Transmach 1,8 a 30 MHz
|
El transmach, esta diseñado para las
bandas de radio-aficionados, se recomienda, aunque no aparece en
el circuito, colocar a la salida un choque de radio frecuencia de 2,5
mH. El choque deberá de ser instalado entre la
salida ( antena ), y masa. Las bobinas convendrían que estuvieran
desfasadas 90º una de la otra y la caja para el montaje es de metal
puesta a tierra. De esta manera podremos evitar que las armónicas
lleguen a la antena. Hay que recordar que un transmach, no elimina la
ROE de la antena, por cierto la ROE continua estando ahí, lo único que
esto hace es adaptar la impedancia de la antena ( que puede estar
comprendida entre 40 y 350 ohms ), y el radio ( ya todos sabemos que

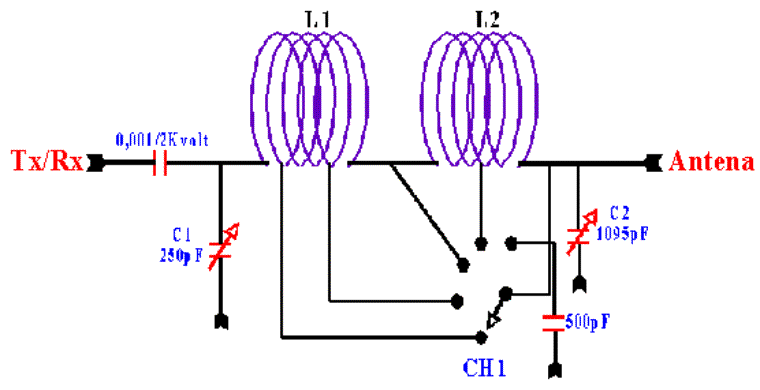

esta es de 50 ohms ). El circuito: L1 = Son 12 espiras de alambre Nº 18 ( 1,5 mm
aprox. ), bobinando 8 espiras cada una pulgada ( 2,54 cms ); se deben de
sacar derivaciones para las distintas bandas. La derivación para 10
Mts, es en la tercera espira, para 15 Mts, es en la sexta espira y toda
la bobina para 20 Mts. L2 = Son 21 espiras de alambre Nº 20 ( 1 mm
aprox. ), bobinando 16 espiras cada una pulgada ( 2,54 cms ); las
derivación es en la novena espira para 40 Mts, y toda la bobina para 80
Mts. C1 y C2 = Son condensadores variables de aire,
del tipo radio, utilizando solo un cuerpo para C1 y tres cuerpos de 365
pF cada uno, para C2. El condensador de entrada, se puede conseguir
en televisores a válvula, es de 0,001 a 2 Kvolt. La llave, convendría que fuera del tipo
porcelana para evitar perdidas, pero si no se consigue puede usar la que
tenga, las perdidas con otro tipo de llave es mínima. La construcción es bien sencilla y fácil
de realizar, además nos dará buenos resultados en aquellas antenas que
instalamos provisorias. Espero que les sea de utilidad este
circuito. |
