Los Reguladores de Tensión
Con los reguladores de tensión tipo 7805,
7812,7815, etc; podremos diseñar una fuete para nuestro transmisor.
Esta fuente deberá de tener 13,8 volt, pero como no hay un regulador para esta
tensión, deberemos de recurrir a tretas secundarias para esta tensión, mas
adelante detallaremos cuales son.
Los Reguladores
En
la figura vemos un típico integrado regulador de tensión, a pesar que es
parecido a un transistor, estos son circuitos integrados. Tenemos los puntos E,
entrada de la fuente de alimentación; T, tierra y S, salida regulada.
El "78", nos indica que es un regulador positivo (existe la serie
"79" que regula negativamente); XX nos indica a que voltaje regulara.
Estos pueden ser; 7805, 7806, 7808, 7810, 7812, 7815, 7818, 7822 y 7824. Note
que no hay ninguno que regule a 13,8 volt.
El voltaje de alimentación de estos, dependerá del regulador, a continuación
les presento una tabla con el voltaje de entrada, mínima y máxima, para que
tengan en cuenta.
Tipo
de |
Tensión en Volt |
|
Mínima |
Máxima |
|
7805 |
7 |
25 |
7806 |
8 |
25 |
7808 |
11 |
25 |
7810 |
13 |
28 |
7812 |
15 |
30 |
7815 |
18 |
30 |
7818 |
21 |
33 |
7822 |
25 |
36 |
7824 |
27 |
38 |
Resumiendo, el 7812 nos dará una tensión de
12 volt y el 7815, una tensión de 15 volt. La fuente de alimentación, tendrá
que tener unos 3 volt mas, como mínimo, de la tensión de salida.
Los rango de temperatura serán entre 0º y 125º, para una corriente de salida
de 1 amper, por lo que es aconsejable colocarle un disipador de calor para
evitar que este se queme.
El indice de error en la tensión de salida es de +/- 0,25 volt, así un 7805
podrá tener entre 4,75 y 5,25 volt de salida.
También tenemos que tener en cuenta a la hora de comprar un regulador, el tipo
de regulador que compramos ya que algunos vienen para 0,1 amper y otros hasta 3
ampers. Esto depende de la serie del regulador, estas son las siguientes:
Tipo de Regulador |
Potencia en Ampers |
Zocalo |
78XX |
1,0 |
TO-204, TO-220 |
78LXX |
0,1 |
TO-205. TO-92 |
78MXX |
0,5 |
TO-220 |
78TXX |
3,0 |
TO-204 |
Circuitos
Este
es un circuito simple de un regulador de tensión.
El condensador C1, es un condensador de 0,33 micro faradios, el condensador C2,
es de 0,01 micro faradios y forma la carga capacitaba mínima para mantener
estable el funcionamiento del regulador. La corriente de polarización del
integrado, es prácticamente constante y anda en el entorno de los 4 a 8
mili-ampers
Recuerde que esta estabilización estará limitada a la corriente que soporta el
integrado.
Si lo que necesitamos es elevar el potencial ( voltaje ) de salida, deberemos de
realizar el siguiente circuito:
Con este circuito mas simple que el anterior
pero no por eso de menor rendimiento, podremos tener una salida regulada. Tenga
presente que la menor salida que tendrá, será la del propio integrado.
Supongamos que tenemos un 7805, con una resistencia variable a masa, la menor
salida será 5 Volt y la máxima será según la salida del transformador.

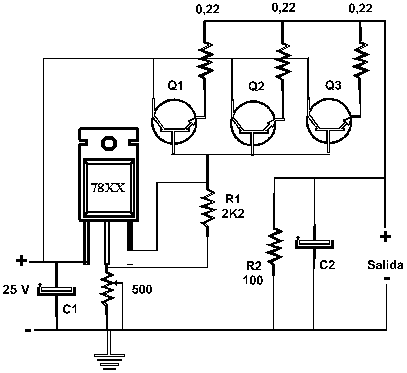

Ahora si lo que queremos tener, son corrientes superiores a 1 amper, para ello
usaremos el siguiente circuito:
|
|
Acá tenemos un circuito un poco mas
complicado, pero que nos ayudara a tener mas amperaje de salida. Las
resistencias están dadas en ohms, salvo especificaciones, como es el caso de R1
que tiene 2200 ohms.
R1 es un limitador de corriente para el integrado, R2 deberá de ser de alambre
de unos 5 watts de disipación o mas.
Para el condensador C1, vea el articulo mas abajo, para C2 no se necesitará una
gran capacidad con unos 1000 micros faradios alcanzara.
Q1 a Q3, son transistors NPN del tipo 2N3055, para mayor amperaje es
recomendable ponerle 2N3771 o 2N3773.
El Transformador
Para poder regular esta tensión a 13,8 volt de salida, necesitaremos una fuente
de alimentación mayor que deberá de estar comprendido entre los 18 y los 38
volts dependiendo del regulador.
Podremos usar o bien un transformador de 18 volt en el secundario, o uno de 18 +
18 volt ( 36 volt con punto medio), la diferencia entre uno y el otro, es que
para la rectificación de 18 volt precisaremos un puente de diodos ( 4 diodos )
y con los 36 volt solo dos diodos, uno en cada punta como positivos y el medio
seria el negativo.
Esto quedaría así:
Transformador Sin Punto Medio

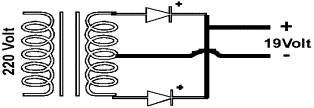

Transformador Con Punto Medio
Si lo vamos a usar para una fuente
estabilizada, para un equipo de radio aficionados, deberá de tener un
condensador a la salida de los diodos rectificadores, con una capacidad de 4.000
microsfaradios por amper de consumo, se necesitaran para 20 ampers de consumo
unos 80.000 micros faradios aproximadamente.
