Si
ocurriera un cambio imprevisto de las condiciones de
adaptación de la antena respecto del transmisor, puede
ocurrir que baje la tensión de "directa" o
aumente la tensión de "reflejada" o ambas
cosas. En cualquier caso, IC1 perderá su condición de
equilibrio, generando una tensión positiva a la salida,
que polarizará la base de Q1, a través de D2 — R6,
llamando al relé RLY1, que desactivará la conexión de
sus contactos, interrumpiendo, por ejemplo, la tensión
del excitador o bien del sintetizador, dejando de
transmitir de inmediato.
R7
mantendrá la polarización de Q1, reteniendo el estado
del relé hasta que el circuito se resetee. Es preferible
hacerlo apagando el transmisor y el dispositivo de
protección, como medida de seguridad.
Como construir el
acoplador direccional
Una
forma sencilla de armar el acoplador direccional consiste
en tomar un trozo de línea coaxil, que bien puede ser la
que va desde la salida del módulo de transmisión hasta
el conector de antena y en una longitud de 10 cm, luego de
quitar la cubierta, pasar dos cables entre la malla de
blindaje y el conductor central del coaxil, en forma

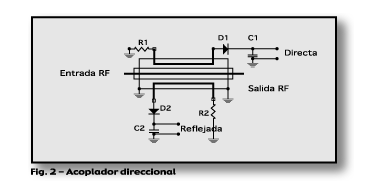

opuesta, como se muestra en la fig. 2.
Una
vez pasados los cables, que deben ser lo más finos
posible, 0,10 a 0,30 mm2, se deben soldar los componentes
con las conexiones cortas, cuidando que no se produzcan
cortocircuitos. De los terminales indicados en el
circuito, se sueldan dos tramos de cable tipo audio
(fino), los que se conectarán a las entradas
correspondientes.
Cuando
esté armado el circuito y se compruebe que no hay
"cortos", conviene inmovilizar los componentes
aplicando material plástico fundido, del que se usa
habitualmente como adhesivo y envainar el conjunto en un
trozo de "termocontraible".
Si no
se quiere modificar la disposición interna del equipo, el
acoplador se puede realizar por fuera, en una línea con
conectores.
Precauciones
Antes
de encender el transmisor compruebe lo siguiente:
- que
la malla de blindaje del coaxil quede bien apretada y
cerrada, no presentando más perforaciones que las de
entrada y salida de los cables de las tomas de directa
y reflejada.
- Conectar
el equipo a una carga artificial de 50 ohms y medir
con un Óhmetro sobre los terminales de salida de
antena del módulo, es decir donde se soldó el
coaxil del acoplador a la plaqueta de salida. La
medición debe dar 50 ohms. Si da cero, compruebe que
no exista una bobina en la placa o en el conector de
salida, que derive a masa desde el terminal de antena.
Ajuste final
Luego
de comprobar que todo esté en orden, proceda de la
siguiente forma:
- Coloque
el cursor de los presets RV1 y RV2 en su punto medio.
- Si
el transmisor posee control de potencia, ajústelo al
mínimo.
- Encienda
el equipo y el circuito de protección. Es conveniente
que el circuito protector se conecte a la llave de
encendido del transmisor.
- Con
un mínimo de potencia (5 — 10 Watts), compruebe que
exista tensión en las entradas de directa y
reflejada, siendo la magnitud de la tensión de
directa, por lo menos 5 veces superior a la de
reflejada.
- Avance
el cursor de RV2 (reflejada), hacia su extremo
"vivo" hasta que actúe el relé de protección
y encienda la luz de alarma.
- Retroceda
levemente el preset y resetee el sistema apagando y
volviendo a encender.
- El
sistema ya está en condiciones de funcionar. Eleve la
potencia hasta el máximo. Si actúa la protección,
retroceda el ajuste de RV2.
- Una
vez que el equipo esté en funcionamiento,
cortocircuite la entrada de directa. Debe actuar la
protección. Si es efectivamente así, ya puede
conectar el transmisor a la antena. Si la antena
presenta un mínimo de R.O.E., es preferible
ajustarla. En caso de no poder ajustarla y siendo baja
la reflejada, se puede desensibilizar RV2, hasta
encontrar un punto de ajuste óptimo. No abuse de este
procedimiento, dado que el circuito puede quedar
insensible a la R.O.E..
Listado de
Componentes
Protector:
T1:
Transformador de 220 vca a 9 + 9 vca, 300 mA
RLY1:
Relé doble inversor, bobina de 12 vcc.
D1/D2/D3:
diodo 1N4001.
C1/C2:
Capacitor electrolítico 1000 uF x 16 vcc.
D2
(base de Q1)/D4/D5: diodo de silicio tipo 1N914 ó 1N4148.
C3/C4/C5:
.1 uF x 50 vcc cerámico disco.
Q1:
2N2222, BC337
CI1:
uA741
R1/R2:
Valor de acuerdo a potencia: para 50 W: 1,5K, 150 W: 3,3K,
300 W: 4,7K, 1KW: 10 K.
R3/R4:
4,7K
R5:
3,3 M
R6/R7:
8,2K
R8: 1K
Acoplador
Direccional
R1/R2:
68 ohms 1/4W
C1/C2:
.1 x 50V cerámico disco
D1/D2:
1N4148, diodo de silicio de para baja señal.
Coaxil:
hasta 50 Watts: RG58. Hasta 300 Watts: RG213 NO FOAM. Más
de 300
Watts, hasta 1KW: RG164, dieléctrico de teflon, doble
malla.
|
