PROBADOR DE CRISTALES Y TRANSISTOR BIPOLARES

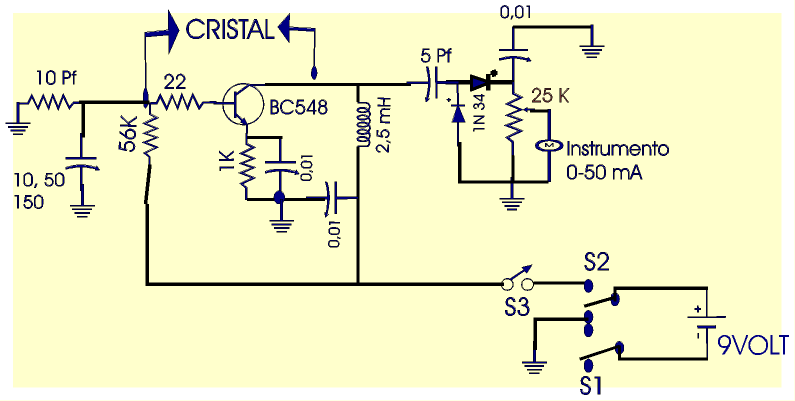

Este probador, utiliza un oscilados pierce.
El probador funciona bien en rango de frecuencias superiores a los 455 Khz ( 0,45 Mhz ). S1, S2; es una sola llave bipolar inversora que se cambiara dependiendo si el transistor es NPN o PNP.
Las pruebas de los transistor, se realizaron con cristales de 10 Mhz, variando la capacidad del condensador ( 10, 50, 150 ), dependiendo de la frecuencia del cristal, cuanto mas baja sea la frecuencia de oscilación, mayor sera la capacidad del condensador.
En lugar del transistor ( BC548 ), podemos poner cualquier otro transistor a efectos de probar si funciona.
Para saber la frecuencia de resonancia de los cristales, basta con ponerlo serca de un equipo de aficionados en banda corrida y ver la frecuencia de oscilación en el digital, tambien podemos usar un frecuencimetro digital.
Este circuito fue probado por mi estación, dandome muy bueno resultados.
