Noise
Bridge Para HF
( Puente de Ruido )
ATENCIÓN:
ESTE
INSTRUMENTO DEBE DE SER USADO SOLO EN RECEPCIÓN
El puente de
ruido es un buen instrumento que les servirá para poder calibrar la antena a máxima
irradiación. Va conectado entre el transceptor y la antena.
La frecuencia de trabajo es entre 1.8 y 30 Mhz.
Se deberá de colocar un receptor (en Recep.), preferentemente de banda corrida
y ajustando la resistencia variable de 250 ohms y el condensador variable de
250pF, se podrá saber la impedáncia que hay en la antena (Z-Descono.)
Prenda el receptor, tendrá un ruido que es generado por el diodo zener, mueva
el condensador variable y la resistencia variable, hasta tener un sonido blanco
( batido cero ), ahí podrá tener la resistencia inductiva y capacitancia de la
antena.
También podrá poner el condensador variable a 0pF y la resistencia variable a
52 ohms, y mover el dial del receptor, de esta manera podrá ver en que
frecuencia exacta esta resonando la antena.
En el primer caso puede ver resistencia y capacitancia, en el segundo caso puede
ver la resonancia de la antena.

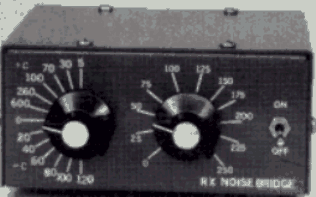

Construcción
Esta construido en un gabinete de aluminio de 5 x 2 3/8 x 3 3/4 pies.
La mayor parte de los componentes se montan en una placa de circuito impreso,
esto permite que las lecturas sean mas rápidas.
Tenga en cuenta que el potenciometro de 250 ohms, deberá de ir aislado de
tierra para evitar errores de lectura, ademas y si es posible, utilice un
potenciometro de buena calidad.
Con el condensador variable de 250pF no tendrá problemas en montarlo ya que el
rotor de este va a tierra.
El Circuito:
El circuito
integrado, es un LM703 o equivalente.
T1 = es un devanado trifilar de 8 espiras sobre un núcleo toroidal, tipo
FT-37-43 ( diámetro externo = 0.375 pulgadas;diámetro interno = 0.187
pulgadas; alto = 0.188 pulgada ), con alambre Nº 26 ( 0.455 mm ).
Salvo especificaciones, todas las resistencias están dadas en ohms y los
condensadores en micro-Faradios.
La alimentación, es una batería de 9 volt, conviene ponerle una llave de corte
para cuando no la estemos usando.
Calibración
Para calibrar el circuito, necesitara tres enchufe coaxil, uno con cero ohm de
impedáncia, cortocircuito entre masa y el vivo; otro con una resistencia de 50
ohms entre masa y el vivo; y el ultimo con una resistencia de 180 ohms.
También puede colocar una resistencia variable para calibrar la escala del
aparato.
Tenga cuidado en seleccionar resistencias no inductivas para la calibración, y
recuerde que según la resistencia que tenga, es la resonancia que tendrá. De
todos modos, las resistencias de carbón de 1/4 watt, funcionaran bien para la
calibración. Puede poner si lo desea una resistencia variable miniatura en el
enchufe coaxil, a simple efectos de calibrar la escala.
Para calibrar la escala del condensador, corte un pedazo de cable coaxil RG-8M (
52.5 ohms ), de exactamente un cuarto de onda de la frecuencia de 10 MHZ y
enchufelo a la salida del instrumento, podrá calibrar la escala por medio de la
frecuencia de trabajo.
Según Radio Shack, la tabla de frecuencia, para calibrar las escalas, con
respecto a la capacitancia es la siguiente.
Capacitancia |
|||
C ( pF ) |
F ( Mhz ) |
C ( pF ) |
F ( Mhz ) |
10 |
9.798 |
-10 |
10.219 |
20 |
9.612 |
-20 |
10.459 |
30 |
9.440 |
-30 |
10.721 |
40 |
9.280 |
-40 |
11.010 |
50 |
9.130 |
-50 |
11.328 |
60 |
8.990 |
-60 |
11.679 |
70 |
8.859 |
-70 |
12.064 |
80 |
8.735 |
-80 |
12.484 |
90 |
8.618 |
-90 |
12.935 |
100 |
8.508 |
-100 |
13.407 |
110 |
8.403 |
-110 |
13.887 |
120 |
8.304 |
-120 |
14.357 |
130 |
8.209 |
-130 |
14.801 |
140 |
8.119 |
-140 |
15.211 |
Para ajustar
la escala de la reactancia y con el cable coaxil cortado a la frecuencia, siga
los siguientes pasos:
1) Pongase en la frecuencia de 10 Mhz, deje la resistencia variable a 0 ohms y
no conecte aun el cable coaxil a la salida.
2) Ajuste el condensador variable hasta llegar al punto nulo del ruido, no
ajuste la resistencia hasta que encuentre el punto nulo.
3)Conecte el pedazo de cable coaxil ( de 52.5 ohms - RG-8M ) a la salida del
instrumento, en la frecuencia de recepción, mueva la potenciometro (
resistencia variable ) hasta encontrar el punto nulo de la frecuencia.
Si el punto nulo no lo puede encontrar y ve que esta por debajo de 10 Mhz, es
que el cable coaxil que usted corto es demasiado corto.
Normalmente, la reactancia a 10 Mhz se puede calcular de la siguiente manera (
tendrá un error de un 5% aproximadamente ):
((R0*(F/10))*(Tan((F/40)*2*PI))
Donde R0, es
la características resistívas del cable coaxil; F, es la frecuencia en Mhz. El
resultado es Xi,que es la reactancia del cable a 10 Mhz.
De esto podremos obtener la siguiente tabla.
Reactancia |
|||||||
Xi |
F ( Mhz ) |
Xi |
F ( Mhz ) |
Xi |
F ( Mhz ) |
Xi |
F ( Mhz ) |
10 |
3.318 |
140 |
8.119 |
-10 |
19.376 |
-140 |
12.861 |
20 |
4.484 |
150 |
8.217 |
-20 |
18.722 |
-150 |
12.654 |
30 |
5.262 |
160 |
8.306 |
-30 |
18.048 |
-160 |
12.473 |
40 |
5.838 |
170 |
8.387 |
-40 |
17.368 |
-170 |
12.313 |
50 |
6.286 |
180 |
8.460 |
-50 |
16.701 |
-180 |
12.172 |
60 |
6.647 |
190 |
8.527 |
-60 |
16.063 |
-190 |
12.045 |
70 |
6.943 |
200 |
8.588 |
-70 |
15.472 |
-200 |
11.932 |
80 |
7.191 |
210 |
8.645 |
-80 |
14.938 |
-210 |
11.831 |
90 |
7.404 |
220 |
8.697 |
-90 |
14.459 |
-220 |
11.739 |
100 |
7.586 |
230 |
8.746 |
-100 |
14.045 |
-230 |
11.655 |
110 |
7.747 |
240 |
8.791 |
-110 |
13.683 |
-240 |
11.579 |
120 |
7.884 |
250 |
8.832 |
-120 |
13.370 |
-250 |
11.510 |
130 |
8.009 |
260 |
8.872 |
-130 |
13.097 |
-260 |
11.446 |
Encuentre
el Punto Nulo
Ponga el condensador variable al medio ( 0pF ), mueva lentamente la resistencia
variable hasta obtener el menor ruido en el receptor ( vea el vumetro del
receptor, y ajuste a menor escala ).
Si no encuentra el punto nulo, mueva un poco el condensador variable y ajuste
nuevamente la resistencia variable. Repita esta operación hasta encontrar el
punto nulo, por ultimo usted podrá ver la reactancia y capacitancia que tiene
la antena en esa frecuencia.
Datos
obtenidos del Manual de Radio HandBook en ingles ( edición 1996 )
