Gama
Match 10,15 y 20 Mts

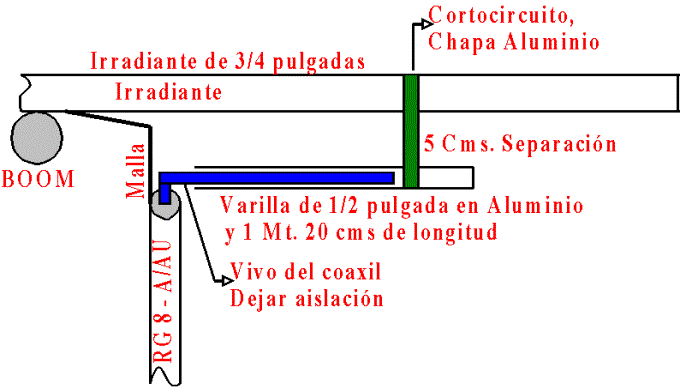

Este es un simple adaptador Gama, para
antenas direccionales. Se adhiere al irradiante, una segunda
barilla paralela ( elemento parasito ) ,cuya longitud dependerá de la
banda en que estemos trabajando. Este es un caño de aluminio de ½
pulgada, el vivo ( cable del medio del coaxil con forro ) del coaxial se
pone por dentro de esta para usarlo como condensador variable, debe
tenerse en cuenta que la punta del coaxial deberá estar aislada para
que no toque ninguna parte metálica, si no el efecto de capacidad se
perderá y la antena entrara en cortocircuito. El cortocircuito que se encuentra entre el
irradiante y el elemento parásito, deberá de ser variado para mínima
ROE, así como el coaxial deberá irse sacado poco a poco de adentro del
caño. Con ambos se logra una relación de 1:1. La longitud del elemento parásito es: 430 MHz - 10 cms. de largo 144 MHz - 20 cms. de largo 28 MHz - 72 cms. de largo 21 MHz - 96cms. de largo 14 MHz - 1 Mt. 20 cms. de largo La malla del cable coaxial, va directamente
agarrada al irradiante por medio de un tornillo de bronce y con un
terminal de bronce. La separación entre el elemento parásito e
Irradiante es de 5 cms. Adosarle un sistema Gama a su antena es fácil,
lo que se puede complicar un poco es el ajuste de la misma, las perdidas
por adaptación gama, son pocas pero si lo prefiere puede alimentar
directamente el coaxial al elemento irradiante. Para ello tenga en
cuenta que ambos lados del elemento irradiante deberá estar aislado del
resto de la antena, se puede usar un pedazo redondo de nilón
industrial, y para conectar el coaxial a esta, deberá de colocarse un
pedazo de ¼ onda física de 75 ohms, entre la antena y el coaxial de
alimentación de 52 ohms. El cuarto de onda física lo calculamos de
la siguiente manera: ( 75.06 / F ) x V Siendo F la frecuencia en MHz, y V la
velocidad del coaxial, para el caso del RG8/A-AU, esta velocidad es de
0,8.
|
