Antena
Cuadra Cubica de Tres Elementos
INTRODUCCIÓN
La antena
esta construida para una máxima ganancia delantera, teniendo aproximadamente
unos 16 dB de ganancia con una atenuación de espalda de unos 40 dB.
Para mayor ajuste de esta, se puede colocar un medidor de intensidad de campo a
4 longitudes de onda o mas, de la antena ( 8 metros o mas ), y variar la
separación de los elementos.
Pruebas realizadas en mi estación, y una distancia de 45 Kms, nos a dado muy
buenos resultados, en comparación con una Yaggi de 6 elementos.
SU CONSTRUCCIÓN
La antena esta construida con alambres de aluminio, dos alambres trenzados de 2
mm cada uno por cuadro.

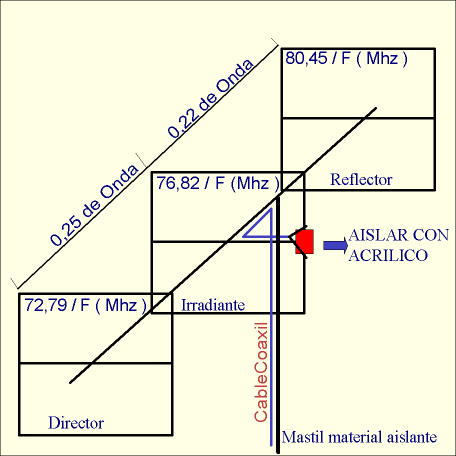

Las medidas de los cuadros, están dadas por lado, es decir en el caso del
irradiante la longitud total del alambre doble será: 291,16 / F. Supongamos que
queremos calcularla para una frecuencia de 146.5 Mhz, el resultado será:
Irradiante
= 307,28/146,5 = 2 Mts 10 cms, por lado sera 52 cms 4 mm
Director = 291,16 / 146,5 = 1 Mt 99 cms. por lado sera 49 cms 69 mm
Reflector = 321,8 / 146,5 = 2 Mts 20 cms, por lado sera 54 cms 91 mm
La separación
entre elementos será 0,25 de onda, es decir, como el calculo es para una antena
de la banda de 2 metros, será 0,25 x 2 = 50 cms de separación; y 0,22 de onda,
es decir, 0,22x 2 = 44 cms.
El boom y los caños que agarran los elementos, fueron construidos construidos
con PVC, pudiendose usar otro tipo de material aislante.
El mástil, deberá de ser de material aislante, teniendo como mínimo 1/2
longitud de onda, 1 metro, si lo prefiere hacer de material no aislante, la
antena deberá de ir agarrada de atrás del reflector, es decir, no se podrá
agarrar del medio de la antena como en este caso.
Entre el punto de alimentación de la antena y el cable coaxil de bajada, se
deberá de colocar un pedazo de cable coaxil de 75 ohms, preferentemente RG-59,
esto es debido a que la antena posee 22 ohms de impedancia, con este cable se
logra llevarla a 52 ohms, el cable coaxil de 75 ohms deberá tener un largo
total de 75,03 / F (Mhz), en nuestro caso será 75,03 / 146,5 = 51 cms 22 mm de
largo, si lo precisa mas largo, podrá multiplicarlo por un múltiplo impar,
pudiendo ser su largo =
51,22 cms; 1 Mt 54 cms; 2 Mts 56 cms; etc.
El acrílico
de separación en el punto de alimentación, en el irradiante, es de 5 cms; NO
LO CUBRA CON RESINA POLIÉSTER, POXIPOL U OTRO MATERIAL.
Esto es debido a que la antena tendrá perdidas.
