Los Cables
Calculo de Impedancias
Muchas veces nos vemos obligados a utilizar los cables de alimentación como
transformadores de impedancia para la antena, pero en siertas ocasiones la
impedancia que requiere la antena no esta disponible en el mercado.
Para estos casos podremos recurrir al metodo de alimentación por linea abierta,
escalerita; esta debera de tener un cuarto de onda, de la longittud total del
cable a usar.

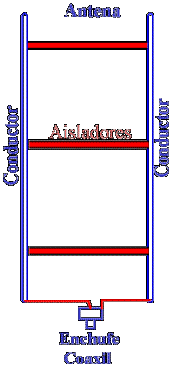

Acá tienen una alimentación en escalera:
Podemos calcular la impedancia de la escalera segun la siguiente formula:
Zo = 276 ( log10 ( 2S / D ))
Donde:
Zo = La impedancia de la escalera
S = Distancia de centro a centro de los conductores
Practicamente, estas lineas abiertas presentan
una impedancia que varian entre 200 y 800 ohms, dependiendo de la distancia de
los conductores. Mientras tanto los cables coaxiles, en general, presentan una
impedancia que varia entre 25 y 100 ohms.
Recuerde que toda linea de transmision tiene perdidas, estas perdidas estan
dadas por la resistencia que tiene el material del conductor al paso de la
corriente; por lo tanto es aconsejable utilizar la menor longitud posible de
conductor entre el radio y la antena.
Cables
Coaxiles
Ante nada, deberemos tener en cuenta que los cables coaxiles deberan tener una
longitud determinada, que dependera de la banda en que estemos trabajando.
Acá tienen una tabla de los distintos cables de comunicación que hay en el
mercado, y sus caracteristicas mas importantes.
Cable |
Impedancia |
Factor de Velocidad |
Atenuación en dB cada 30 mts. |
RG5/U |
52.5 |
0.659 |
2.9 |
RG5B/U |
50 |
0.659 |
2.4 |
RG6A/U |
75 |
0.659 |
2.9 |
RG8A/U |
50 |
0.659 |
2 |
RG9/U |
51 |
0.659 |
2 |
RG9B/U |
50 |
0.659 |
2.1 |
RG10A/U |
50 |
0.659 |
2 |
RG11A/U |
75 |
0.66 |
2.3 |
RG12A/U |
75 |
0.659 |
2.3 |
RG13A/U |
75 |
0.659 |
2.3 |
RG14A/U |
50 |
0.659 |
1.4 |
RG16/U |
52 |
0.67 |
1.2 |
RG17A/U |
50 |
0.659 |
0.8 |
RG18A/U |
50 |
0.659 |
0.8 |
RG19A/U |
50 |
0.659 |
0.68 |
RG20A/U |
50 |
0.659 |
0.68 |
RG21A/U |
50 |
0.659 |
13.0 |
RG29/U |
53.5 |
0.659 |
4.4 |
RG34A/U |
75 |
0.659 |
1.3 |
RG34B/U |
75 |
0.66 |
1.4 |
RG35A/U |
75 |
0.659 |
0.85 |
RG54A/U |
58 |
0.659 |
3.1 |
RG55/U |
53.5 |
0.659 |
4.8 |
RG55A/U |
50 |
0.659 |
4.8 |
RG58/U |
53.5 |
0.659 |
4.65 |
RG58C/U |
50 |
0.659 |
4.9 |
RG59A/U |
75 |
0.659 |
3.4 |
RG59B/U |
75 |
0.66 |
3.4 |
RG62A/U |
93 |
0.84 |
2.7 |
RG74A/U |
50 |
0.659 |
1.5 |
RG83/U |
35 |
0.66 |
2.8 |
RG213/U |
50 |
0.66 |
1.9 |
RG218/U |
50 |
0.66 |
1.0 |
RG220/U |
50 |
0.66 |
0.7 |
300 ohms Paralelo |
300 |
0.82 |
------------ |
300 ohms Tubular |
300 |
0.80 |
------------ |
