Balún Toroidal 4:1 |
|
|
|
Los toroides son transformadores de banda
ancha. Se deberían hacer sobre núcleos toroidales, pero en la practica
con barras de ferrite, dan buen resultado, aunque no es lo adecuado. El problema subsiste en encontrar los núcleos
toroidales, que son escasos en el mercado Uruguayo, pero se pueden
encargar vía Internet a Estados Unidos. Este balún permitirá adaptar la línea de
50 ohms desbalanceados a 200 ohms balaceados (la antena es una linea
balanciada y el cable coaxil es una linea desbalanceada), así como las
líneas de 75 a 300 ohms. Estos balunes pueden soportar hasta 1 Kwatt de

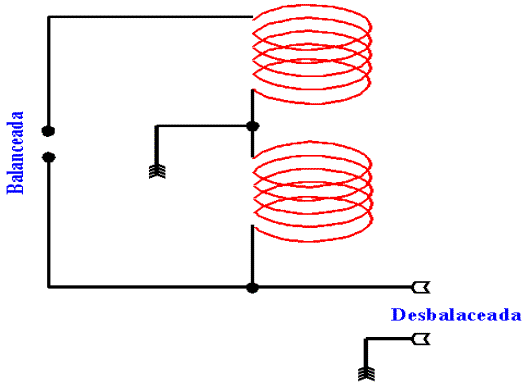

potencia a la salida. Los componentes: Consta de 10 espiras de alambre bifilar,
bobinar las dos espiras juntas, sobre el ferrite. Las uniones deben de ser soldadas, y la
bobina aislada con mica o acrílico, de la caja. Este balún es apto para trabajar en
frecuencias de 1.8 MHz a 60 MHz. Aunque mucha gente no los utiliza, beberían
de utilizarce para mejor rendimiento de las antenas de radio. |
