BALUN
1:1 PARA YAGGIS |
El Balun no es ni más ni menos que un
Choque de RF, y va instalada directamente al elemento excitado
(irradiante), no requiriendo adaptador Gama, debido a que el irradiante
va aislado del resto de la antena y ambas excitaciones aislados entre sí. Fue diseñado por la Cushcraft para las
bandas de 10 a 20 Mts, la podemos encontrar en la antena A4S, de esta

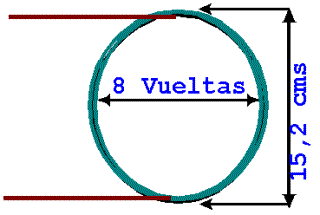

compania. Según el fabricante, la bobina se fabrica
con cable coaxil RG8/AU-U, y consta de 8 vueltas sobre núcleo de aire
de 15,2 cms de diámetro exterior. La bobina puede ser agarrada al boom de la
antena o al mástil de la misma. Para que haga buen contacto los terminales,
se han puesto en el extremo que agarra al elemento excitado, dos
terminales de bronce soldados y agarrados a la antena mediante tornillos
de bronce. También se los coloco grasa grafitada,
para evitar la corrosión. El fácil de realizar, espero que no tengan
problemas. Cualquier duda envíenme un mail, que con
mucho gusto les aclaro las dudas, ya que la arme para mi antena
multibanda no teniendo problemas en la instalación. |
|
