ANTENA
DE ARO CASERA para VHF Animado por la lectura del artículo de Joan Borniquel -EA3EIS- sobre las antenas de aro, aparecido en el boletín QU-R-PE nº20 del EA-QRP CLUB, comencé a experimentar con este tipo de antenas. Concretamente para la banda de VHF, ya que por el espacio, equipo y licencia de que dispongo no puedo aventurarme en mayores empresas. Aparte de la experimentación en si, lo que buscaba era disponer de una antena directiva para esta banda, que pudiese conectar directamente sobre el portátil o la base de antena del automóvil, para practicar radiogoniometría y cosas así. Una vez terminada resultó también muy agradable comprobar que orientando el aro adecuadamente, conseguía hacer desaparecer casi por completo las interferencias que el computador producía en el receptor de VHF. < Tomando como punto de partida las medidas indicadas en el
articulo de EA3EIS realicé varias versiones de aro, hasta llegar a un
modelo sin mucha complicacion constructiva. El modelo final, que es el
que se presenta, está constituido por un unico aro y la frecuencia de
operación se selecciona actuando sobre un condensador ajustable o
trimmer. Esto responde a la idea que sigue. |
|

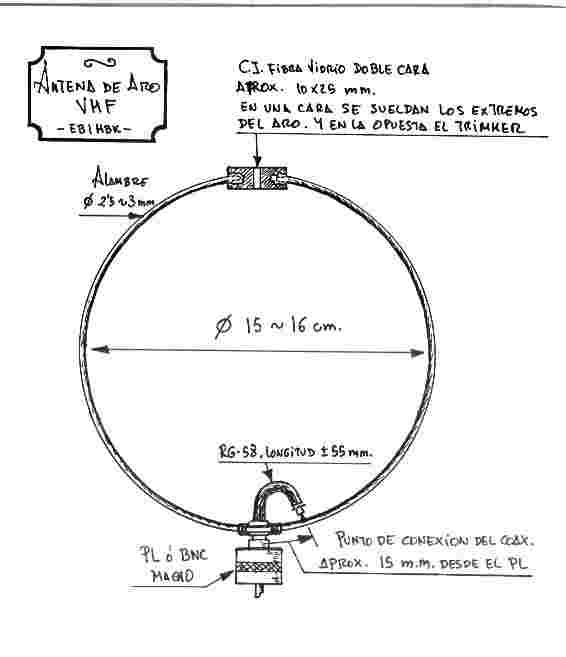

CONSTRUCCIÓN Para fabricar esta
antena debemos disponer de un conector PL macho para cable RG-58, un
trocito de placa de C.I. de fibra de vidrio de doble cara (medidas
aproximadas: 10 mm. x 25 mm.), alambre de cobre de 2,5 ó 3 mm. de diámetro
(52 cm), alambre de cobre de 1,5 mm de diámetro (10 cm), cable coaxial
RG-58 (10 cm) y un condensador ajustable que tengamos disponible (su
valor no es crítico). Como herramientas bastan un buen soldador, lima y

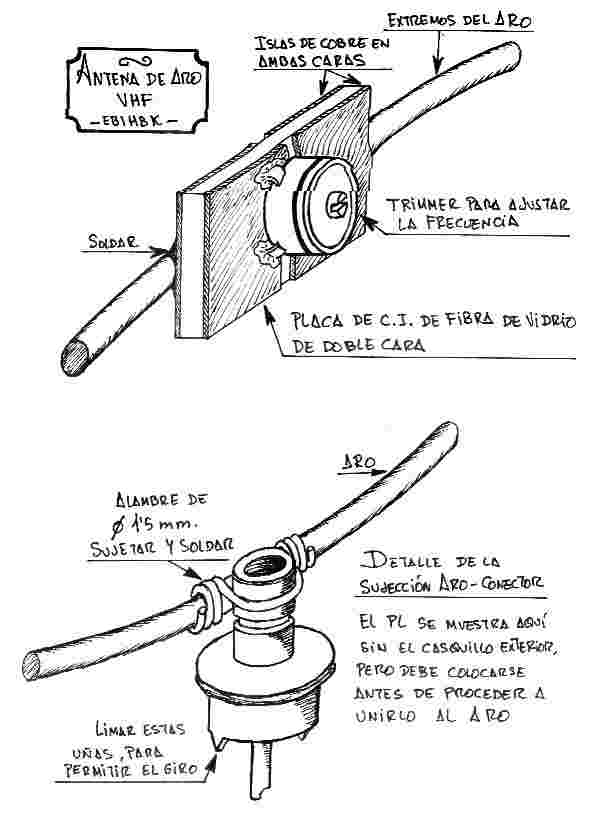

alicates. Con una lima
agrandaremos un poco una de las ranuras del extremo del PL para dar
mejor asiento al alambre grueso. Este alambre lo estiramos y lo
colocamos por su punto medio en la muesca del PL. Con el hilo de 1,5
mm.unimos ambos elementos con firmeza, tal como se muestra en los
dibujos. Finalmente soldamos con estaño todo el conjunto. Con los
brazos libres del alambre grueso hacemos un aro lo mas regular posible,

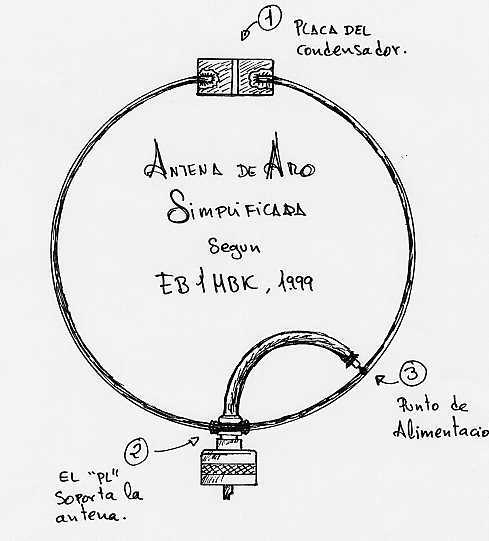

dejando entre sus extremos una separación de unos 18 mm. Como puede
apreciarse en los dibujos, por simplicidad el soporte del aro es a la
vez el conector de la antena. En este caso se utilizó un conector tipo
PL, pero puede realizarse también sobre un conector tipo BNC. Para
cerrar el aro por su parte superior usaremos el trozo de placa de C.I.
de fibra de vidrio de doble cara. En cada cara se divide el cobre en dos
islas iguales (puede emplearse para ello una sierra o lima). Sobre una
de las caras se sueldan los extremos del aro y sobre la otra se suelda
un condensador ajustable o trimmer. El trimmer pueder tener el
dielectrico de plástico siempre que no vayamos a transmitir con
potencias mayores de 0,5 Wats., de otro modo deberá ser necesariamente
cerámico. No hay contacto eléctrico entre ambas caras de la placa de
C.I., con esta disposición obtenemos dos condensadores de baja
capacidad en serie con el trimmer para obtener una capacidad total lo
suficientemente baja, del orden de tan solo 1 ó 2 pF, como para subir
la resonancia hasta VHF y posibilitar un ajuste fino de la frecuencia.
Estos condensadores estan constituidos por las islas de cobre de ambas
caras y la fibra de vidrio reliza la función de dieléctrico. Una vez concluido
esto podemos ya soldar el cable coaxial al PL, esto se deja para el
final ya que el calor necesario para soldar el aro al PL fundiría el
coaxial de no hacerlo así. Se deja una longitud de cable no mayor de
55mm.(para VHF) del cual se retiran en la punta10 mm. de malla y funda,
dejando pelado el vivo unos 5 mm. que irá soldado al aro una vez
ajustada la antena. |
|
AJUSTE Para ajustar la
antena precisamos un transmisor a mínima potencia de salida y un
medidor de ROE. Lo ideal sería conectar la antena directamente en el PL
de salida del medidor, mediante un adaptador en "L" y mantener
el espacio próximo a la antena despejado de objetos metálicos.
Seleccionamos la frecuencia de trabajo el el transmisor y comenzamos el

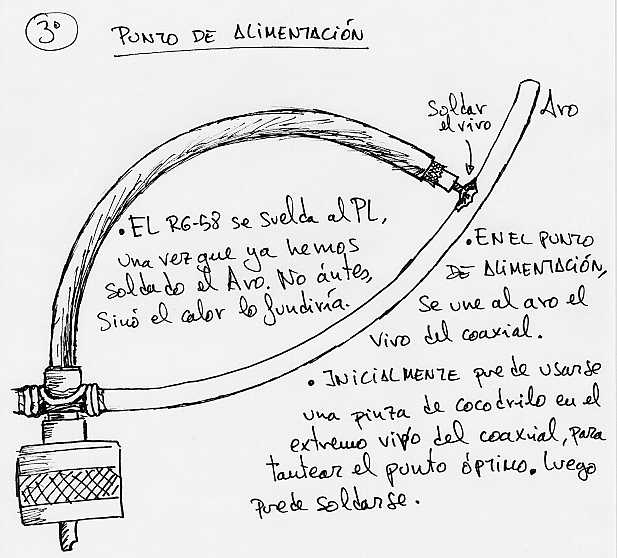

ajuste. El punto de
alimentación del aro se determina experimentalmente. Tomando como
inicio las medidas que se indican en los dibujos, en este caso
aproximadamente 15 mm. desde el conector, sujetaremos provisionalmente
el vivo del coaxial al aro mediante una pinza de la ropa o clip de plástico.
Ahora debemos llevar el aro a resonancia. Esto se hace con el transmisor
a mínima potencia, girando el trimmer hasta observar el menor valor de
ROE. Para ello debemos emplear necesariamente un ajustador de plastico.
Si obtenemos ya una ROE cercana a1:1 hemos terminado. Si la ROE se
mantiene muy alta en todo el recorrido del trimmer, probamos a puentear
uno de los dos condensadores que forma la placa de C.I., simplemente
soldando un cablecillo entre una isla de cobre y su opuesta en el otro
lado de la placa. Hecho esto volvemos a buscar la resonancia ajustando
el trimmer. Si aun no obtenemos un resultado correcto puenteamos el
segundo condensador de la placa, quedando de este modo el trimmer
conectado directamente a los extremos del aro. Repetimos el ajuste del
trimmer hasta hacer resonar el aro. La necesidad de tener uno, dos o
ningún condensador en serie con el trimmer dependerá del valor en pF
del mismo trimmer y de las dimensiones del aro. En VHF una pequeña
variacion en el diámetro del aro, o del calibre del alambre puede
modificar el punto de resonancia llevándolo mas allá de la posibilidad
de ajuste del trimmer, de ahí que según hallamos realizado la antena
será preciso puentear uno, dos o nigun condensador, tal como se ha
explicado. Una vez obtenida
claramente la resonacia (menor valor de ROE) procedemos localizar el
punto optimo de alimentación del aro, para ello desplazamos el punto de
contacto entre el vivo del coaxial y el aro un poco en ambos sentidos.
En una de las posiciones la ROE obtenida será menor. Reajustamos el
trimmer si es preciso y volvemos a desplazar un poquito el punto de unión
entre el aro y el vivo. Es cuestión de milímetros. De este modo en dos
o tres tanteos se localiza con seguridad el punto de mejor acoplamiento,
y será ahí donde soldaremos finalmente el vivo del coaxial. El aro
tendrá mas o menos ancho de banda según las dimensiones finales del
mismo, pero podremos centrarlo en la parte de la banda que mas nos
interese reajustando el trimmer. Si solo se utiliza en recepción puede
perfectamente ajustarse para el centro de la banda y dejarse asi. UTILIZACION Si se utiliza un
conector BNC como soporte del aro podemos conectarlo directamente sobre
un portátil y girarlo actuando sobre mismo conector. Si se usa un PL,
antes de soldarlo al aro, debemos retirar un poco el casquillo móvil,
para limar las uñas que impiden el giro del conector cuando se enrosca
en un conector hembra. La antena es bidirectiva y puede usarse para
radiogoniometría, bien como diversión o paralocalizar señales
interferentes. O incluso para minimizar el efecto perturbador de fuentes
de ruido. He construido
tambien un duplicado de esta antena para HF, solo para recepción, que
lleva un condensador variable de 500 pF, reciclado de un receptor
musiquero, y otro de disco de 33 pF en paralelo para ajustar el margen
de sintonía. El diámetro del aro es de tan solo 31 cms. y en el
extremo del coaxial (16 cms. de longitud) tiene una pinza de cocodrilo
para cambiar facilmante el punto de alimentacion. Variando el valor del
condensador y el punto de alimentacion se consigue la resonacia y un
acoplaminento idóneo entre 7 y 26 Mhz. Esta antena la hice para el
compañero Jose -EA1CEI- con el fin de utilizarla para determinar el
origen de las interferencias de HF que ocasionalmente sufre en su estación. Gracias a Angel
-EA1CI-, y a Jose -EA1CEI- por la colaboración prestada para
desarrollar la idea y llevarla a la práctica. |
GENTILEZA por Javier Moldes - EB1HBK
