DragoLoop La Dragoloop fue bautizada asi por LW2DX, Fernando, apenas vio las primeras fotos de esta antena. Esta antena es una loop magnética desarmable, la idea fue justamente armar una loop que se pudiese transportar en un pequeño bolso, incluyendo el soporte y el pie.

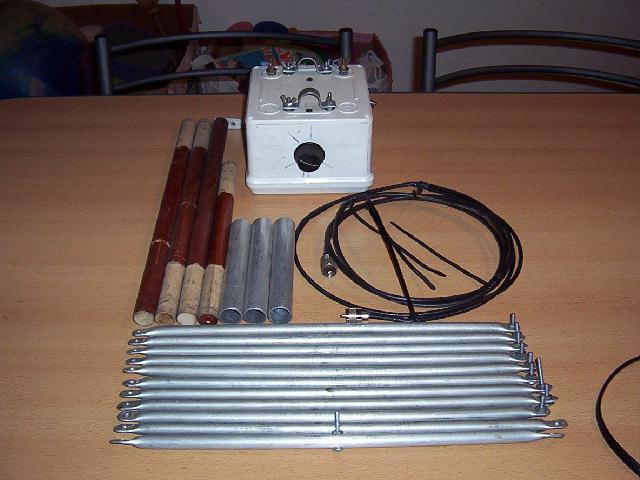

La Dragoloop desarmada El aro mayor de esta loop se arma uniendo los caños de aluminio de 0,40 m c/u. De acuerdo a las bandas en las que se quiere operar se puede armar de dos maneras:

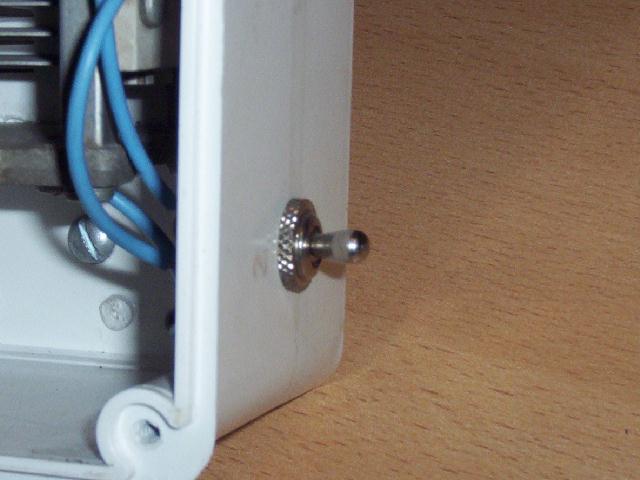

Perilla para seleccionar uno o dos tandem del capacitor

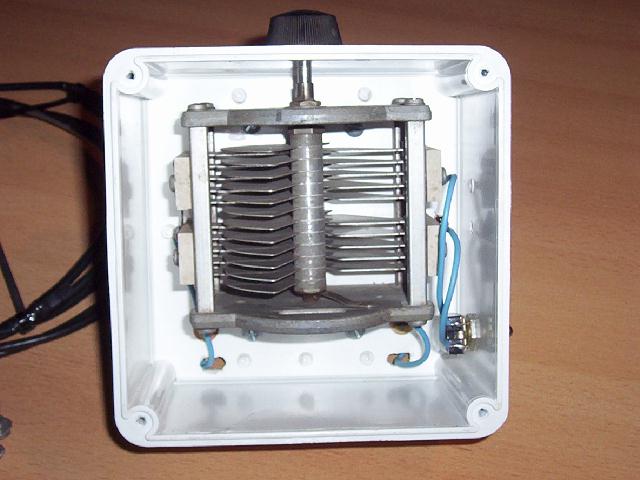

Armada con 7 caños - Vista del capacitor variable Al igual que en el armado de otras loop magnéticas, el aro de acople debe ir ubicado en el extremo opuesto de la ubicación del capacitor, y también tener en cuenta que para lograr 1:1 de SWR a veces hay que variar la forma del aro de acople, no siempre queda circular, y también quizás alejarlo unos centímetros del aro mayor. El capacitor variable es un Hammarlund de dos tandem de 100 Pf cada uno. Para 40, 30 y 20 metros se utilizan los 200 Pf , cuando se arma con 7 caños, de 20 a 10 metros, se utiliza un solo tandem |
|
|
