La importancia de la altura en las antenas

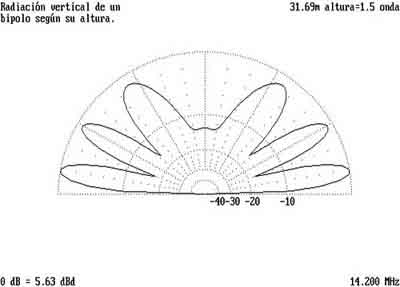

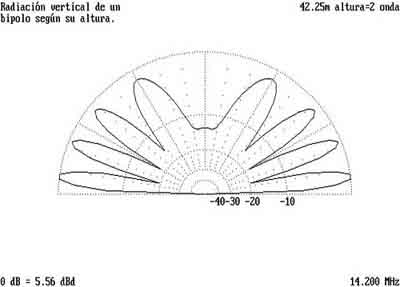

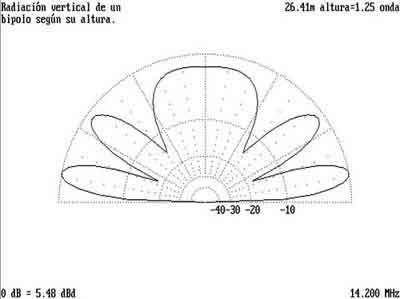

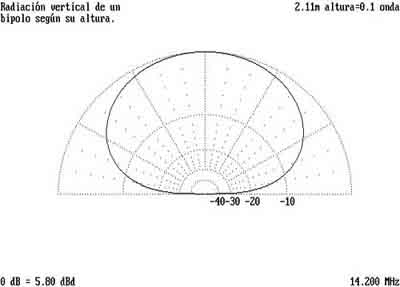

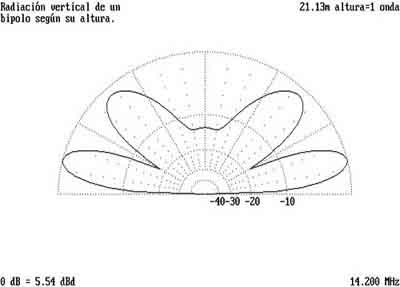

A partir de aquí aparecen unos diagramas de radiación vertical de antenas tipo dipolo o yagi de polarización horizontal. Como podrán observar cuando la antena está muy baja el ángulo en que la radiación es máxima es muy alto por lo que funcionará más o menos bien a cortas distancias pero difícilmente podrán hacer un contacto con una estación muy lejana. La primera altura (0,1 de onda) parecerá que esa altura no se usa tan baja, pero pensar que un dipolo para 160 metros colocado a 16 metros de altura tendría ese diagrama sobre una tierra de tipo medio y como seguro que lo tienen en v invertida será aun peor. El de 0,25 que ya no parece tan malo para una de 80 metros serían unos 20 metros de altura, y a ver cuántos la tenéis tan alta. Para bandas bajas una solución para dx es fabricarse una vertical, por supuesto todo lo que se pueda en vertical y el resto a base de acoplamientos, sombreros capacitivos o partes de la antena en horizontal, que es una forma no de aumentar la ganancia, pero si de bajar el ángulo de radiación. El problema está en que si hacemos una vertical muy corta, debemos de tener en cuenta la ganancia, si esta es por ejemplo de -10 dB en relación a un dipolo y un dipolo colocado a una determinada altura nos da entre -6 y -10 dB en ángulos bajos, entonces será preferible este último en lugar del sistema vertical. Las imágenes que siguen creo que son autoexplicativas, solo comentaremos que cada división del semicírculo son 10º y la ganancia que aparece abajo a la izquierda es la que corresponde a la máxima de la antena, todo ello es aproximado ya que los programas no son infalibles y la tierra que tengáis debajo tiene mucha importancia, pero como referencia es suficientemente bueno. Aquí van los diagramas:
