Antenas largas.
Se conoce como antenas largas aquellas que tienen de una longitud de
onda en adelante. Estas antenas tienen mayor ganancia que la típica de 1/2 onda como es
lógico pero hay que tener en cuenta una serie de cosas.
Siempre existe una influencia de la tierra sobre la antena, se produce
un efecto capacitivo con el resultado que la tierra tiende a absorber parte de la potencia
radiada. Si la tierra es buena conductora una buena parte de la señal rebotará y
aumentará el rendimiento. Si la tierra es mala conductora una mayor parte de la energía
radiada será absorbida por ésta y la antena nos rendirá menos. Con esto nos damos
cuenta fácilmente que cuanto más larga sea la antena, especialmente si está en
horizontal, más potencia será absorbida por la tierra con lo que una antena el doble de
larga que otra no tendrá el doble de ganancia y cuando nos vamos a longitudes muy grandes
la ganancia es casi inapreciable en comparación a otra de menor tamaño. También podemos
ver que la típica antena de hilo largo, cuando es muy largo, irá más o menos bien para
recibir pero no tanto para transmitir.
Otra cosa a tener en cuenta es que al alargar una antena los lóbulos
de radiación principales se van acercando hacia las puntas

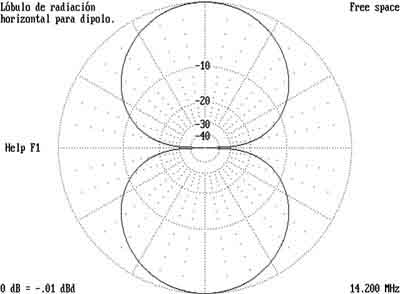

Este es el lóbulo de radiación horizontal de un dipolo en horizontal
en el espacio libre.
Aquí tenemos el de uno de 1 y 1/2 longitudes de onda, como podemos ver
los lóbulos principales tienden a acercarse hacia las puntas al mismo tiempo que aumenta
la ganancia en relación a un dipolo.

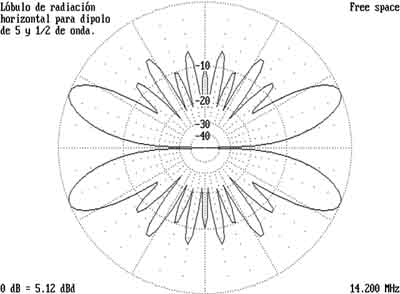

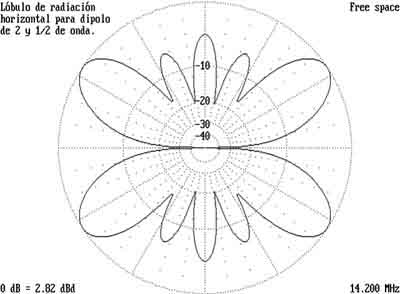

Ya podemos ver como los lóbulos van tendiendo más hacia las puntas a
medida que aumentamos el tamaño de la antena.
Hay que tener en cuenta el efecto de absorción de la tierra sobre la
radiación de la antena. Los gráficos estos al estar en el espacio libre dan más
ganancia de la que se consigue en realidad, mayor será la diferencia cuanto mayor sea la
longitud de la antena, es decir la ganancia será menor.

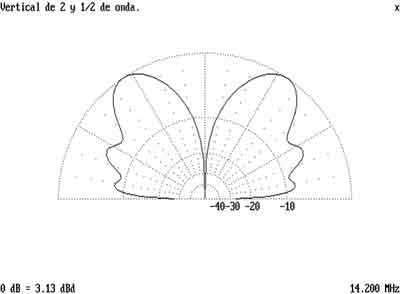

¿Por qué una vertical larga no funciona? pues aquí arriba tienen la
respuesta. Los lóbulos de radicación se deforman y tienden hacia arriba, a parte que la
ganacia no aumenta considerablemente.
Un dipolo de 1 y 1/2 de onda puede dar un rendimiento bastante bueno,
además de tener cuatro direcciones principales en lugar de las dos de uno de 1/2 onda.
Estas antenas suelen tener alrededor de unos 100 ohmios por lo que si las alimentan con
coaxial de 75 ohm conseguir unas estacionarias 1.5 o tal vez menos, dependiendo de la
altura a la que la pongan. Otra cosa a tener en cuenta es que hay que dejarlas un poco
más largas de lo que sería un dipolo, es decir si utilizamos 300/f para calcularlo en
los dipolos largos debemos utilizar un poco más de longitud, por ejemplo 305/f.
