Dipolo doblado o Trombone.

El dipolo doblado es una de las formas de aumentar la impedancia de una antena así como el ancho de banda ligeramente. Se suele emplear en yagis aunque eso no quita que no pueda usarse en un simple dipolo. Por ejemplo en los 80 m. es una opción interesante si queremos cubrir la mayor parte posible de la banda, haciéndola con línea paralela en lugar de con un hilo simple. La impedancia se multiplicará por 4 así que se hace necesario la utilización de un balun de relación 4:1 y hay que tener en cuenta el factor de velocidad del cable (será algo más corta de lo normal).

Dirección de las corrientes en un dipolo doblado

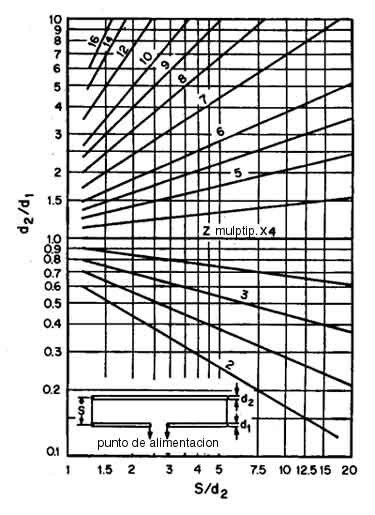

Este es el gráfico para calcular la impedancia. Como pueden ver se puede conseguir casi cualquier factor de multiplicación así que jugando con los diámetros podremos ajustar, por ejemplo, una yagui que hayamos construido y nos de ondas reflejadas (R.O.E. o S.W.R.).

Si lo prefieren pueden usar la fórmula de arriba para el cálculo.

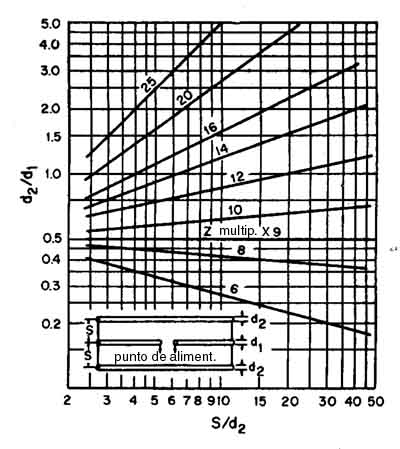

Y si aún necesitamos una impedancia mayor podemos usar este gráfico.
