CIRCUITOS SENCILLOS
A continuación encontrarán algunos circuitos sencillos e imágenes de componentes.
Recuerden que esto es sólo una muestra: pueden bajar el archivo de índice del BBS para ver en su totalidad el banco de datos.-

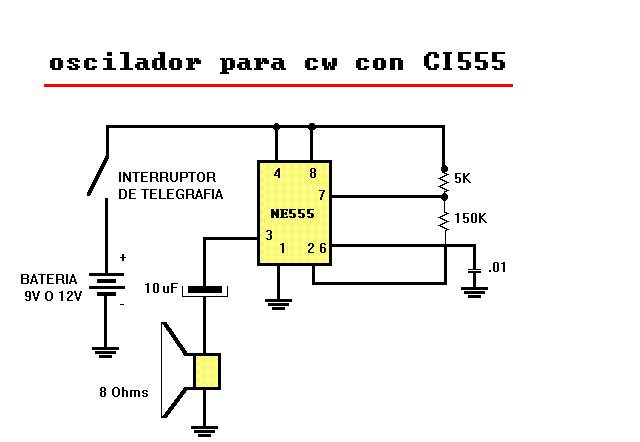

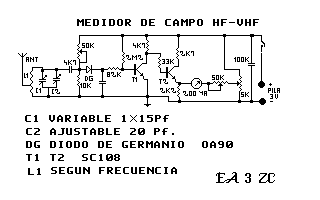

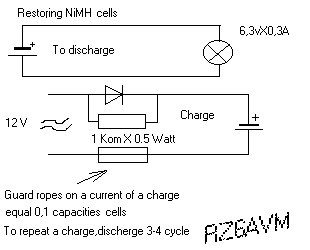

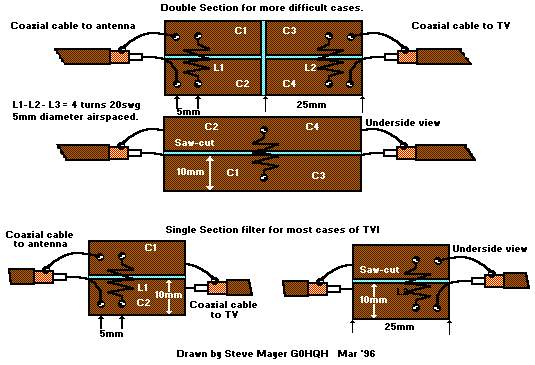

Controlador de tensiones de la fuente Llave electrónica operada por temperatura Filtro para suprimir interferencias en la TV Medidor de campo HF y VHF Oscilador para práctica de CW Símbolos electrónicos Restaurador de pilas de NiCad Micrófono de alta ganancia para SSB Controlador de tensiones de la Fuente El circuito que acompaña opera como control de voltaje, cortando la alimen- tación por sobretensión o baja excesiva de la misma. El aviso se da con un led rojo para indicar la falla y puede ir acompañado por una sirenita o buzzer de 12 volts a gusto del usuario. Límites de tensión controlados: Máximo: 15 v =============================== Mínimo: 11 v Al llegar a cualquiera de los dos extremos, la fuente se corta y deja de a- limentar al equipo. Si la falla es momentánea (caída o pico de tensión de línea, por ejemplo), se restablece automáticamente. Ajuste inicial: =============== Aplicar 13,8 v entre el + de R1 y masa. Esto debe hacer prender el led verde (tensión normal). Si no sucede así, ajustar R1 hacia masa y/o R2 hacia el + hasta que encienda el led verde. Ajuste del máximo: ================== Alimentar el mismo punto citado en el párrafo anterior con 15 v (o mas) y a- justar R1 hasta que se apague el led verde. Marcar el punto en el trimpot. Ajuste del mínimo: ================== Bajar la fuente a menos de 11,5 v. Si se prende el leda verde, ajustar R2 hasta que se apague y prenda el rojo. Si se prende el rojo primero, ajustar R2 hasta que se apague y luego volver atras hasta el punto exacto donde se prende. Marcar el trimpot igual que el punto anterior. Lista de componentes: ==================== C1 25uf x 50 D1, D3, D5 1N914 o 1N4148 D2 Zener 7,5 v D4 Zener 5,6 v D6 Led Verde D7 Led Rojo K1 Rel‚ 6 volts - normal abierto - bobina de 220 ohms. K2 Rel‚ 12 volts - inversor - contactos pesados. K3 Rel‚ 12 volts - normal abierto. Q1, Q2, Q3 NPN - 2N2102, 2N2218A, 2N2219A, 2N3904, 2N4401, 2N5320 R1, R2 Trimpots 10K. B Alarma S1 Llave de corte.

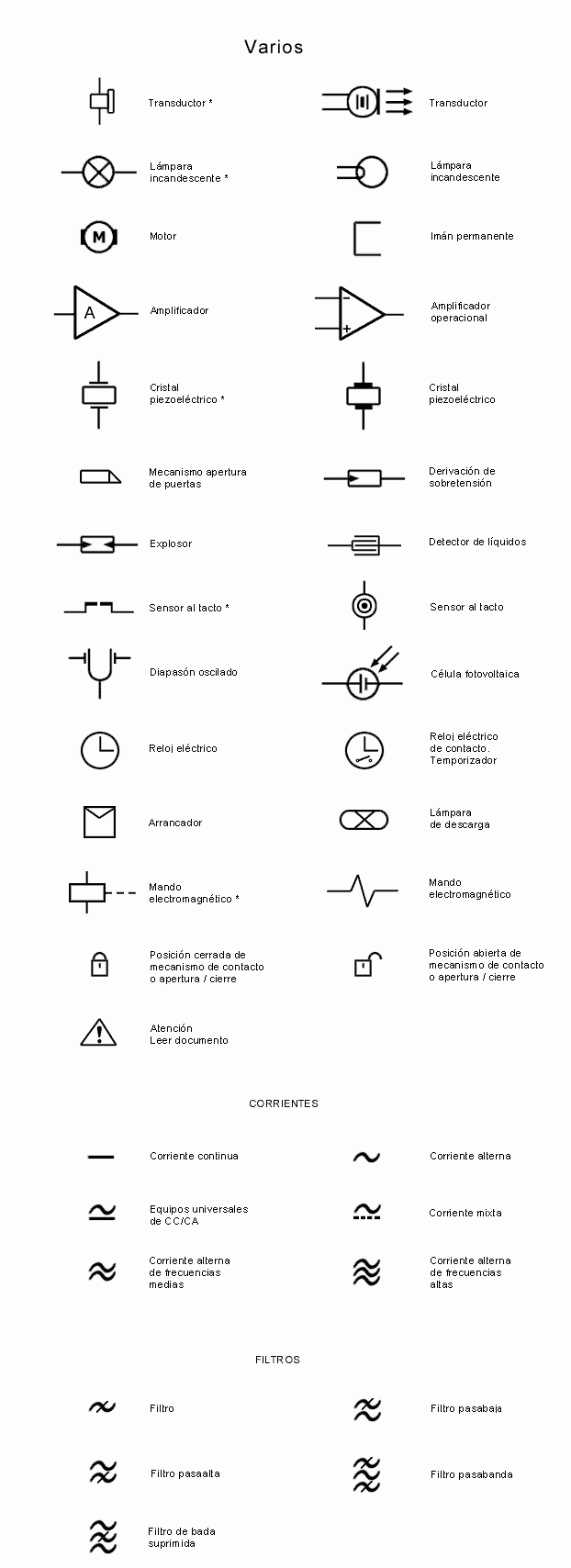

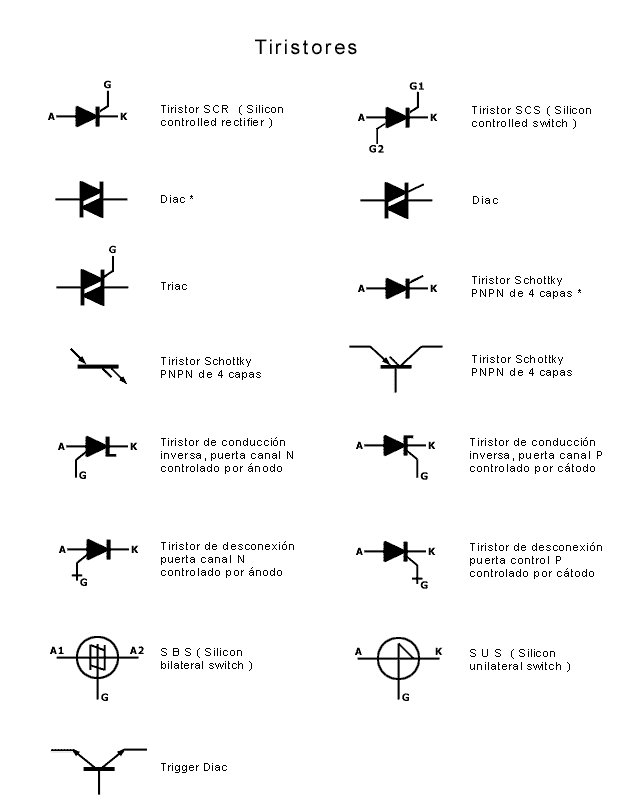

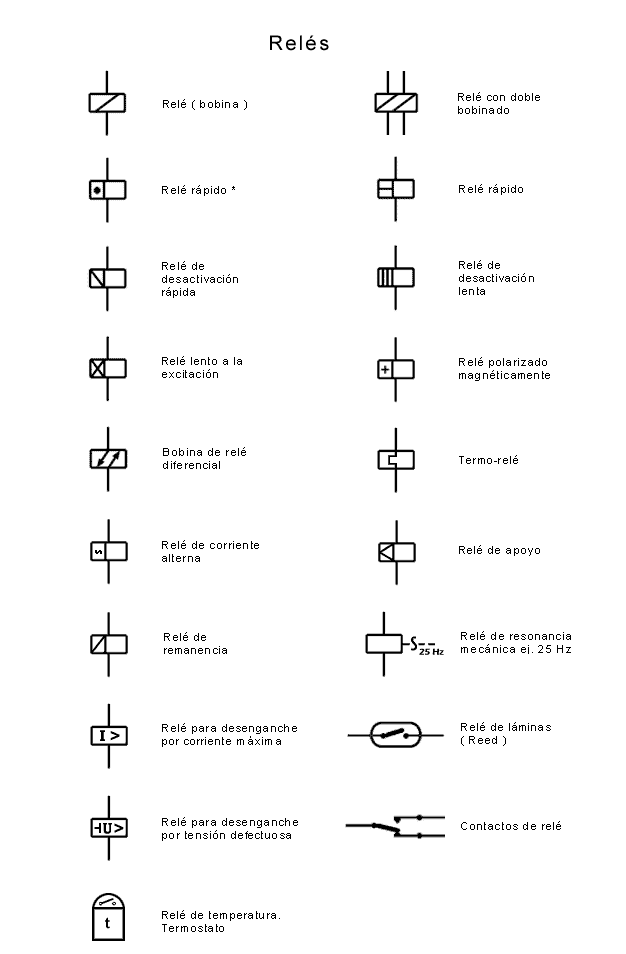

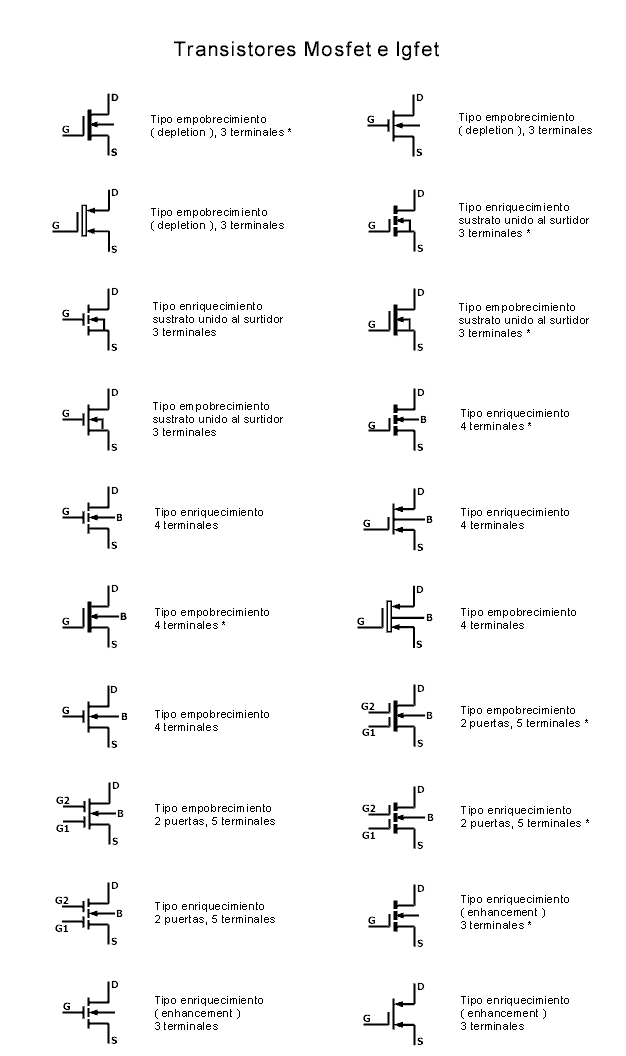

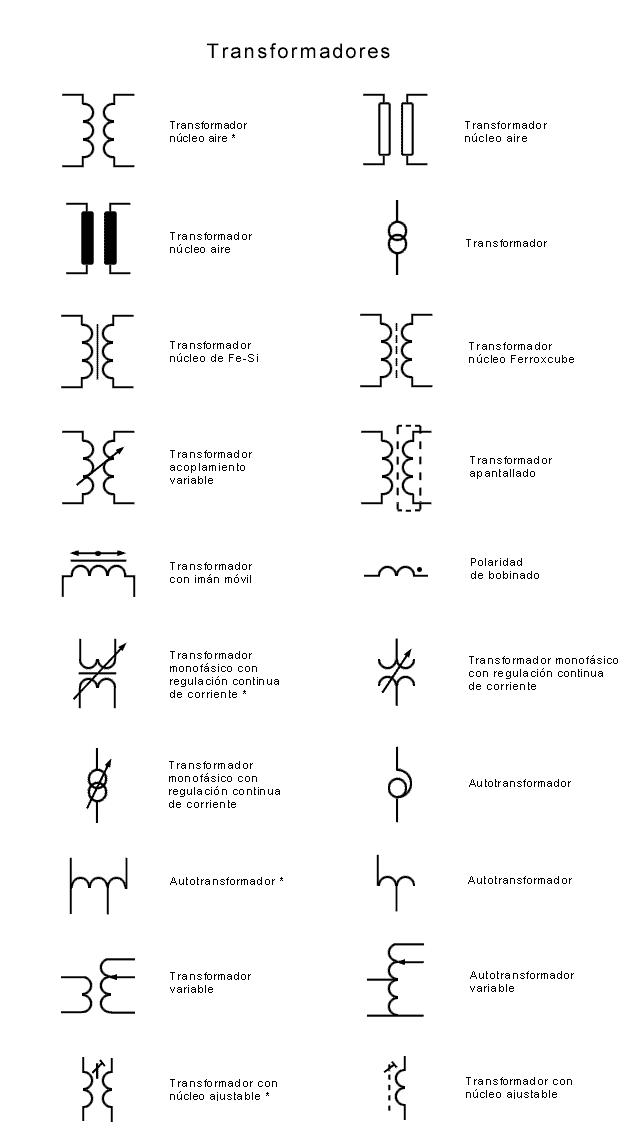

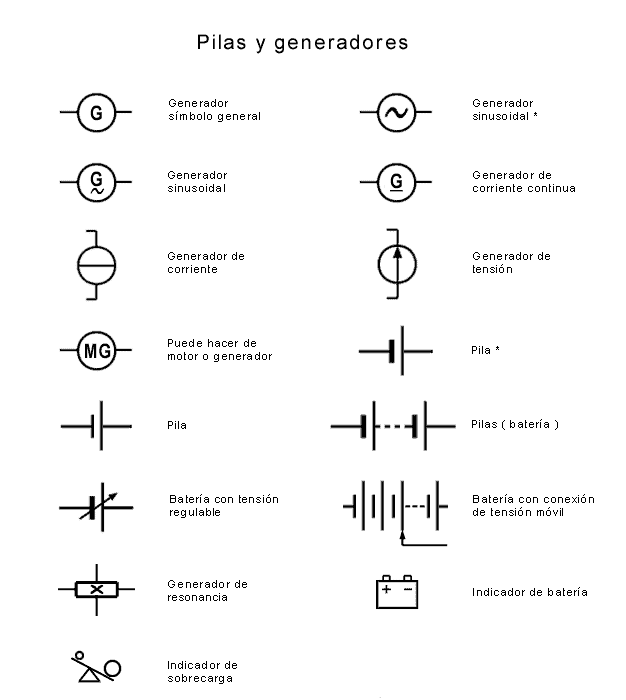

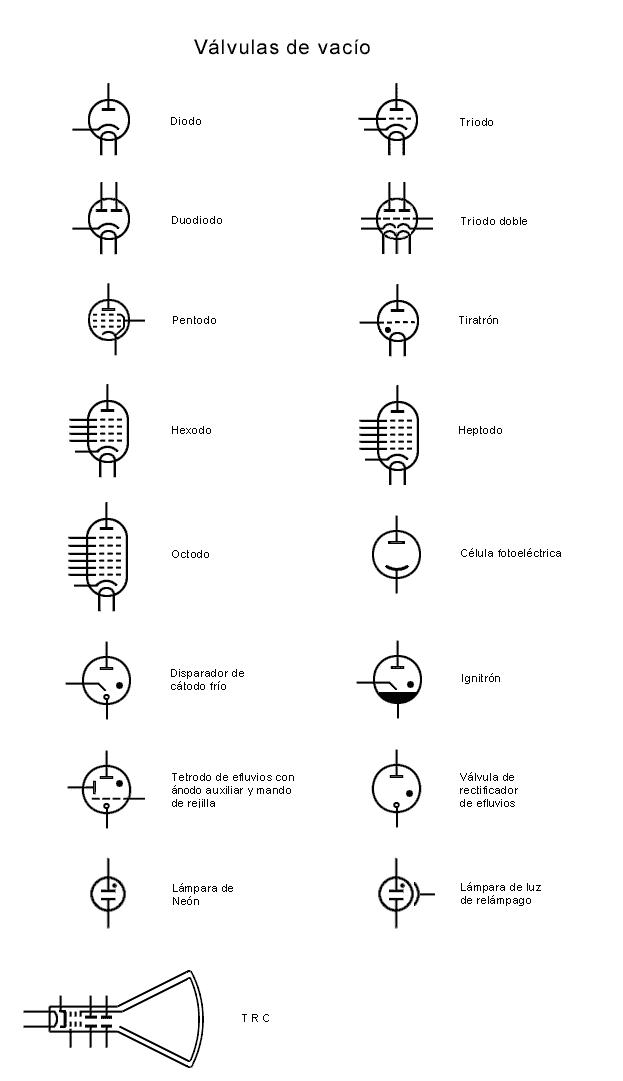

Pilas Relés Resistencias Tiristores Transformadores Transistores Mosfet e Igfet Válvulas de vacío Símbolos varios no agrupados en otras categorías Las imágenes que siguen les ayudarán a reconocer los elementos de un circuito:
