Pequeña antena para VHF y UHF con planos de tierra
Aquí les acercamos esta pequeña antenita que en caso de apuro lo puede salvar de realizar un gasto, ya que la misma se construye muy fácilmente con un simple conector del tipo PL239 para panel y cinco trozos de alambre de cobre o varillas de bronce para soldar que se consiguen en cualquier ferretería por solo unas monedas.

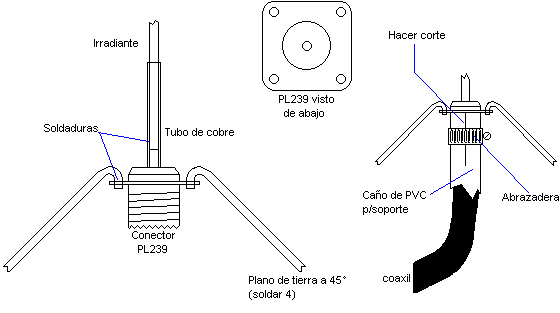

La construcción se realiza soldando los cuatro planos de tierra en los agujeros que tiene el conector. El irradiante debe soldarse junto con un tubito de cobre a los efectos de dotarla de mayor resistencia al viento.
El método de sujeción es como se ve en la figura, con un tramo de caño de PVC en el que deberemos realizar un corte longitudinal y estrecharlo con una simple abrazadera. El coaxil va por dentro del caño; de esta manera se sujeta la antena con el conector macho del coaxil enroscado y todo queda como un conjunto bien fuerte.
Las medidas de los elementos (irradiante y planos de tierra son las siguientes:
| 144 MHz | 489,00 mm | ||
| 222 MHz | 317,50 mm | ||
| 440 MHz | 160.27 mm |
