Los capacitores fueron utilizados los de radios antiguas.
El capacitor de entrada deberá estar montado sobre una placa de lucite, porcelana o cualquier material aislante para que no esté en contacto con el chassis y el eje del mismo también deberá aislarse del chassis y de la perilla manual.
Las formas de las bobinas pueden ser de cualquier material aislante y sus diámetros pueden ser de más menos 2mm de tolerancia. El diámetro del alambre (esmaltado) puede ser desde 1 a 2mm, bobinando a espiras juntas.
Entre el bobinado primario y secundario es conveniente colocar una capa de cinta adhesiva plástica.

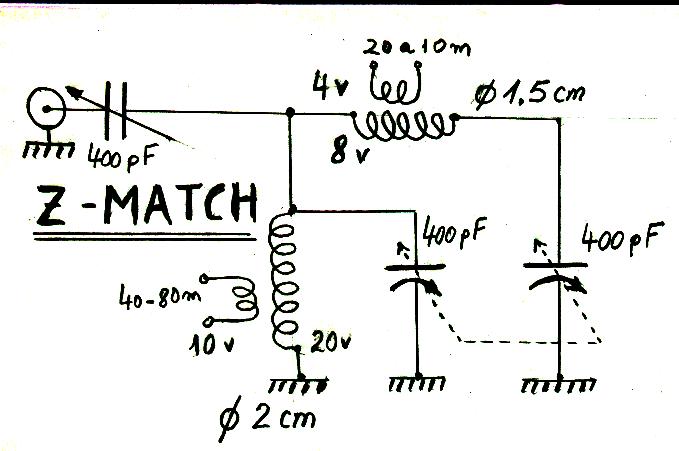

La salida según el croquis es para líneas abiertas. Para cable coaxil deberá conectarse un extremo del bobinado secundario a chassis y el otro extremo, al centro de una ficha hembra.
Para no utilizar dos conectores de salida, se puede colocar una llave de cambio de onda de dos posiciones utilizando una sola salida y cambiando de banda con la llave.
