La ROE. Esa gran confusión...
(Ultima actualización 2000-08-08)
(correcciones y adiciones menores 2005-03-14)

Por Miguel R. Ghezzi (LU 6ETJ)
www.solred.com.ar/lu6etj
SOLVEGJ Comunicaciones
www.solred.com.ar/solvegj

Pocos temas en la radioafición vernácula son tan polémicos e invadidos con errores conceptuales como la ROE y sus parientes cercanos. Eso no sería tan malo si no fuera porque los errores vienen ganando la batalla...
No falta la afirmación de que el asunto es una mera "cuestión de opiniones". Una frase infortunada y lapidaria sintetiza esa idea: "Cada maestrito con su librito..."

No importa que ningún texto serio avale explícitamente los equívocos; como diría Don José Ingenieros: "Son como los clavos, cuanto más se los golpea más profundos se hincan..." (eso decía de los prejuicios). Frecuentemente derivan de una lectura superficial, incompleta y/o desatenta, pero otras, más comprensibles por cierto, resultan de ciertas complejidades técnicas que el asunto de por si ya posee.

Puesto que el tema es largo y difícil de explicar sin desarrollos matemáticos que algún hobbista podría no comprender, comenzaré el artículo con una serie de afirmaciones que expondré sin demostración con la sana intención de desarrollarlas algún día. Entonces:

· No es cierto que sea necesario adaptar la antena a la línea para que el sistema sea un eficaz radiador.

· Ni siquiera es cierto que ello sea necesario en VHF, UHF o microondas.

· Casi siempre será más conveniente y cómodo adaptar la línea al equipo "abajo" y no "arriba".

· No es cierto que la llamada "Potencia Reflejada" se desperdicie.

· No es cierto que las ondas estacionarias produzcan ITV, armónicas, espurias o interferencias a otros servicios.

· No es cierto que la potencia reflejada "reingrese" al equipo y pueda destruir los transistores o válvulas de salida.

· No es cierto que pueda modificarse la ROE variando la longitud de la línea (a menos que falte o falle el balun o la línea no esté perpendicular a la antena).

· En general no es cierto que la línea de alimentación deba cortarse a algún múltiplo o submúltiplo cualquiera de la longitud de onda.

· No es cierto que la ROE haga que "la línea irradie".

La lista anterior seguramente será considerada un "absurdo" por muchos aficionados (y no pocos profesionales con la correspondiente matrícula), pero es correcta y científicamente demostrable en su totalidad.

El concepto de Potencia Incidente y Reflejada no ayuda a crear en el aficionado ideas claras y conviene reemplazarlo en casi todos los casos por el de "impedancia de entrada a la línea de trasmisión" con mejores resultados.

La forma correcta de desarrollar este gran tema sería comenzar por la teoría básica, para ello bastaría con dirigirse los numerosos y más solventes autores de libros de radiotécnica e ingeniería de radio que abundan en las bibliotecas (algunos indicados en la bibliografía que se ofrece sobre el final del artículo), pero el aficionado medio probablemente estará ansioso por tener alguna respuesta inmediata a estas afirmaciones, eso nos obliga a realizar afirmaciones no menos "autoritarias", entonces, intentaremos de un modo algo desordenado, ir avanzando en las ideas con numerosas reiteraciones. Seguramente con el tiempo y la crítica este artículo podrá modificarse para ser más comprensible y estructurado.

Suele creerse que una ROE elevada es responsable de importantes pérdidas en la potencia irradiada. Este equívoco surge casi naturalmente al leer un wattímetro direccional que indica cierta "Potencia Directa o Incidente" y cierta "Potencia Reflejada". Este último número, frecuentemente es suficiente como para quitar el sueño al interesado. Pocos advierten la importancia del pequeño gráfico que se publica en los handbooks desde tiempo inmemorial. En él, se indica sobre el eje vertical la "Pérdida adicional por ROE en la línea", ese valor está fuertemente ligado simultáneamente a dos variables a saber:

Las pérdidas que produciría esa misma línea operando con ROE=1:1, y la ROE que efectivamente existe sobre ella (una ecuación para resolver sin usar la gráfica puede hallarse en el ARRL Antenna Book 2001, pag 24-12).

Un vistazo a este interesante gráfico muestra que las pérdidas debidas a la ROE son, en general, bastante inferiores a las que se infieren erróneamente al leer la "Potencia Reflejada" en el wattímetro. Esta aparente contradicción entre la lectura del wattímetro y los resultados del gráfico debería bastar para convencer a cualquiera de que "algo está mal en su intuición", pero aunque muestra claramente que las pérdidas resultantes de una ROE de 5:1 en 80 metros pueden llegar a ser despreciables, la superstición gana la partida...

Suponemos que el lector aceptará está explicación y explicaremos su uso.
Primero, debemos conocer cuáles serían las pérdidas en decibeles que esa línea tendría si estuviera terminada en su impedancia característica, ya sea por los datos que suministra el fabricante o mediante una medición.

Entramos con ese dato al el eje horizontal rotulado "Line Loss in dB When Matched" y trazamos una línea vertical hasta que intersecte la curva correspondiente a la ROE medida cerca de la carga (las curvas son las que tienen la leyenda "SWR = xx").
En ese punto trazamos una línea horizontal hacia la izquierda hasta alcanzar el eje vertical marcado como "Additional loss, etc, etc" quien nos dirá cuál es la pérdida adicional que debemos sumar a las pérdidas que tendría la línea bien adaptada, para

averiguar la pérdida total en presencia de ROE.

Ejemplo: Una línea que estando perfectamente adaptada tiene una pérdida de 3 dB se conecta a una antena que nos da una lectura de ROE de 2:1 medida cerca de la misma. ¿Cuál es la atenuación adicional que tendrá esta línea por la presencia de esta ROE sobre ella?

Entramos al gráfico con el valor 3 en el eje horizontal y buscamos la intersección con la curva "SWR = 2". Trazando una línea horizontal hacia la izquierda, sobre el eje vertical podemos leer un valor de aproximadamente 0,35 dB. Por lo tanto la pérdida total de esta línea será de 3,35 dB. ¡Apenas 0,35 dB más que la que tendría si estuviera perfectamente adaptada...!

Para saber si la desadaptación del sistema es o no importante en términos de pérdidas hay que pasar primero por este gráfico y decidir luego si vale la pena adaptar la antena o no. Conviene en ese momento recordar un parámetro usual para caracterizar un receptor denominado "Mínima Señal Discernible (MSD)" y que se considera como 3 dB por encima del ruido... , compárelo con el valor de pérdidas adicionales para tomar su decisión.

Puesto que en VHF y UHF, las pérdidas de las líneas con una adaptación perfecta son más importantes, las pérdidas adicionales por ROE aumentarán, esto aconseja un mejor ajuste de la antena, pero con la existencia de líneas de bajas pérdidas en V y U a bajo precio, será menos importante que con nuestros viejos conocidos RG 58 o RG 8. Pero...

Si observa detenidamente el gráfico verá que mejorar la ROE por debajo de 2:1 o algo más, es un esfuerzo que no se justifica para aumentar la potencia irradiada, puesto que, aún cuando toda la potencia reflejada se perdiera en la línea, representaría apenas un 11% de pérdidas, apenas unos 0,5 dB, absolutamente indiscernibles. La cuestión de la adaptación al equipo es otra cosa y puede dejarse en manos del acoplador.

Recordemos que una unidad "S" equivale a 6 dB, de allí que 0,5 dB sea una fracción de "S" imposible de detectar aún con los mejores instrumentos.

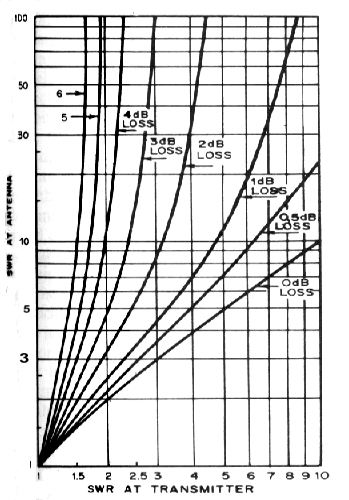

Hemos dicho que la ROE a la que se hace referencia es a la que existe sobre la línea en las cercanías de la carga. Si la línea tiene pérdidas (más aún, si son de importancia), su atenuación hará que la ROE medida lejos de la carga sea menor, por lo que podemos sacar conclusiones equivocadas del gráfico. Felizmente mediante otro gráfico similar siempre podremos conocer la ROE sobre la carga  midiendo la ROE en el extremo trasmisor. Para ello empleamos el que tenemos a la vista, también proveniente del handbook de la ARRL.

Se ingresa al gráfico con la ROE medida en el extremo del trasmisor al eje horizontal indicado como: "SWR AT TRANSMITTER".
De allí se traza una línea vertical hasta intersectar la curva que indica la pérdida que tendría el cable bien adaptado y, a partir de la intersección, nos dirigimos hacia el eje vertical de la izquierda donde podremos leer la ROE existente en el extremo de la carga.

Ejemplo: Supongamos que el cable tiene una pérdida de 3 dB y la lectura del medidor de ROE en el extremo del trasmisor es 2:1. ¿Cuál es la ROE en la carga?.

Buscamos SWR AT TRANSMITTER = 2, en el eje horizontal. Subimos hasta la curva "3 dB LOSS" y sobre el eje vertical leemos: SWR AT ANTENNA = 5.

Note que la desadaptación es bastante grande aunque la lectura sobre el lado del trasmisor sea relativamente pequeña; esto significa que toda antena mostrará "abajo" un "ancho de banda de ROE" mayor que el que posee en realidad...

Cuando hay ROE, la impedancia que la línea presenta al equipo puede ser muy diferente de aquella para la cual ha sido proyectado y esto acarrea inconvenientes a algunos equipos. Normalmente es necesario presentarle al equipo una impedancia de carga adecuada, generalmente de 50 Ohm. La cuestión es si conviene hacerlo adaptando la antena a la línea en la antena o la línea al equipo cerca de él.

Cualquier dispositivo de adaptación de impedancias introducirá alguna pérdida adicional, ¿porqué habría que suponer que adaptar la impedancia con el arito de una Ringo, el Gamma de una Yagi o el deslizante de una Slim será mejor que hacerlo con un adaptador de impedancias cómodamente instalado en nuestro shack de trasmisión?, máxime teniendo en cuenta que en el shack podemos ajustar la impedancia en todas las frecuencias mientras al hacerlo en la antena el sistema queda ajustado para una sola, más aún teniendo en cuenta que a veces la impedancia de la antena varía significativamente dentro de la banda...

¿No es natural pensar que el dispositivo de adaptación expuesto a la intemperie tiene mayores probabilidades de deteriorarse que bajo techo?. ¿No es fácil darse cuenta que ajustar esa antena en las alturas es más peligroso para la salud que hacerlo desde un sillón?. ¿Y todo eso porque alguien saca a relucir "tablas de la ley" repletas de mandamientos que apenas si puede justificar con oscuras y contradictorias explicaciones...?

No lo olvide: siempre que adaptar la antena a la línea resulte fácil y las pérdidas por exceso de ROE sean importantes será conveniente ajustar "arriba"; en el 90 % de los casos restantes una buena red "L" o "Pi" abajo, le proporcionará excelentes y confortables comunicados.

A falta de demostraciones matemáticas podemos realizar un simple experimento que permite comprobarlo empíricamente de inmediato... El conjunto es fácil de armar por cualquier radioaficionado y es una interesante experiencia para realizar en el laboratorio del Club.

Elija una antena o carga que produzca una ROE significativa sobre la línea, suficiente para convencerlo (pero no infinita). Arme el esquema indicado en la figura, ajuste el transmatch y observe lo que indican los wattímetros (no es necesario que los valores sean los del ejemplo). Obsérvelos cuidadosamente, ¿notable verdad...? Se puede ver el wattimetro de la derecha indica 15W de potencia incidente a pesar que el trasmisor solamente produce 10 W.

Esta experiencia (que sorprenderá a más de uno), demuestra de un modo contundente las falsas concepciones sobre "la pérdida de la Potencia Reflejada".

La potencia directa o incidente no es la potencia desarrollada por el equipo. Cuando existe ROE sobre una línea y el trasmisor tiene adosado algún dispositivo adaptación de impedancias, la potencia directa es mayor que la producida por el equipo.

La potencia reflejada no es reabsorbida o disipada (desperdiciada) por un equipo cuya impedancia esté adaptada a la línea por algún dispositivo común tal como el transmatch o el tanque Pi, por el contrario, es reflejada nuevamente hacia la antena.

La potencia neta producida por el equipo (no la "potencia incidente") que llega a la antena es irradiada en su totalidad (menos la pequeña pérdida adicional en la línea de trasmisión en el camino que realiza la onda reflejada hasta el transmatch y de vuelta a la antena y, por supuesto menos las propias de la antena en si) es siempre:

Potencia generada (neta) = Potencia Incidente - Potencia Reflejada

Aunque parezca contradictorio esto no reafirma lo contrario a lo dicho, porque repito, LA POTENCIA INCIDENTE (o DIRECTA) NO ES LA POTENCIA DESARROLLADA POR EL EQUIPO...

Por ejemplo si el equipo desarrolla 10 W sobre una carga perfectamente adaptada, en un wattímetro intercalado en la línea (supuesta sin pérdidas o con bajas pérdidas y adaptada mediante el transmatch) obtendremos resultados semejantes a los siguientes:

                    Potencia directa - Potencia reflejada = Potencia neta

Línea sin ROE         10 W        -            0 W           =     10 W

Línea con ROE        15 W        -            5 W           =     10 W

Para el mismo equipo que en ambos casos estará desarrollando 10W...!

Lo que hemos verificado experimentalmente tiene su soporte teórico en la denominada "Ganancia de reflexión" o el "Teorema de la adaptación conjugada"?. En ellos podrán encontrarse las claves de este asunto...

Este error, tan común, proviene de una deducción equivocada: Muchos equipos en presencia de ondas estacionarias sobre la línea y que no están adaptados a ella mediante un transmatch se tornan INESTABLES, Esos equipos, en esas condiciones, son los que generan armónicos y/o espurias. La ROE no genera espurias por si misma y un buen equipo no las producirá por su existencia.
La causa más común, es que sobre los terminales de salida del TX, cuando existen ondas estacionarias, aparece una impedancia cuyo valor los torna inestables. Frecuentemente la responsabilidad recae sobre un mal diseño del equipo o una operación incorrecta (no utilizar y/o ajustar la red de adaptación - Pi/transmatch, correspondiente).
Debe quedar claro que, aunque la ROE persista, una correcta adaptación de impedancias debería resolver el problema de las espurias pero, cuando se emplean antenas que precisan de una toma de tierra para funcionar, pueden aparecer problemas surgidos de corrientes de radiofrecuencia que circulan por el equipo y cables de conexión asociados (equipos que "queman" cuando se tocan).

Esto debe haberse aclarado bastante a partir de las explicaciones anteriores pero conviene insistir un poco más.

Si sobre una línea de, por ejemplo, 50 Ohm aparecen ondas estacionarias, será porque la antena no tiene 50 Ohm y por eso el equipo tampoco "verá" 50 Ohm sino otro valor que depende de la desadaptación en la antena y de la longitud de la línea. Es ese valor inadecuado, no las ondas estacionarias, el que puede dañar al equipo.

Algo similar podría sucederle a un amplificador de audio diseñado para 8 Ohm al cual se lo cargue con una impedancia de 1 Ohm, es posible que se queme aunque nunca hayamos oído mencionar que sobre los cables de parlantes exista ROE...

La ROE puede definirse como:

ROE = R_L / Zo

Por ejemplo a una línea de Zo = 50  Ohm se la carga con una antena que posee una impedancia puramente resistiva de 100 Ohm. Según la fórmula la ROE será:

ROE = R_L / Zo = 100W / 50W = 2 (o 2 : 1)

Si la ROE, por definición, es un número que solo depende de la relación entre impedancia de carga e impedancia de línea ¿de dónde nace el concepto de que varíe con la longitud de la línea?.

Primero: Cuando no hay balun, la parte exterior de la línea pasa a formar parte de la rama de la antena a la cual está conectada alterando la longitud eléctrica de la antena, con lo cual al variar la longitud de la línea lo que realmente se está haciendo ¡es variar la longitud de la antena!, porque la parte exterior del coaxil, debido al efecto pelicular, no es parte de la línea de trasmisión.
Instalando la antena correctamente balanceada, desacoplada de la parte exterior de la malla con un balun, e instalando la línea perpendicularmente a la antena, se evita este efecto.

Segundo: Frecuentemente, al medir la ROE con un reflectómetro o wattimetro direccional, encontramos que la medición varía de acuerdo al lugar de la línea en que se lo intercale... Entonces, en vez de deducir correctamente que hay un grave error de medición, nos equivocamos creyendo que la ROE depende del punto de la línea en que se mida...!!!

Por estas razones aparecen infinidad de recetas equivocadas: Que al medidor hay que colocarlo sobre la antena, que hay que colocarlo a 1/2 onda o a 1/4 o a un múltiplo entero de la relación entre la raíz cuadrada del Dólar y la Libra Esterlina, o lo que se le pueda ocurrir al curandero radial en cuestión. Recuerde: si el medidor de ROE indica valores diferentes a lo largo de la línea hay un probable error de medición y ninguno de los valores obtenidos será fiable. (Nota: La ROE puede ir disminuyendo progresivamente a medida que el medidor se aleja de la antena debido a las pérdidas de la línea, pero esta variación será gradual y relativamente pequeña).

Las causas de ese error de medición pueden ser varias, una de ellas es que el instrumento sea de mala calidad, pero la más común es que las corrientes de radio frecuencia, que circulan por la parte exterior del coaxil, falsean la lectura del medidor. Esas corrientes se producen por:

Desbalance importante de la antena o inducción, en la malla del cable, del campo producido por la antena.

Esto puede resolverse mediante algún método para bloquear estas corrientes antes de que alcancen al medidor, por ejemplo intercalar algunas espiras de coaxil que oficie de choke, (es decir arrollando el mismo coaxil formando una bobina). En 80 m podrían ser unos 6 a 7 m de RG 58 arrollados en unas 12 a 15 espiras juntas sobre una forma de unas 10 cm de diámetro, que nos dará más de 40 mHy efectivos (teniendo presente la capacidad distribuida del bobinado). En 10 m  1 a 2 m, unas 5 o 6 espiras sobre igual forma, o intercalar manguitos de ferrite con el mismo propósito y, si es posible, derivar desde ese punto la RF a tierra. En UHF también puede conectarse a la malla un disco conductor de radio igual a 1/4 de onda que impedirá el pasaje de la corriente más allá, como si se tratara de una "barrera de fuego".

Una línea bien terminada (sin ROE), sea con un resistor o antena acoplada a la misma mediante el correspondiente balun (si es balanceada como por ejemplo un dipolo), presenta siempre en los terminales correspondientes al trasmisor una impedancia igual a la característica de la línea, no importa cuál sea su longitud, cualquiera de sus puntos son totalmente indistintos y no se justifican largos "especiales".

Una línea con ROE presenta sobre sus terminales de entrada propiedades que SI dependen de su longitud, por ejemplo: en todos los múltiplos situados a 1/2 onda eléctrica de la antena, tiene la propiedad de "repetir" la impedancia que tiene la antena, en puntos situados a múltiplos impares de 1/8 de onda, presenta una parte resistiva igual a su Zo, pero con una componente reactiva, y así sucesivamente. Ahora bien ¿sirven de algo estas propiedades de por si? ¿Porqué ha de ser mejor que sobre los terminales de entrada al equipo exista una impedancia igual a la de la antena si de todas maneras es distinta de la del equipo o inadecuada?.

No hay ninguna razón para elegir largos de onda determinados a menos que sepamos exactamente porqué y para qué lo estamos haciendo, por ejemplo en el siguiente caso:

Tenemos una antena que "casualmente" presenta una impedancia puramente resistiva de 112,5 Ohm, si la alimentáramos con un cable coaxil de Zo = 75 Ohm (o uno de 50 Ohm) cuyo largo fuera exactamente 1/2 onda, obtendríamos en su entrada una Zin = 112,5 Ohm, que no tiene nada que ver con la impedancia habitual de los trasmisores de radioaficionados, así que 1/2 onda de coaxil, aunque repita la impedancia de la antena, no nos sirve de nada. Con una onda completa sucedería exactamente lo mismo. Podemos enterrar tranquilamente y para siempre la "virtud de las líneas de 1/2 onda", por razones "dogmáticas".

Algo parecido sucedería con una longitud arbitraria de la línea: La impedancia de entrada no se adaptará al equipo más que por pura "casualidad", pero hay, en este caso, una longitud que SI es especial...

Efectivamente, si la carga continúa siendo 112, 5 Ohm y cortamos la línea de 75 Ohm para que tenga una longitud de 1/4 de onda (o múltiplos impares de 1/4), del lado del trasmisor habrá... ¡50 Ohms...! ! Justo el valor que nuestro equipo estaba precisando...! Y ello gracias a las muy útiles propiedades transformadoras de impedancia que posee la línea, gracias a las ondas estacionarias.

Pero veamos un ejemplo de la ventaja de cortar la línea a 1/2 onda y aprovechar su cualidad de "repetir" la impedancia de la antena: Imaginemos una antena que tuviera justo 50 Ohm alimentada, por un cable de 75 Ohm (o cualquier otro valor de impedancia característica) que nos han obsequiado y que además resulta ser de buena calidad. En ese caso, empleando longitudes de 1/2 onda o múltiplos de 1/2 onda, tendremos en el trasmisor los 50 Ohm de la antena y el equipo se adaptará perfectamente, aunque el coaxil no sea el que mejor se adecuaría a esa carga.

Este caso es muy interesante, porque nos induce a emplear coaxiles rígidos baratos de bajas pérdidas utilizados en troncales de video cable. Teniendo presente que la ROE de 1,5:1 producirá pérdidas adicionales despreciables, prácticamente inmedibles, que bien pueden estar en el orden de 0,1 dB tanto en VHF como en UHF, es una solución excelente. Si alguien le "receta" la utilización algún adaptador de 50 a 75 para eliminar pérdidas, exíjale una garantía firmada ante escribano público de que dicho adaptador introducirá pérdidas menores que la línea desadaptada...

Realmente operar con el largo de la línea puede ser muy útil, como se ve estos ejemplos, pero únicamente si se conocen sus propiedades al punto de poder aprovecharlas en nuestro favor.

La corriente de radiofrecuencia proveniente del trasmisor circula únicamente por el interior del cable coaxil y no puede escapar de él debido al blindaje que ofrece la malla. Del mismo modo sucede con la onda reflejada: viaja por el interior del cable coaxil y no puede escapar de él por la existencia del blindaje, (esa es justamente una de las razones por las que se emplea el cable coaxil). Entonces, no hay ninguna posibilidad de que la onda reflejada pueda ser irradiada por el coaxil. Lo que normalmente hará que la línea irradie será un desbalance de la antena por falta de balun, por estar una de sus ramas sobre una superficie conductora que haga que se desbalancee el sistema y se está empleando un balun de tensión (porque los de corriente son efectivos en este caso también), porque hay corrientes inducidas sobre la parte exterior de la línea por acoplamiento mutuo con la antena, etc.

La función del balun es vincular un elemento balanceado (por ejemplo la antena dipolo) a un elemento desbalanceado (por ejemplo la línea coaxil) haciendo lo necesario. A veces el balun puede ser un transformador de impedancia (por ejemplo un balun con una relación de 4:1) y otras no, por ejemplo un balun de relación 1:1. Puesto que la ROE es una relación entre la impedancia de la antena y la impedancia de la línea, un buen balun de relación 1:1, (que es el tipo comúnmente empleado) no alterará esta relación de impedancias, justamente ¡porque su propiedad es no transformar las impedancias! (aunque siempre habrá un pequeño efecto, debido a la reactancia del bobinado que no es infinita, como con cualquier transformador). El hecho de que la instalación del balun modifique la ROE es consecuencia de dos situaciones principales:

1. Cuando una antena balanceada como el dipolo se alimenta sin balun, una cierta longitud de la parte exterior de la malla del coaxil pasa a formar parte de la rama del irradiante que está conectada a ella, produciendo un variación en la longitud efectiva de la antena; eso hace que la frecuencia de resonancia de la antena difiera de la esperada para esa frecuencia. Al instalar el balun, ese efecto desaparece y, a veces, el sistema resuena en la frecuencia prevista lo cual disminuye la ROE en ella. Por esta razón no puede decirse que el balun haya "bajado" la ROE, sino que ha evitado la desintonía del sistema y por ello el valor de ROE disminuyó.

2. Al instalar un balun con núcleo ferromagnético, la ROE suele disminuir y el ancho de banda de ROE aparente de la antena, aumentar, esto es porque el balun presenta pérdidas en forma de calor, las cuales aumentan, además, en presencia de la mayor reactancia en las frecuencias en que la antena está más desintonizada. Esto justamente no es una mejora, por el contrario, este comportamiento revela un empeoramiento en el rendimiento del sistema (por las pérdidas adicionales).

Una de las situaciones que más tiende a confundir al aficionado es el establecimiento de relaciones causa - efecto equivocadas. En efecto, tomemos un analogía corriente. Cuando enfermamos, pongamos de sarampión, nuestro organismo responde con un aumento de temperatura corporal y una erupción en la piel. Todos sabemos que el sarampión en una enfermedad que produce ambos síntomas, la erupción y el aumento de la temperatura, porque así nos lo han enseñado, pero es posible que alguna persona sin conocimientos médicos, deduzca que la erupción se produce "a causa" de la elevación de temperatura. Lo mismo sucede en una tormenta; pareciera que el relámpago es responsable del trueno porque lo vemos primero (porque la luz viaja más rápido que el sonido). Pero en realidad tanto el relámpago (el destello luminoso) como el trueno resultan de la violenta descarga eléctrica que da origen a los dos.

La ROE, como la fiebre, muchas veces es solamente una indicación de otro problema (verdadero responsable de los efectos indeseables percibidos), no la causa de ellos. Por ejemplo, supongamos que por alguna razón falla el balun, la antena se desbalancea y la ROE aumenta. Al mismo tiempo notamos que nuestra emisión comienza a interferir equipos de audio, teléfonos, el micrófono quema, etc. Una apresurada conclusión sería que todos esos desperfecto son "culpa de la ROE", cuando en realidad la verdadera causa ha sido el desbalance que ha dado origen a corrientes por la parte exterior del cable coaxil que se dirigen a tierra a través de los equipos y el resto de la instalación eléctrica que también produjo un aumento en la ROE.

Si la radioafición es un hobby - ciencia, entonces es necesario adquirir aunque más no sea de a poco, hábitos científicos para aprender a reconocer las verdaderas causas de los efectos observados y resguardarnos de falsas interpretaciones que complican innecesariamente la resolución de problemas. Aunque sean "Vox Populi", recuerde que las leyes de la física no se votan democráticamente. Recurra a literatura seria para verificar los temas polémicos como este, toda vez que sea necesario.
