Slovenski neuradni Help File - S53X

MMTTY / JE3HHT

25.december.2001

tukaj klikni za download MMTTY162 (pentium verzija) programa

MMTTY novice so pri:

www.egroups.com/group/mmtty

MMTTY help file je še zmeraj v izdelavi in zadovoljen bom z vsako pripombo,katero lahko pošljete na

elektronski naslov [email protected]

O MMTTY

MMTTY je vsestranski , free, programski paket katerega avtor je Mako-JE3HHT. To je Japonski program,kateri deluje tudi v Angleškem jeziku,vendar ima Help file samo v Japonščini.Ta help file je torej tukaj le zato,da vam pomaga priti ON AIR z MMTTY programom.Ni podroben priročnik,ampak le pomoč za začetek.

MMTTY je RTTY program kateri uporablja PC zvočno kartico.Ima naslednje možnosti:- AFSK modulator in demodulator z uporabo zvočne kartice.. - Generira lahko FSK oddajo z PTT kontrolo skozi COM port. - Ima 16 makro gumbov,kateri so nastavljivi s strani uporabnika. - Lahko shrani 64 sporočil za oddajo,katere lahko tudi uporabnik obdeluje. - Ima enostaven dnevnik radijske postaje,kateri je v samem programu. - Vsebuje digitalen osciloskop. - Ima sound recorder, kateri omogoča uporabniku,da snema in predvaja RTTY zvoke. -Ima gumbe z bližnjicami,katere uporabnik sam nastavlja.

Kaj potrebujem?

MMTTY zahteva računalnik razreda Pentium z operacijskim sistemom Windows 95, 98, ali NT. Ni še znano ali bo MMTTY deloval na 486 ,vendar JE3HHT priporoča naslednje ….

Prosim izberite IIR-LPF (gladek LPF).
Prosim preverite ON LocalEcho v Tx-nastavitvah.
Prosim preverite OFF TxBPF v Tx-nastavitvah.
Ne uporabljajte XYScope.
Ne izberite FIR-BPF v demodulatorju.

Display: 640 x 480 pixels ali več, Zvočna kartica: 16-bit Soundblaster ali kompatibilna (11025 Hz 16 bits). MMTTY deluje s skoraj vsemi zvočnimi karticami. MMTTY deluje z notebookom PC (Pentium 133MHz) in z PC (Pentium 100MHz), vendar s počasnejšimi računalniki NEBO deloval.

Da bo MMTTY deloval na vaši radijski postaji morate povezati audio postaje z line-in zvočne kartice in line-out zvočne kartice z vhodom radijske postaje.Če imate radijsko postajo že nastavljeno za delo z PSK31, MT63, MFSK16, SSTV, ali THROB imate že vse nastavljeno za MMTTY.

Uninstall MMTTY za deinstalacijo MMTTY, samo zbrišite MMTTY datoteke. MMTTY ne ustvarja ničesar v Windows registrih. Ko zaženete MMTTY, se MMTTY.INI izvaja v isti mapi.

Updating MMTTY : za instalacijo novejše različice MMTTY, samo prekopirajte čez stari MMTTY. Ni vam potrebno brisat starega MMTTY. Vendar ne brišite MMTTY.INI. Če ga zbrišete,boste izgubili svoje makroje,sporočila in nastavitve.

Tukaj je zapisano kar ima JE3HHT v svojem originalnem filu o tem

Line(or Mic) <---------------- Speaker Out

Output ------ ATT -----> Rig Data or Mic

Output ------ R1 ------+---- Data/Mic

soundcard’s R2 Rig‘¤

GND ----------------+---- GND

Data R1 = 1K?¶, R2 = 100?¶

Mic R1 = 10K?¶, R2 = 100?¶

Začetek z MMTTY

Ko ste uspešno pobrali program s svetovnega spleta,ga zaženite.

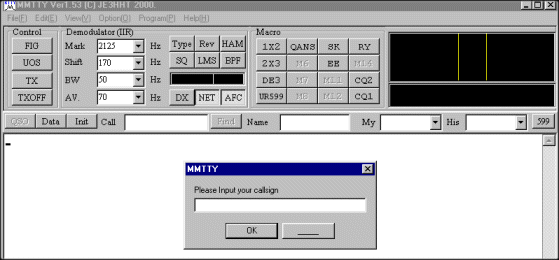

Na zaslonu boste videli tole:

V okno katero se najprej odpre vpišite svoj pozivni znak in pritisnite OK.Ko boste to storili si bo MMTTY zapomnil vaš znak za bodočo uporabo.Ko boste to storili se bo okno zaprlo in v kolikor imate RX/TX vključen ,ter nastavljen na RTTY signal ,bo grafični displej začel s prikazom signala.

Nastavitev na RTTY signale.

MMTTY je nastavljen za LSB delo.Če želite delati z USB je potrebno nastaviti MMTTY na REVERSE način. Torej,v LSB načinu,najdeš RTTY signal (nekje od 14075 do 14090) in opazujte spektralni display in vodni slap (v nadaljevanju -waterfall) display pod njim,kako se odziva vašemu vrtenju VFO gumba. Waterfall in spektralni display sta široka 500 Hz ,torej morate sprejemani RTTY signal pripeljat v to območje.

Ko je enkrat znotraj tega območja,postaneta vidna dva vrha,značilna za RTTY signal v spektralnem displaju in hkrati pod njim waterfall displej z dvema pokončnima črtama. S klikom miške med tema dvema vrhovoma bo MMTTY samodejno fiksiral signal in tekst se bo začel izpisovati.

Pravilno nastavljen RTTY signal.

XYSCOPE.

Nista dva displeja za nastavitev dovolj za vas? Torej, MMTTY ima še tretji način nastavitve RTTY signala in to je s pomočjo XY Scope. To je računalniška simulacija mark/space ,katero lahko vidimo na osciloskopu.

Za prehod na XY Scope možnost izberite VIEW nato izberite XYScope na padajočem meniju. Tu lahko nastavite tudi velikost Scope displaja in kvaliteto grafike.

Spektralni (na vrhu levo), XY Scope (na vrhu desno) in waterfall (spodaj) displej.

Zamenjava širine tuning indikatorjev

MMTTY zagotavlja precej možnosti za nastavitev širine tuning displeja v območju od 500 Hz do 3 kHz. Svoje nastavitve lahko zamenjate s klikom na VIEW nato FFT WIDTH in potem izberete željeno širino.Te nastavitve NE spremenijo vašega X-Y Scope displeja.

Zamenjava waterfall and XY scope barv:

MMTTY omogoča,da nastavite barve po svojem okusu.

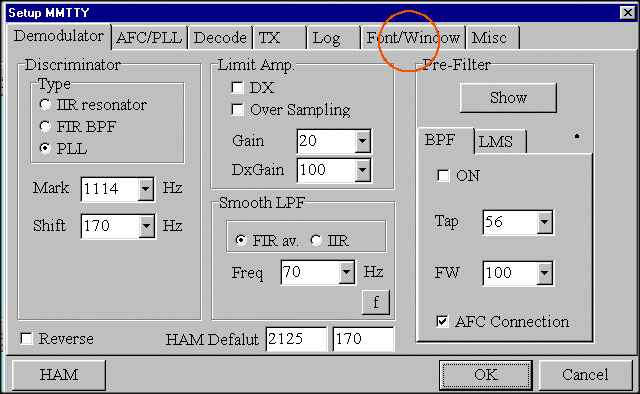

Za menjavo barve kliknite na OPTIONS nato izberite SETUP MMTTY,kjer boste videli naslednje:

Kliknite na FONT/ WINDOW kot je prikazano z rdečim krogom,spodaj.

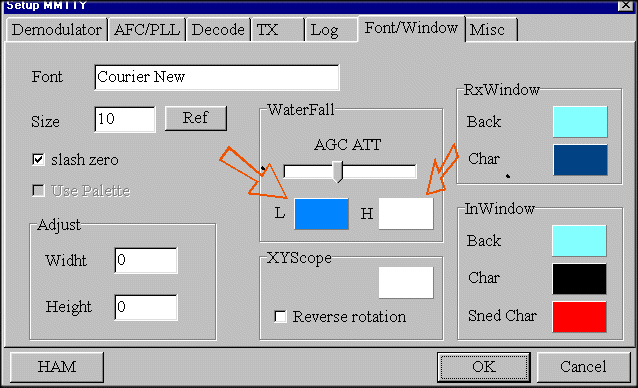

Ko boste kliknili na FONT/WINDOW boste videli naslednje pogovorno okno

Za zamenjavo barve ozadja (L ) kliknite na pravokotnik in izberite svojo barvo iz palete. Da bi zamenjali barvo displeja signala,kliknite v H območje in spet izberite barvo.Enako lahko naredite za X-Y Scope. Izberite previdno nove barve,da bodo signali vidni razločno.

Sprejemanje šibkih signalov

Mako priporoča naslednje;
Uporabljajte IIR v večini primerov. Za flutter, priporoča,da je "BW" nastavitev zamenjana iz 50 na 100.

Nastavitev AFC (Automatic Frquency Control)

Oba, JA7UDE svetuje:

Since the discriminator has a very narrow band pass filter, you will not be able to decode RTTY even with a small frequency drift. For this reason, MMTTY has an automatic frequency controller, AFC.
The AFC analyzes and reduces the frequency lag by using the FFT function, so that the AFC works only when the FFT is operational (the FFT box must be checked). The AFC periodically checks the spectrum every 300msec to detect twin peaks. It incrementally adjusts the frequency by calculating the difference between the recorded and real frequencies. The central frequency of the frequency discriminator is adjusted by changing the coefficients of the DSP calculation routine. In the PLL mode, it is done by changing the free running frequency of the VCO.

AFC parametre lahko spremenite v option meniju.

*Shift: z njim izbereš metodo frekvenčne regulacije (glej nižje)

*Time: Manjša time vrednost omogoča hitrejše delovanje AFCja
*SQ: Manjša SQ vrednost omogoča AFS-kaju, delo pri nizkih signalih
*Sweep: z njim nastavimo kako daleč bo AFC sledil ciljnemu signalu
(frequency = shift width x Sweep)

Izbira Shift metode

*Free: AFC deluje neomejeno ( AFC prosto sledi signalu)
*Fixed: AFC ne spreminja frekvence avtomatično

HAM: AFC uporablja 170/200/220/240 Hz za pomik k ciljni frekvenci
*FSK: AFC uporablja 170/200/220/240 Hz za zamik širine vendar ne spreminja centralne frekvence

Mark frekvenca mora biti 800 Hz ali višja. Space frekvenca mora biti 2700 Hz al i nižja.

Oddaja

Enostavno, v kolikor imate RX/TX in PC pravilno povezana , RX/TXnastavljen na LSB, moč oddajnika na približno 50%, in anteno pravilno izbrano. Pritisnite gumb z napisom TX in slišali boste značilni RTTY zvok na svojem računalniku. Tekst katerega boste pisali za oddajo se bo izpisoval v spodnjem oknu zaslona.

MMTTY vam s svojimi makroji odlično pomaga pri pripravi teksta za oddajo V vsakem makroju lahko besedilo spreminjate s pritiskom na DESNO miškino tipko. Tukaj je popolna lista makro ukazov s katerimi si pomagate pri pisanju besedil v makrojih.

Macro Keywords (TxWindow).

\ TxWindow clear (define top letter)
\ Auto change to receive (define last letter)
%c HisCall
%r HisRST
%R Only RST in HisRST
%N Only Contest-Number in HisRST
%n HisName
%q HisQTH
%m MyCallsign
%s MyRST
%g HELLO/GOOD MORNING/AFTERNOON/EVENING
%f GM/GA/GE
%L Send LTR Code
%F Send FIG Code
%E exit define
^ Wait about 1sec
_ Send Mark signal
~ Stop Mark signal
[ Disable Diddle
] Enabled Diddle

Macro Keywords(Macro Button).

\ Send via TxWindow(define top letter)
\ Auto change to receive (define last letter)
# Set to TxWindow(define top letter)
# repeat message(define last letter)
%c HisCall
%r HisRST
%R Only RST in HisRST
%N Only Contest-Number in HisRST
%n HisName
%q HisQTH
%m MyCallsign
%s MyRST
%g HELLO/GOOD MORNING/AFTERNOON/EVENING
%f GM/GA/GE
%L Send LTR Code
%F Send FIG Code
%E exit define
_ Send Mark signal
~ Stop Mark signal
[ Disable Diddle
] Enabled Diddle

Logging features

....

Nekoč se bo nadaljevalo !

S53X

11.september 2000

www.qsl.net/s53x/

...............................................

---
