Stran je poskus,da prikaže različne sheme vmesnikov za razlčne modele radijskih postaj in nastavitev zvočnih kartic. Vse od 26. Decembra 1998, ko je bila prvč predstavljena PSK31 verzija zvočne kartice je po mnogih razpravah , poizkusih in zmedi , počasi začel nastajati model vmesnika. Razumevanje vmesnika je pomembno, saj vam prihrani mnogo časa in skrbi.

Razpredelnica prikazuje različne točke spojitve pri radijkih postajah

Radio
Model
Shema
ref: A
(AF o/p) Shema
ref: B
(mic i/p) Shema
ref: C
(PTT) Shema
ref: D
(Morse Key) Vec pomoči dobite preko
e-pošte od:

Kenwood TS140 'ACC 2'
zadnja stran
pin3 i/p
pin4 gnd 'ACC 2'
zadnja stran
pin11 i/p
pin12 gnd 'ACC 2'
zadnja stran
pin13 i/p
pin8 gnd 'KEY'
¼ vtičnica zadaj N6XEV

Kenwood TS430 'Remote'
zadaj
pin 1 'Mic'
spredaj
pin 1 sig
pin 7 gnd 'Remote'
zadaj
pin3 i/p
shield, gnd 'KEY'
¼ vticnica zadaj NY2U

Kenwood TS440 'EXT.SP 8Ω'
1/8vticnica zadaj 'AFSK IN'
RCA skt zadaj 'ACC 2'
zadaj
pin13 i/p
pin8 gnd 'KEY'
¼ vticnica zadaj WM2U

Kenwood TS450 'EXT.SP 8Ω'
1/8vticnica zadaj 'ACC 2'
pin 11 sig
pin 12 gnd 'ACC 2'
pin13 i/p
pin8 gnd 'KEY'
¼ vticnica zadaj W9DMK

Kenwood TS450 'ACC 2'
pin 3 sig
pin 4 gnd 'ACC 2'
pin 11 sig
pin 12 gnd 'ACC 2'
pin9 i/p
pin8 gnd 'KEY'
¼ vticnica zadaj VE5KC

Kenwood TS680
690,570,711,790
811,870,930,940
950
'ACC 2'
zadaj
pin3 i/p
pin4 gnd 'ACC 2'
zadaj
pin11 i/p
pin12 gnd 'ACC 2'
zadaj
pin9 i/p
pin8 gnd 'KEY'
¼ vticnica zadaj Kenwood

Kenwood TS850
'Speaker'
Spojeno v vticnici zadaj
'ACC 2'
pin 11 signal
pin 12 gnd 'ACC 2'
pin 9 signal
pin 8 gnd 'KEY Input'
zadaj N1DMA

Yaesu FT840 'AF OUT'
RCA vticnica zadaj 'Mic Input'
pin 8 i/p
pin 7 gnd 'PTT Acc'
RCA zadaj 'KEY Input'
zadaj KB2QQM

Yaesu FT900CAT 'DVS-2'
pin2
zadaj 'DVS-2'
pin 1
zadaj 'DVS-2'
pin 3
zadaj 'KEY'
¼" 3-polna vticnica zadaj W6HAP

Yaesu FT920 'Data Port'
pin4
gnd p2 'Phone Patch'
vticnica skt 'Data Port'
pin 3
gnd p2 'KEY'
¼" 3-polna vticnica zadaj KC7DH

Yaesu FT990 'AF OUT'
RCA vticnica zadaj 'PATCH IN'
RCA vticnica zadaj 'neznano'

'KEY'
neznano SP6NVK

Yeasu
FT1000MP 'DVS-2'
Voice Out 'DVS-2'
Voice In 'DVS-2'
PTT 'KEY'
neznano W5TX

Ten-Tec Omni
546 A,B,C & D 'PATCH OUT'
RCA vticnica zadaj 'PATCH IN'
RCA vticnica zadaj 'PTT'
RCA zadaj 'KEY'
RCA zadaj KF4HEY

Ten-Tec Omni
VI Plus 'PATCH OUT'
RCA vticnica zadaj 'PATCH IN'
RCA vticnica zadaj 'PTT'
RCA zadaj 'KEY'
RCA zadaj W3ZJ

Icom IC-706 'Acc-1'
pin 12 o/p
pin2 gnd
13pin Din
zadnji panel 'Acc-1'
pin 11
13pin Din
zadnji panel 'Acc-1'
pin 3
pin 2 gnd
13pin Din
zadnji panel 'KEY JACK'
zadnji panel
6.4mm vticnica Nobeden!

Icom IC-730 'Accessory'
pin 4 o/p
pin8 gnd od
24 pin skt. zadaj 'Accessory'
pin 5 od
24 pin skt.zadaj 'Accessory'
pin 3 od
24 pin skt. zadaj 'KEY'
Še neznan!! N0MEU

Icom IC-740 'Accessory'
pin 4 o/p
pin8 gnd od
24 pin skt.zadaj 'Accessory'
pin 5 od
24 pin skt.zadaj 'Accessory'
pin 3 od
24 pin skt. zadaj 'KEY'
Še neznan!! WB8ERJ

Icom IC-746 'Acc-1'
pin 5 o/p
pin2 gnd
zadnji panel 'Acc-1'
pin 4
zadnji panel 'Acc-2'
pin 6 vhf sig.
pin 3 hf sig.
pin 2 gnd
zadnji panel 'KEY JACK'
zadnji panel
6.4mm vticnica M1DGQ

Icom IC-735 'ACC-1'
pin 5 o/p
pin2 gnd
zadnji panel 'ACC-1'
pin 4
zadnji panel 'ACC-1'
pin 3
zadnji panel 'KEY JACK'
zadnji panel
¼"vticnica DL2RR
Icom IC-756Pro 'Acc-1'
pin 5 o/p
pin2 gnd
zadnji panel 'Acc-1'
pin 4
zadnji panel 'Acc-2'
pin 3 hf sig.
pin 2 gnd
zadnji panel 'KEY JACK'
zadnji panel
¼"vticnica W9GB
Kachina
505DSP 'ACC-1'
DB-25M skt.
pin 16 sig
pin 14 gnd 'ACC-1'
DB-25M skt.
pin 17 sig
pin 14 gnd 'ACC-1'
DB-25M skt.
pin 18 sig
pin 14 gnd 'KEY'
Kontrolna glava
1/8" stereo W5EUT

Radio Shack
HTX-100 Še ni na razpolago !!!!

Trio 9000
2 mtr. mobile
'Ext. Speaker.'
3.5mm vticnica zadaj 'Mic Plug'
6 pin skt.
prvi panel 'Standby'
2.5mm vticnica zadnji panel 'KEY'
3.5mm vticnica zadnaj na vrhu M1DGQ

Imaš Kenwood Radio in v tabeli nisi našel vezave zanj?Brez panike! Downloadaj PDF file direktno od Kenwood. če ni na tem spisku pomeni,da ni bil nikoli narejen :)

Druge strani o priključitvi postaj
KM1Z Fran
Hook-it-up
W5BBR Bill
Lectrokit
RIGblaster
KC7DH Chuck
K4ABT Buck

Če nisi našel tukaj,poskusi 'TNC to Radio Hook-Up' stran od Buck Rogersa,K4ABT

Dobro,dobro! Torej, raje kupiš že narejen vmesnik za PC in postajo. Preglej prijeten zavojček od N1ZZ z imenon RIGblaster
Počakaj!!! Če imaš novo virtualno konzolo za Kachina ali, Pegasus prvo preberi Georgejeve Notes

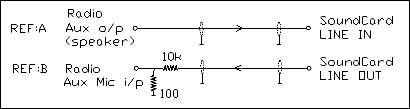

Najprej! Nareditečimbolj enostavno. Povezava prikazuje posamezno povezavo med Avdio izhodom postaje in LINE IN zvočne kartice ,ter enostaven 100:1 atenuator vezan med Radio Aux. Mic IN in LINE OUT zvočne kartice.

Delilec 100:1 je zelo pomemben kajti na izhodu zvočne kartice lahko dobimo napetost tudi 1 volt,mikrofonski vhod pa je nominalno 10mvoltov. Temu sledi,da bi brez atenuatorja prišlo do preojačanja mikrofonskega vhoda ,kar bi za posledico imelo široko pasovno širino in prišlo bi do dramatičnega nezaželenega špricanja.

Poskusi najprej to povezavo če imaš čisto oddajo in brez povratnih motenj preko ozemljitve,je to to. Zadevo si rešil. Mnogo HAMov dela ravno s to povezavo.Imaš še vedno težave?

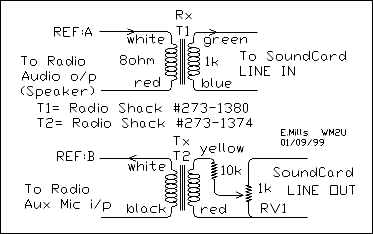

Torej! Imaš težave z zanko preko zemlje? Se pravi,da je naslednji korak izoliranje tvoje zvočne kartice od postaje.Da to dosežeš si dobro oglej preizkušeno vezavo na desni.

S tem načrtom sprožimo PTT linijo na oddajo z VOX'om.

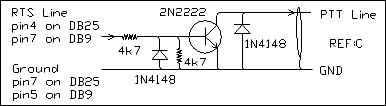

Z zelo enostavnim transistorskim vezjem lahko naredimo avtomatski preklop PTT oddaje na postaji.Vezava uporablja RTS linijo na aktivnem COM portu. Napetost na njem niha med, od -12v/-5v do +12v/+5v,kar pomeni ,da je ta linija stalno 'vroča'. Da bi izoliral RTS linijo od drugih naprav katere so priključene na istem COM portu,moraš vključiti pretikalo.

Kaj to pomeni? To,da ne rabiš posebnega COM porta samo za to uporabo.
Pomembno: Prekontrolirajte ima PTT in/ali Keying linija pozitivno napetost ,katero ob dotiku z zemljo aktivira oddajo.Sicer vam ta vezava ne bo delovala.

Vezava PTT oddaje.

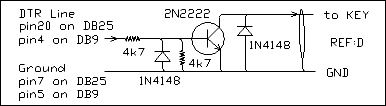

Vezava za razne CW programe.

Radio Model	Shema ref: A (AF o/p)	Shema ref: B (mic i/p)	Shema ref: C (PTT)	Shema ref: D (Morse Key)	Vec pomoči dobite preko e-pošte od:
Kenwood TS140	'ACC 2' zadnja stran pin3 i/p pin4 gnd	'ACC 2' zadnja stran pin11 i/p pin12 gnd	'ACC 2' zadnja stran pin13 i/p pin8 gnd	'KEY' ¼ vtičnica zadaj	N6XEV
Kenwood TS430	'Remote' zadaj pin 1	'Mic' spredaj pin 1 sig pin 7 gnd	'Remote' zadaj pin3 i/p shield, gnd	'KEY' ¼ vticnica zadaj	NY2U
Kenwood TS440	'EXT.SP 8Ω' 1/8vticnica zadaj	'AFSK IN' RCA skt zadaj	'ACC 2' zadaj pin13 i/p pin8 gnd	'KEY' ¼ vticnica zadaj	WM2U
Kenwood TS450	'EXT.SP 8Ω' 1/8vticnica zadaj	'ACC 2' pin 11 sig pin 12 gnd	'ACC 2' pin13 i/p pin8 gnd	'KEY' ¼ vticnica zadaj	W9DMK
Kenwood TS450	'ACC 2' pin 3 sig pin 4 gnd	'ACC 2' pin 11 sig pin 12 gnd	'ACC 2' pin9 i/p pin8 gnd	'KEY' ¼ vticnica zadaj	VE5KC
Kenwood TS680 690,570,711,790 811,870,930,940 950	'ACC 2' zadaj pin3 i/p pin4 gnd	'ACC 2' zadaj pin11 i/p pin12 gnd	'ACC 2' zadaj pin9 i/p pin8 gnd	'KEY' ¼ vticnica zadaj	Kenwood
Kenwood TS850	'Speaker' Spojeno v vticnici zadaj	'ACC 2' pin 11 signal pin 12 gnd	'ACC 2' pin 9 signal pin 8 gnd	'KEY Input' zadaj	N1DMA
Yaesu FT840	'AF OUT' RCA vticnica zadaj	'Mic Input' pin 8 i/p pin 7 gnd	'PTT Acc' RCA zadaj	'KEY Input' zadaj	KB2QQM
Yaesu FT900CAT	'DVS-2' pin2 zadaj	'DVS-2' pin 1 zadaj	'DVS-2' pin 3 zadaj	'KEY' ¼" 3-polna vticnica zadaj	W6HAP
Yaesu FT920	'Data Port' pin4 gnd p2	'Phone Patch' vticnica skt	'Data Port' pin 3 gnd p2	'KEY' ¼" 3-polna vticnica zadaj	KC7DH
Yaesu FT990	'AF OUT' RCA vticnica zadaj	'PATCH IN' RCA vticnica zadaj	'neznano'	'KEY' neznano	SP6NVK
Yeasu FT1000MP	'DVS-2' Voice Out	'DVS-2' Voice In	'DVS-2' PTT	'KEY' neznano	W5TX
Ten-Tec Omni 546 A,B,C & D	'PATCH OUT' RCA vticnica zadaj	'PATCH IN' RCA vticnica zadaj	'PTT' RCA zadaj	'KEY' RCA zadaj	KF4HEY
Ten-Tec Omni VI Plus	'PATCH OUT' RCA vticnica zadaj	'PATCH IN' RCA vticnica zadaj	'PTT' RCA zadaj	'KEY' RCA zadaj	W3ZJ
Icom IC-706	'Acc-1' pin 12 o/p pin2 gnd 13pin Din zadnji panel	'Acc-1' pin 11 13pin Din zadnji panel	'Acc-1' pin 3 pin 2 gnd 13pin Din zadnji panel	'KEY JACK' zadnji panel 6.4mm vticnica	Nobeden!
Icom IC-730	'Accessory' pin 4 o/p pin8 gnd od 24 pin skt. zadaj	'Accessory' pin 5 od 24 pin skt.zadaj	'Accessory' pin 3 od 24 pin skt. zadaj	'KEY' Še neznan!!	N0MEU
Icom IC-740	'Accessory' pin 4 o/p pin8 gnd od 24 pin skt.zadaj	'Accessory' pin 5 od 24 pin skt.zadaj	'Accessory' pin 3 od 24 pin skt. zadaj	'KEY' Še neznan!!	WB8ERJ
Icom IC-746	'Acc-1' pin 5 o/p pin2 gnd zadnji panel	'Acc-1' pin 4 zadnji panel	'Acc-2' pin 6 vhf sig. pin 3 hf sig. pin 2 gnd zadnji panel	'KEY JACK' zadnji panel 6.4mm vticnica	M1DGQ
Icom IC-735	'ACC-1' pin 5 o/p pin2 gnd zadnji panel	'ACC-1' pin 4 zadnji panel	'ACC-1' pin 3 zadnji panel	'KEY JACK' zadnji panel ¼"vticnica	DL2RR
Icom IC-756Pro	'Acc-1' pin 5 o/p pin2 gnd zadnji panel	'Acc-1' pin 4 zadnji panel	'Acc-2' pin 3 hf sig. pin 2 gnd zadnji panel	'KEY JACK' zadnji panel ¼"vticnica	W9GB
Kachina 505DSP	'ACC-1' DB-25M skt. pin 16 sig pin 14 gnd	'ACC-1' DB-25M skt. pin 17 sig pin 14 gnd	'ACC-1' DB-25M skt. pin 18 sig pin 14 gnd	'KEY' Kontrolna glava 1/8" stereo	W5EUT
Radio Shack HTX-100	Še ni na razpolago !!!!
Trio 9000 2 mtr. mobile	'Ext. Speaker.' 3.5mm vticnica zadaj	'Mic Plug' 6 pin skt. prvi panel	'Standby' 2.5mm vticnica zadnji panel	'KEY' 3.5mm vticnica zadnaj na vrhu	M1DGQ
Imaš Kenwood Radio in v tabeli nisi našel vezave zanj?Brez panike! Downloadaj PDF file direktno od Kenwood. če ni na tem spisku pomeni,da ni bil nikoli narejen :)				*Druge strani o priključitvi postaj* KM1Z Fran Hook-it-up W5BBR Bill Lectrokit RIGblaster KC7DH Chuck K4ABT Buck
Če nisi našel tukaj,poskusi 'TNC to Radio Hook-Up' stran od Buck Rogersa,K4ABT
Dobro,dobro! Torej, raje kupiš že narejen vmesnik za PC in postajo. Preglej prijeten zavojček od N1ZZ z imenon RIGblaster
Počakaj!!! Če imaš novo virtualno konzolo za Kachina ali, Pegasus prvo preberi Georgejeve Notes

Najprej! Nareditečimbolj enostavno. Povezava prikazuje posamezno povezavo med Avdio izhodom postaje in LINE IN zvočne kartice ,ter enostaven 100:1 atenuator vezan med Radio Aux. Mic IN in LINE OUT zvočne kartice.
Delilec *100:1* je zelo pomemben kajti na izhodu zvočne kartice lahko dobimo napetost tudi 1 volt,mikrofonski vhod pa je nominalno *10mvoltov.* Temu sledi,da bi brez atenuatorja prišlo do preojačanja *mikrofonskega vhoda* ,kar bi za posledico imelo široko pasovno širino in prišlo bi do dramatičnega nezaželenega špricanja.
Poskusi najprej to povezavo če imaš čisto oddajo in brez povratnih motenj preko ozemljitve,je to to. Zadevo si rešil. Mnogo HAMov dela ravno s to povezavo.Imaš še vedno težave?
