Icom CI-V vmesnik
|
|
|
Ker
Icom navija cene za razne dodatke postaj,

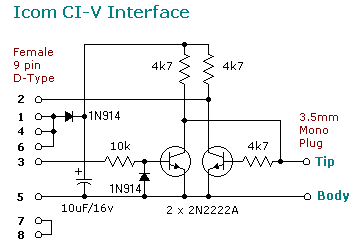

mnogo Hamov namesto tega improvizira. Kar nekaj načrtov je bilo objavljenih za CI-V vmesnik, v glavnem narejenih z uporabo MAX232 IC. Tukaj
je zelo enostaven CI-V vmesnik, katerega je izrisal OK2WY. Čeprav se vezje
ne prilagaja točno RS-232 specifikaciji, deluje zelo dobro in
njegova prednost je v tem,da je izvedeno enostavno znotraj DB9 konektorja. Upoštevajte,da
izpisana vrednost upora 4K7 pomeni 4700 ohmov. Tip transistorjev ni
kritičen,2N2222A je v načrtu zato,ker je imel avtor poln predal le-teh. Vmesnik je bil v uporabi na različnih PC'jih in Notebook'ih skupaj z IC735 in IC706MkIIG. Nobenih težav ni bilo niti pri 19200 baud z IC706. Če se pojavi potreba po PTT funkciji preko COM porta,uporabi pin 7 (RTS) za njeno izvedbo. |
|
|
|
|
Tu je nekaj povezav do programov za nadzor Icom postaj s CI-V : |
|
|
- Freeware
program za preizkus CI-V bus |
|
|
- Freeware
program za nadzor Icom postaj in CI-V
bus monitor |
|
|
- Freeware
program za nalaganje IC706 memorij |
|
|
- Shareware
nadzor Icom postaj in logging program |
|
