K5MR Antenna Farm

K5MR's 6 towers, left to right:
Towers 1-3: 15m, 10m, and 20m Monobanders
Towers 4-6:  20m, 15m, and 10m Stacks

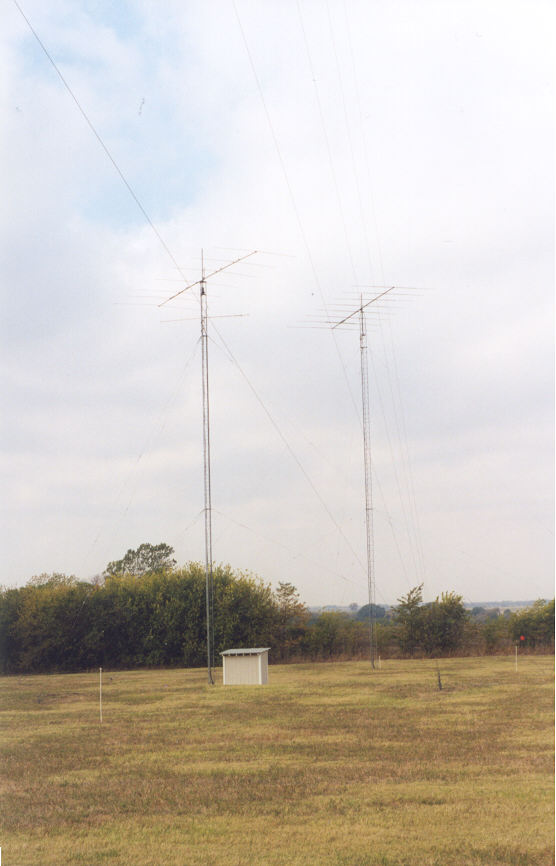

Towers 2 (left) and 1 (right)
7 element 10 meter monobander at 70'
8 element 15 meter monbander at 90'
The remote wiring shed is at the base of 10m tower
Tower 3
6 element 20 meter monobander at 100'
Small green container to the left of tower
base is the trash-can tuning unit for the
80 meter bobtail array


Tower 4
4/4/4 element 20 meter stack
180'/110'/65' - Middle fixed on Europe
3 element 40 meter yagi at 170'
Tower 4
Another Shot
All stacks are controlled using WX0B Stack Match Boxes


Tower 5
6/6/6 element 15 meter stack
160'/90'/45' - All independent rotary
5 element 10 meter yagi at 170'
Tower 6
6/6/6 element 10 meter stack
120'/80'/40' - Middle fixed on Europe
2 element 40 meter yagi at 115'

See additional antenna information and pictures, or return to main page
