6N-FE88ESが２発のバックロード

FEシリーズの最高傑作だとおもいます。


「最高」や、「もっとも」がいっぱいあるようになってしまい、それらを集めて組みなおすことを考えました。
ひとつは、偶然うまくいったFE-88ESのダブルバスレフに、F120Aを入れました。
もうひとつは、以下のD-10バックロードの箱にFE88ESを２つ入れたものです。
そもそも6N-88ESは、バックロード用の設計だとおもったからです。

  1. ２つつくの？

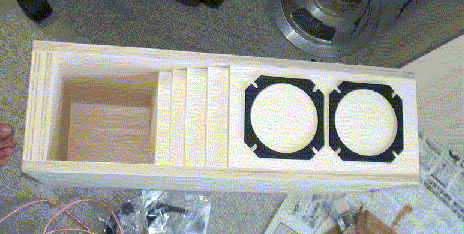

    2. 現物あわせで、12cm用のグリルを使いました。なぜ12cm用のグリルかは、はめるときに写真をつけます。10cm用のグリルも使えます

    左右で違うとかっこう悪いので、パッキンを使ってセンターを出しました。

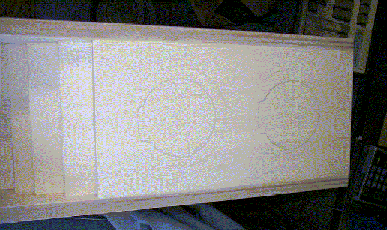

  2. まじめにケガキ


    3. とにかくこのユニットだけは、フランジの外径と、マグネットの外径が近すぎて、取り付け穴を細密に加工しないと、取り外しがきかなくなります。

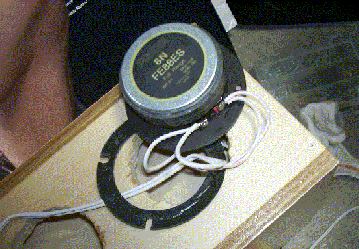

  3. 配線の取り回し


    4. 取り付け穴を通しやすいように配線します。端子を折り曲げているのを見ると、参考になるかも。

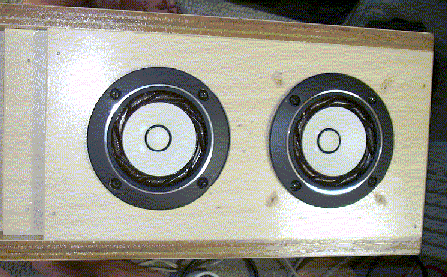

  4. ２つ並びました


    5. 穴がユニットのマグネットぎりぎりに開いていて、ケーブルがやっぱり引っかかるので、ユニットを取り付けるというよりも、叩き込むに近いです。

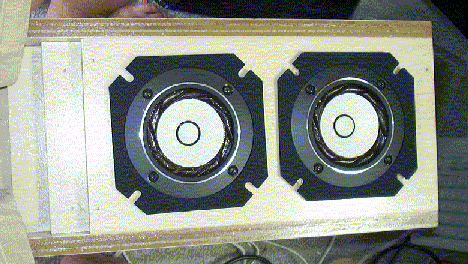

    以下、１２ｃｍのグリルがどうつくかを見せます。グリルのパッキンをはめたところ。

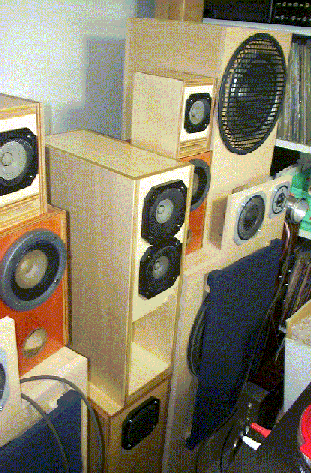

  5. 出来上がりの見てくれ良し


    6. 側板の木目を見てやってください。
    作者吉澤氏の苦労が伺えます。

今度は、どういう「最優秀」かというと、８ｃｍ-１０のＦＥシリーズの中での最優秀です。どこまで低いところまで再生できるかは、大口径に勝てませんが、その中でも低域の切れは一番です。

８ｃｍユニットというのは不思議なところがあって、これだけ比較するものがあると、小口径にもかかわらず、ツイータが欲しくなるところです。ホーンのドライバとして使って、相対的に低域が強まると、逆に高域がさびしくなるようです。

管の出口に階段をつけました

  1. ５段の階段を積み上げました


    2. 見た目のために、５段積み上げました。
    張りあわせば、木工ボンドを薄めて使い、ニスがけもしました。


  2. 音は？


    3. 見た目の満足のために追加工したのですが、低域が延びてすっきりしました。効果あるので、お勧めできます。理由は？？重石とか、前後の重量バランスが効いているのかもしれません。

これ以上のものは、、-
