3CX-3000A7を使用して、7-28MHzの基本的Ampの製作です。
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　2005Apr25
　毎回おなじみの、Eimac3CX-3000A7を使用して、基本的なAmpの製作です、周波数は欲張らず
7-28MHzです、お気に入りの、高耐圧のバリLを用い、VVCも5-100PFと最低容量の少ないモノを
使用して、気持ちの良いAmpになりました。

　高圧をいつものように高めに設定して、負荷時でも5KVを維持していますので、FT-1021Xを使用し
て、Outは、5KWと満足に行く値です、28MHzもQが高く取れ、能率もLow.BandなみのFBな動作状態

です。

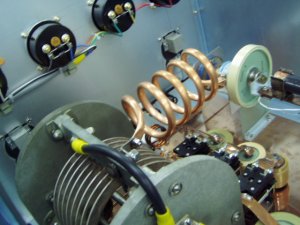

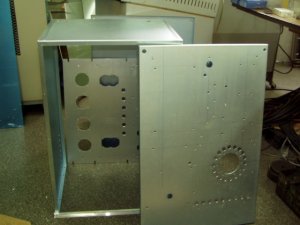

完成した3CX-3000A7Amp	シャーシ加工全てはここから始まる	今回もお気に入りバリL

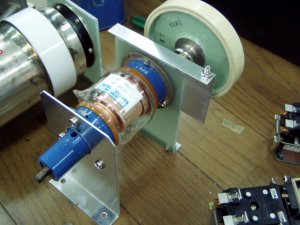

5-100PFVVC	裏の全体	斜めから写してみました

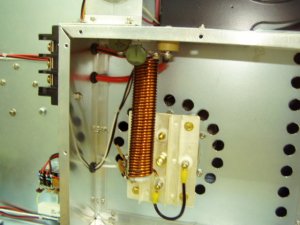

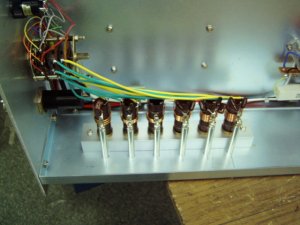

入力同調回路	ヒーター用端子板	ヒーター用RFC
完成したRFデッキ	後ろに少し余裕	NewEimac3CX-3000A7

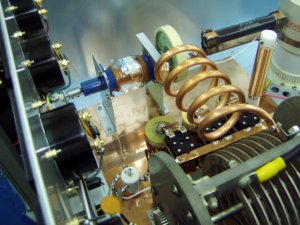

28MHz用タンクコイル	メーター裏	全体の接続

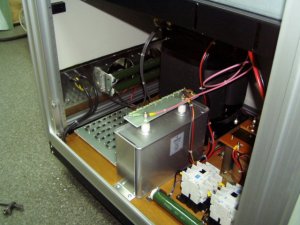

電源部です、単相10KVA	マグネットと抵抗は、ステップスタート	FT-1021XでCWキャリアー
