自作のリモート同軸切り替え器を紹介します。構造は簡単なもので、 写真を見ていただけばすべてわかると思います。これは数年間タワ ー上に上がっていたのですが、アンテナの変更等のために取り外し たときに撮影しました。

写真１　全景

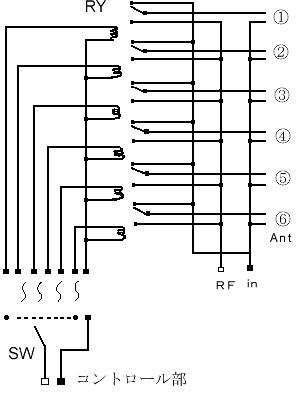

図１　図のように、リレーに電圧がかかっていない状態では、 すべての同軸の心線側は網線側に接続されています。電圧が加わ ったリレー１個がアンテナに接続されます。リレーはオムロンの ＬＹ－２という、ごく一般的なリレーです。リレーは２回路２接 点ですが、２回路をパラレルで使い、電流容量を高めています。

写真２　リレー部とコネクタ部を拡大して見たところ。中央のコ ネクタが給電するコネクタ。左右のコネクタがアンテナに接続するコ ネクタです。
