そのため色々な受信アンテナを試みている。１９７０年代には周辺が田圃だったので、稲刈り後はビバレージをＥＵ方向に張らせてもらっていたので問題はなかった。しかしその後宅地造成が盛んになり田圃は潰される一方で 展開不可能になったので、スモールループ、ＣＤ－７８Ｌ改造のロータリーダイポール、ＥＷＥなどを使用してみた。この中ではロータリーダイポールが良かったのだがアンテナエレベータの重量制限（当時は７１４－ＸＸを上げていたので、）のため下ろしてしまった。
ＥＷＥは評判が高かったので作ってみたが理屈がよく解らぬままやったので勘所がわからず、効果なしと判断してしまった。納得ゆくまで調整できずに終わったのは、病気で倒れて体が不自由になってしまったことが最大の理由ではある。しかし、その後ＥＷＥは効果的に動作させるにはアースが重要な要素だということで再現性が難しく、成功した人はそう多くはなかったようだ。
そのＥＷＥの欠点を補うために、アースの状態に左右されにくい改良型としてＥＡ３ＶＹホセが３角形にしてアースから浮かし、ＥＷＥ同様の指向性を持つ小型アンテナを開発した。現在のペナント、フラッグ、Ｋ９ＡＹ，の原型である。Ｋ６ＳＥはこのアンテナをＥＺＮＥＣでシミュレートして１６０ｍ用として最適のサイズを割り出し実用化したのがペナントアンテナ、ＦＬＡＧアンテナであり、その形状からそう命名されたものだ。
Ｋ９ＡＹはさらに改良し終端抵抗と給電点を地上で隣り合わせ、これを入れ替えることで指向性を反転させるアンテナを考案し、自分のコールサインをつけたアンテナを商品化している。実際には二組のループを交差し、反転させることで４方向の指向性を得ているがその構造上アースを使用するので、アースの状態に左右される欠点はあるとのことだ。
今シーズン私が使用していた受信アンテナは地上高２メートルのフルサイズダイポールであるが長さが８０メートルだからそこそこに使えていた。しかし異常気象の豪雪で積雪１．５メートルを越え、エレメントの約半分が雪の中となった。健康な体であれば雪中をスキーやカンジキをつけて張り直せるのだが、車椅子の身ではそうも行かず、別の受信アンテナを建設することを考えた。建てるにしても自分ではやれない訳だから、近所の人に頼んで手伝ってもらうことにした。だから形状はシンプルで説明しやすい「ＦＬＡＧ」に決めた。

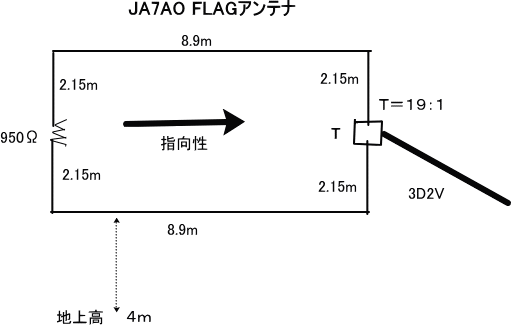

そのフラッグアンテナの形状はＫ６ＳＥが Topband:REFのフオーラムで発表しているオリジナルデータにより作ったので次のようなものである。
ＥＷＥ一族のアンテナの指向性はビバレージとは反対で、終端抵抗を入れた方向と反対方向にＦＢ比がでる。上の図の場合は給電点がフロントとなる。
これを空中に展開するには色々のやり方があるだろうが私の場合は １０メートル長のグラスファイバーポール 「 W-GR-1000H 」を２本を４ＳＱアンテナを作る場合の材料にしても良い、と思い購入してあったのでそれをマストとして使い、それにエレメントを沿わせることにした。
ポール１０ｍ２本を伸ばす。
あらかじめ切り出していたワイヤーをポールに取り付けて建てる。
真ん中は助監督のＸＹＬ

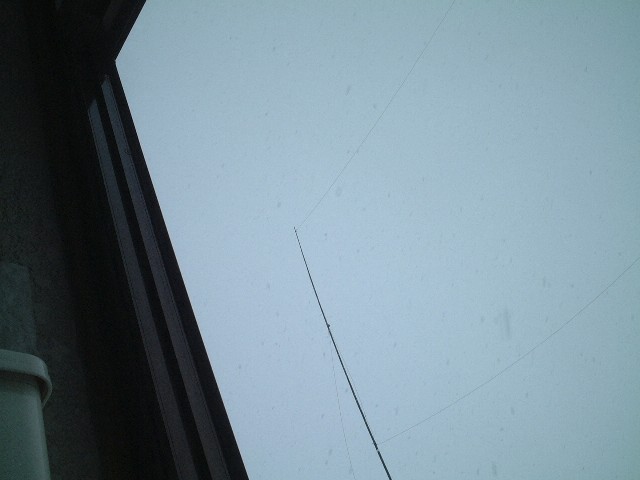

↓展長されたエレメント（左側）

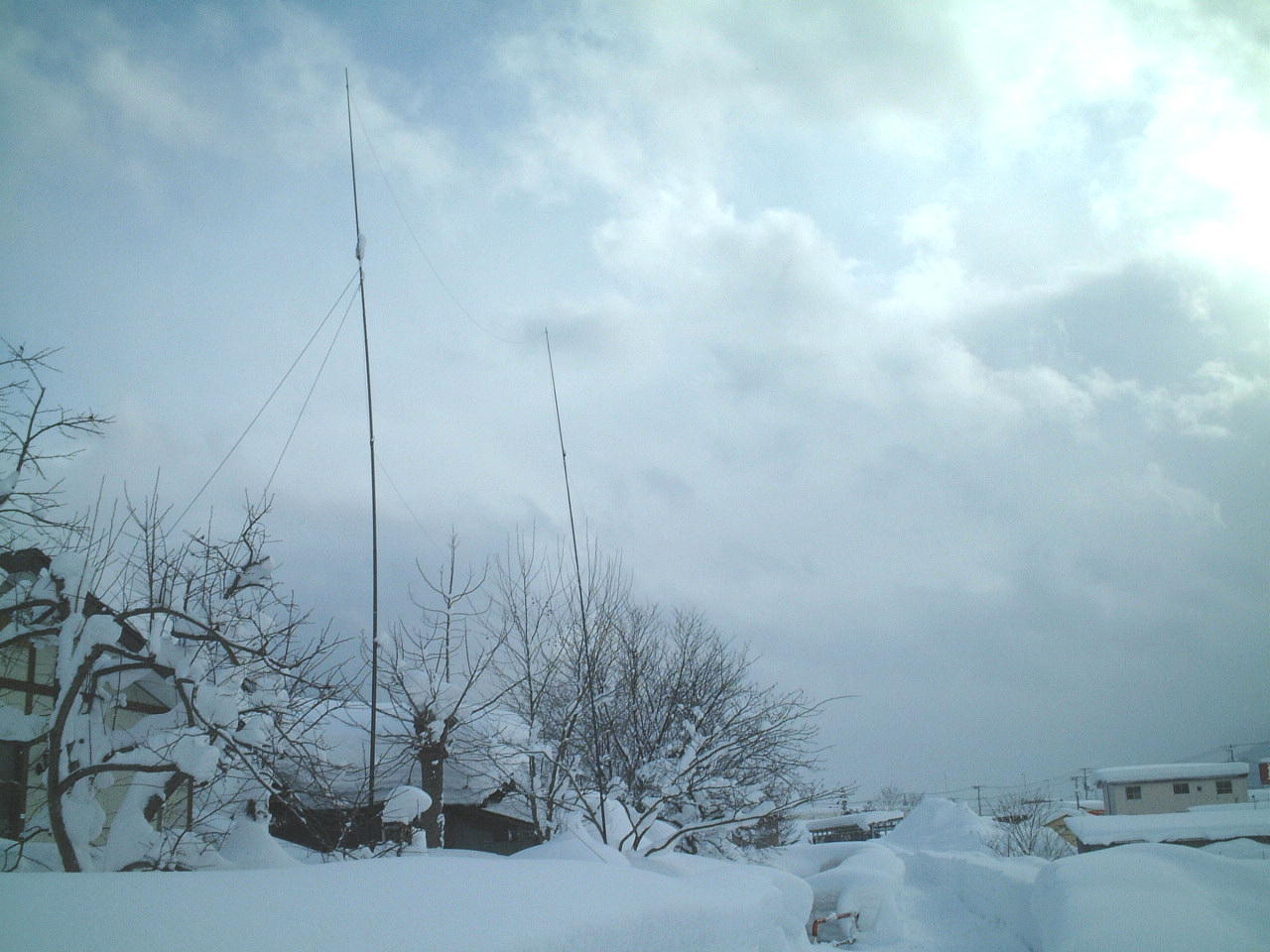

完成した全景（クリックで大きくなります）
左のポールが給電側＝ＵＳＡ方向になる
工事が無事終わってご満悦の監督（ＪＡ７ＡＯ）
アンテナの性能は？
早速シャックに引き込もうとしてケーブル端のＭコネを掴んで飛び上がった。折からの降雪でスノーノイズが押し寄せ、帯電で凄い。コネクタの先端とスリーブでパチパチ放電してアークが飛んでいる。さすがにＲＸの外部受信端子に直接接続するのはためらわれた。フロントエンドがイカレたら困る。非設置系の長いエレメントのアンテナは帯電しやすいからどうしようもないのだから空電電磁波が行き過ぎるまで待つしかない。それから保護回路経由で接続して確認しよう、とはやる心を落ち着けてまずは一服。
スノーノイズが行き過ぎたところで受信開始、ゲイン不足ぎみなのかノイズは全くない。送信アンテナと受信レベルをあわせるためにはプリアンプが必要だ。Ｋ６ＳＥはＭＰ－１０００で使用してプリアンプの必要性は感じなかった、と言っているが２０デシほどの差を感じる。
送信アンテナで聞こえるところはすべて聞こえる。これは当たり前だが、まだプリアンプをいれていないから聞こえる大きさは違う。しかしＦＬＡＧはノイズが少ないからＡＦボリュームを上げれば充分実用にはなる。がしかしレベルあわせをしておかないとオペレートしにくい。ＦＢ比がどれくらいあるかはわからない。いずれは終端抵抗を調整して最適値を見つければ３０デシはとれる、というシミュレーションの結果は出ている。
使用してからまだ日は浅いから結論を報告するにはまだ早いが、ノイズフロアが低いのは有り難い。先日ＫＶ４ＦＺがスポットされたが従来のアンテナではカサカサと信号の存在がやっと解る程度だったがフラッグで聞くとＱＳＢの山では辛うじてやっと符号が解り谷になるとやはり解らない、という程度の差だったが差は認められた。しかし、ビバレージのように今まで聞こえてこなかった信号が聞こえるようになってまるで別世界になった、というような話ではないから過大な期待はできないが、Topband:REFでの使用レポートでは１／２λのビバレージとは同等だとレポートされているから私のＦＬＡＧもまだ改善の余地があるのだろう。
気になっていた点
・送信アンテナからは充分に隔離すること。
・家屋等からできるだけ離すこと。
・指向方向に電力柱が近接していること。
・オリジナルデータは地上高約２メートルとなっているが５メートル近くに上げてしまったのでシミュレーションと少し違う。終端抵抗値に影響あるのではないか？ 等々検討課題も多いので継続して観察のこととします。取り敢えずの報告とする。
マッチングトランス成功！(JA7FUJ 青田)
JA7AO HPに記載されている1：9の巻き方をまねて、４本巻き、シリーズにしたら約1：19になりそうです。 950オームの抵抗をつけＺメーターで1.5ＭＨｚから3ＭＨｚくらいまでＳＷＲ1.2以下でした。 1：16になるのですかね？カットアンドトライでＳＷＲ1.0にするのは時間の問題です。
詳細追加 ４本の電線をまとめてよじります。 これをコアに１４回巻きます。 ＡとＡ’ ＢとＢ’ ＣとＣ’ ＤとＤ’と明記。 Ａ’とＢ Ｂ’とＣ Ｃ’とＤ とつなぐ。 Ｃ’とＤ’間が50オ-ムでＡとＤ’間が950オームです。 これだとＳＷＲ1.2位なので、ＡとＡ’間だけ３回多く巻くと1.5Ｍから2.5ＭＨｚまでバッチリ1.0でした。
