Flagアンテナと地上高 Sorry, This page is written in Japanese.

JA7AO松本OMのページ中のK9AYアンテナ（受信用）…製作はJA0AOQ磯部さん　を読ませていただくと、屋根に上げていた時はよく聞こえていたが地上ではそれほどでないとの記述があります。同じようにスモールループアンテナは雑誌等を読むと、タワー上に置いた方がよいという記述が見られます。それらを検証するためにここでは　Flagアンテナを題材に地上高とビームパターンの関係をシミュレーションした結果をまとめてみます。結果だけ言えば、送信アンテナだけでなく、この種のアンテナも地上高の影響を大きく受けるようです。

Flagアンテナ全景 　大きさは　横１１ｍ、縦４ｍです。なお、このアンテナの大きさには特別の意味はありません。このアンテナをシミュレーションするときに使ったデータはMMANAのEWEアンテナのサンプルファイルを元にしたということと、縦の長さが長い方が性能が良さそうな気がしたということだけです。 ○は給電部です。以下の図で、例えば給電点３ｍHと表示されている図では給電点部分が３ｍHという意味です。（この場合、下側のエレメントの地上高は１ｍHになるということ。） ×は抵抗です。MMANAのEWEアンテナのサンプルファイルをもとにしたものなので８４０Ωです。この抵抗の値によって指向性・FB比が変化しますが、高さによる指向性の変化の方が支配的なようです。この値が最適のようですが、実際に作るときはFB比が最大になるように調整が必要です。

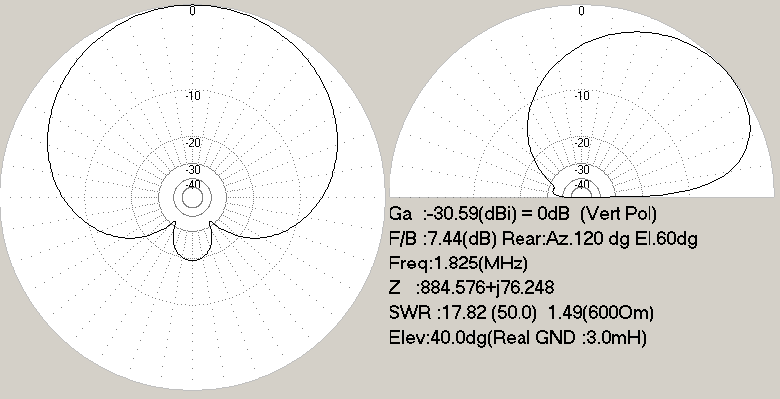

給電点３ｍH

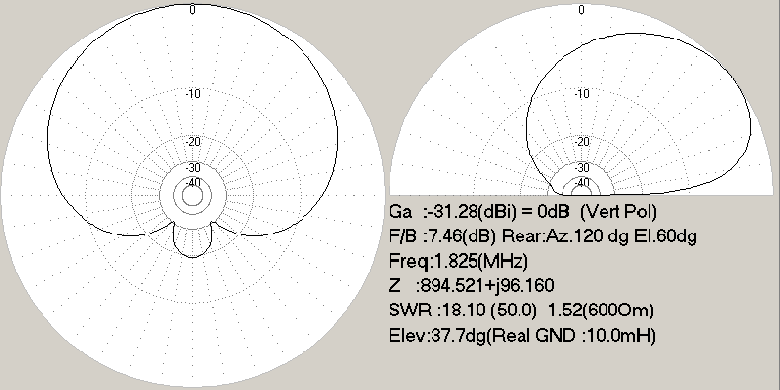

給電点１０ｍH

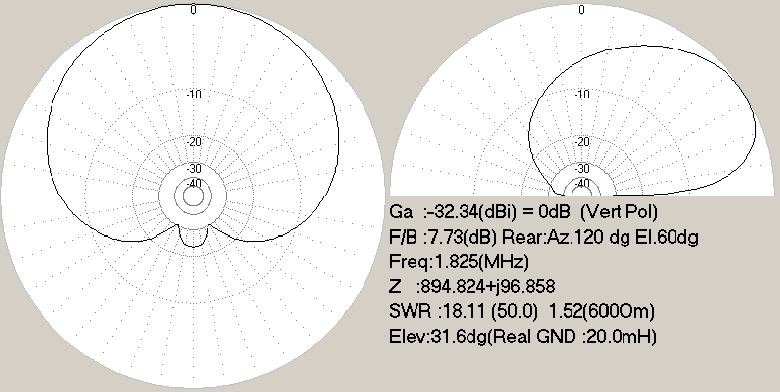

給電点２０ｍH

給電点３０ｍH

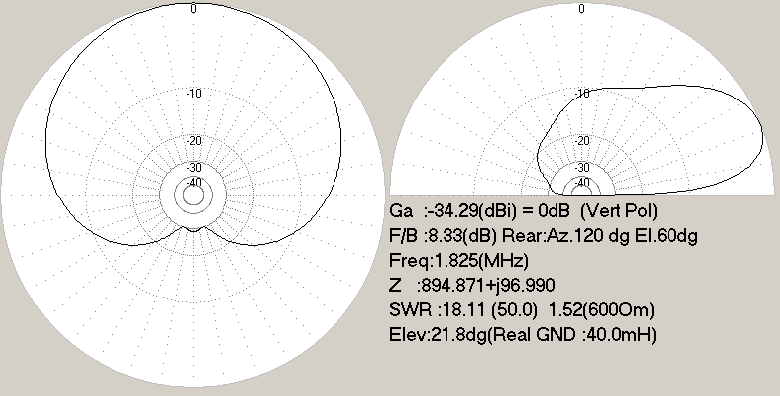

給電点４０ｍH
