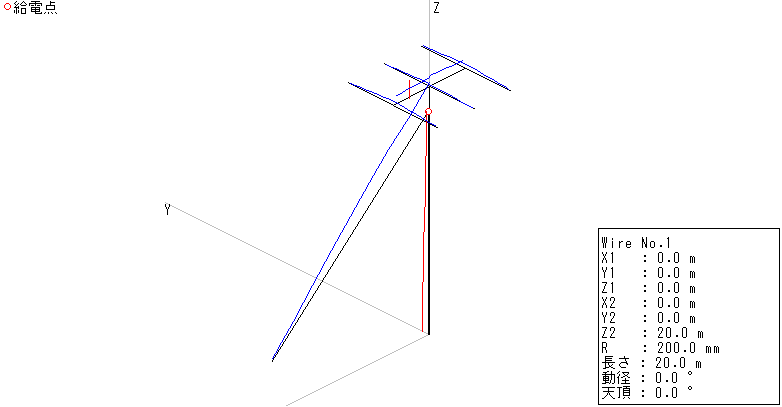

| 80m用スローパーを MMANA（作者 JE3HHT氏のページはここ） で解析してみました。初めタワー上のアンテナは、15m用3エレ八木をイメージしたものを使ったのですが、アンテナの抵抗分が70Ωより下がらなかったため、 20m用3エレ八木をイメージしたものに変えたところ、50Ωとちょうどいい値におさまりました。そのときのアンテナ定義ファイルはここ。アンテナの詳細は定義ファイルを読むか、 MMANAに読み込ませてご覧下さい。図中の赤、青で書かれた曲線は電流分布です。 |
|
| 水平面・垂直面の指向性とアンテナのインピーダンスなど。 |
|
| SWR-周波数 特性 |
|
| キャパシティーハット用に４本の１０ｍ長エレメントを加えたもの。定義ファイルはここ。 |
|

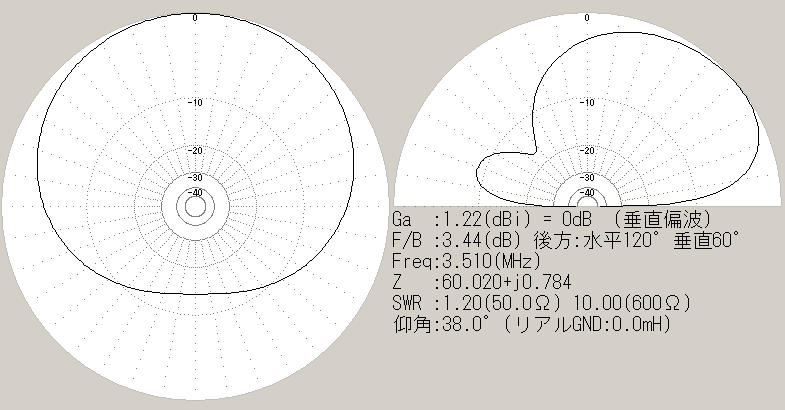

| 水平面・垂直面の指向性とアンテナのインピーダンスなど |
|

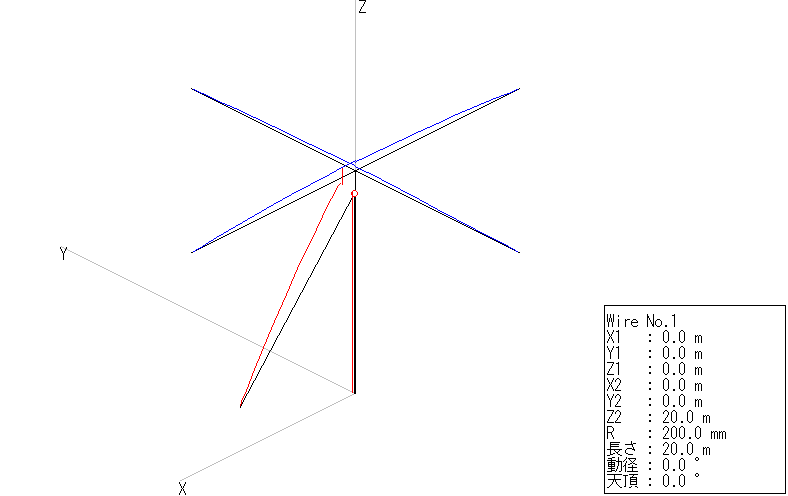

| キャパシティーハット用に 4本の 20m長エレメントを加えたもの。定義ファイルはここ。 |
|

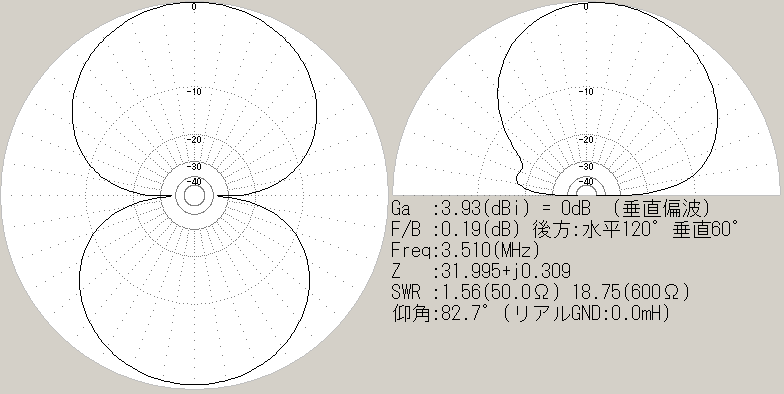

| 水平面・垂直面の指向性とアンテナのインピーダンスなど。上の２つのアンテナに比べゲインが一番高いが、このアンテナは DX用としては使えませんよね？ |
|
