ブームの製作

　　　エレメントの取り付けは組み立て及び分解し易いように蝶ナットを使用します。

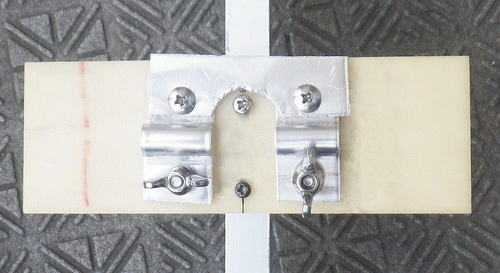

反射器の固定部分

輻射器の固定方法

　　　ブーム組み立て方法

　　　ブーム全長は取り付け部を考慮すると２２０＋２０００＝２２２０となります。

　　　１ｍパイプ2本では不足ですので、下図のように12mmパイプで延長します。

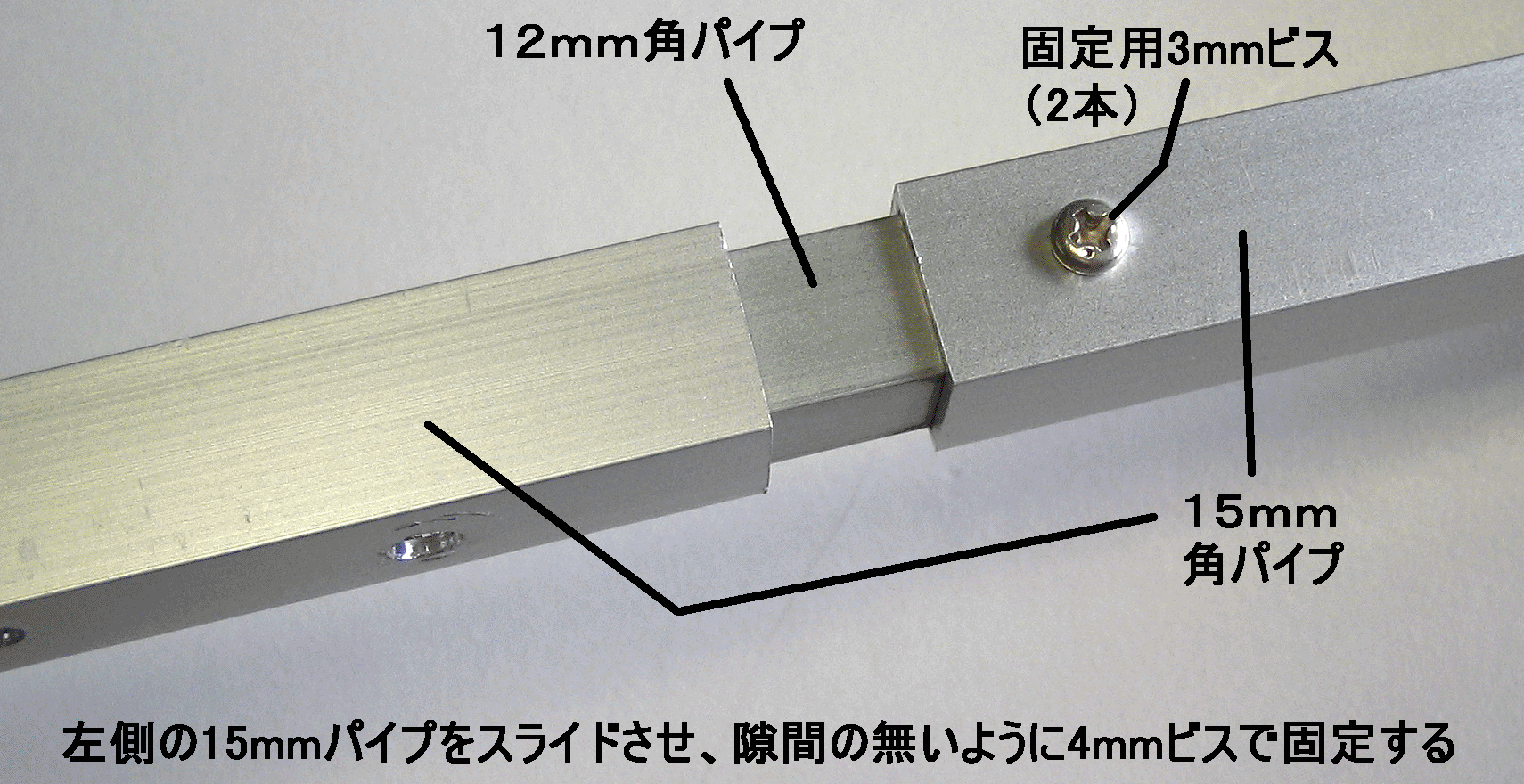

1mパイプ2本をつなぐ

先端に12mm角パイプを追加して延長する

取り付け部の実際

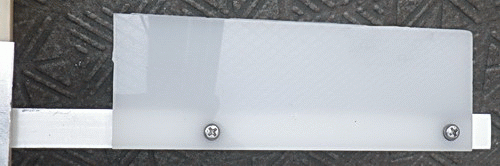

パイプだけだと持ちにくいのでアクリル板を使って太くしています。

私が使用している取り付け方法です。

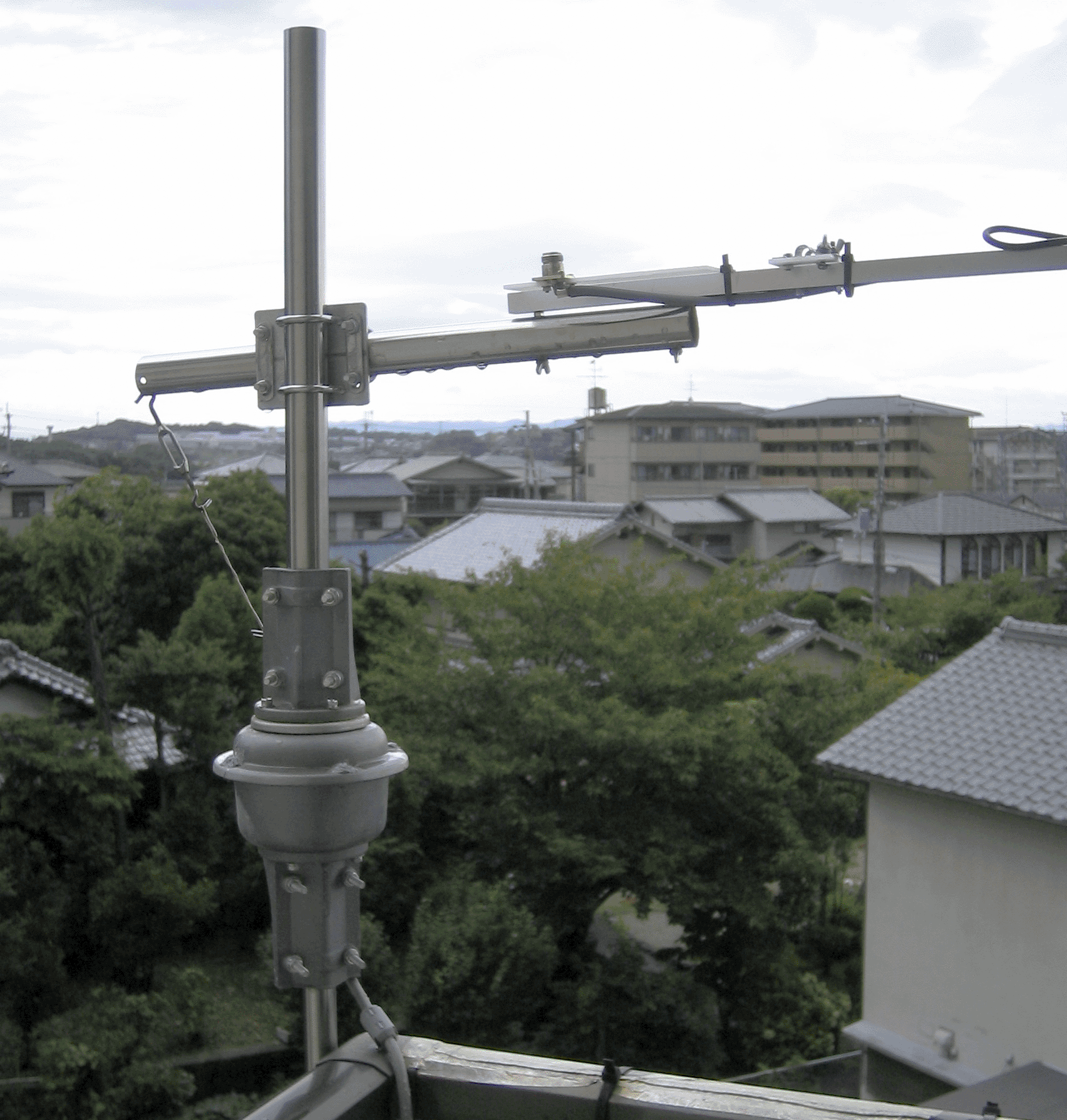

これがベランダに設置してある土台です。アンテナ交換可能になっています。
