The 10k trimmer have to be regulated for equalizing signals with / without video filters
Niente da tarare,22microV/sensibilità.Il trimmer da 10k serve per equalizzare i segnali con / senza filtri video.
| |
| |
| features:delta F/600khz max,log-riv 90db nom;no markers exact freq.reading,constant impedance active ampl/attn, high efficiency active xtal filter, 3 xtals only,for 600hz bw at -6db and final rejection around 75db,video filters (100 and 30 hz bw),sweep triangular wave instead of saw-tooth:capture and magnify your signal without loosing it. | prestazioni: delta F/600khz max,riv.log 90 db nominali;no marcatori,esatta lettura della frequenza,amplific/attn a impedenza costante,filtro a cristalli attivo ad alta resa,3 cristalli,per 600hz a -6db e rejezione finale 75db circa,filtri video (100 e 30 hz ),sweep ad onda triangolare: cattura il tuo segnale e ingrandisci senza perderlo. |
| |
| No high cost components used .The unit marked "B" have to be inserted inside the ft101,so we can use almost any lenght of feeding line.Caution:use chip capacitors on the gate 2 and on the source of the mosfet used to prevent self-oscillation tendency | Nessun componente ad alto costo.l'unità " B "è inserita nel FT mod, cosi potremo usare un cavo di qualunque lunghezza.Attenzione : usare condensatori a piastrina sul gate 2 e siul source dei mosfet,per prevenire l'insorgenza di auto-oscillazioni |
| |
| this stage has a gain of 10 db , nominal same frequency xtals,use the trimmers to ge the best symmetry(curve) and selectivity.Note:the best selectivity isn't razor like in this application,but have to be progressive ( Gaussian ) to prevent false readings. | questo stadio ha un guadagno di 10 db e usa cristalli nominalmente uguali.Tarare i trimmer per la migliore selettività con curva simmetrica.Nota :in questa applicazione la curva deve essere progressiva (Gaussiana)e non a lama di rasoio,per prevenire false letture. |
| |
| TDA1576,an incredible and cheap log-amp
buried in an automotive -radio chip,nothing
to regulate,wide band and
22microV/sensitivity. The 10k trimmer have to be regulated for equalizing signals with / without video filters | TDA1576 un incredibile ed economico
integrato contenente un amplificatore
logaritmico. Niente da tarare,22microV/sensibilità.Il trimmer da 10k serve per equalizzare i segnali con / senza filtri video. |
| |
| a well filtered ,stable and clean VCO,use NPO capacitors where indicated | VCO stabile ,pulito e ben filtrato,usare condensatori NPO ove indicato . |
| |

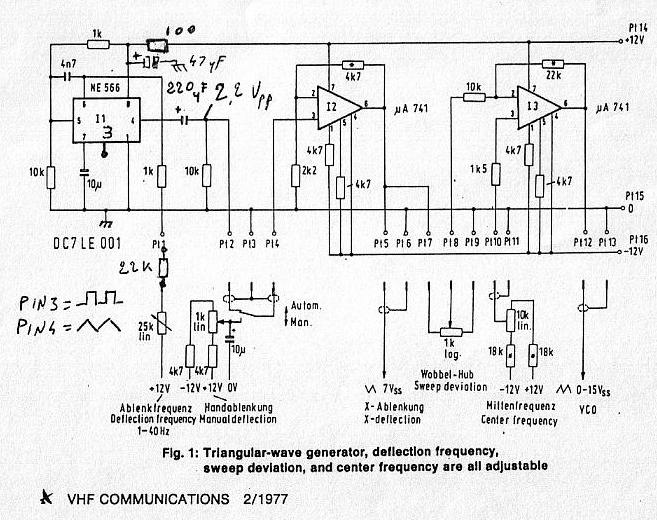

| DC7LE circuit | DC7LE circuit |
| |

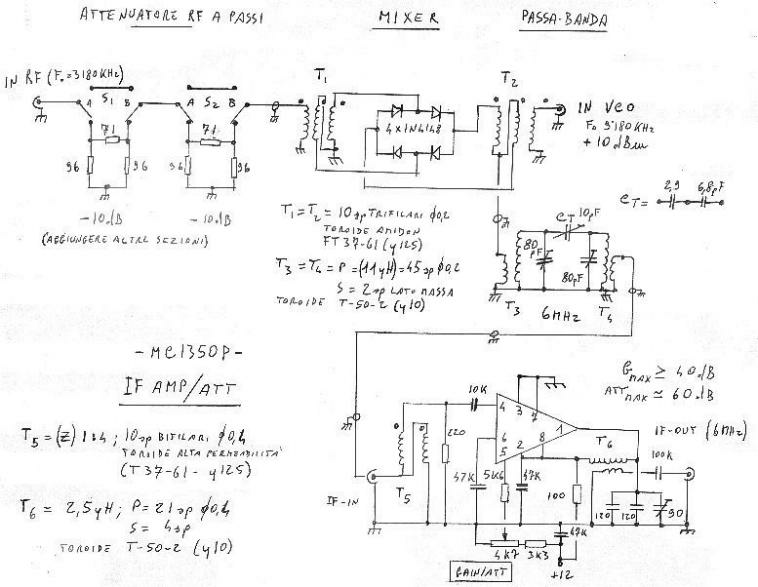

| " B " unit,see the first picture | unita' " B ", vedi la prima figura |
| |
| 7912: to be insulated from heat-sink | 7912:isolare dalla massa metallica |
| FT 101 YAESU mods |
