UN COMMUTATORE PER SLOPER



commutatore 3 vie per sloper

Questo commutatore l'ho costruito per Rino, IK7JTF che aveva appunto bisogno di commutare alcuni sloper per le bande basse senza aumentare il numero di discese di cavo cossiale; ho solamente "assemblato" il materiale che mi ha dato, in ogni caso avrei preferito usare una scatola in alluminio (o quantomeno schermata) e uno spinotto diverso dal RCA per l'alimentazione dei relè; lo schema di montaggio dei relè è lo stesso già visto per il mio commutatore; i relè sono 24V con contatti 16A a 3 vie messi in parallelo (quindi 48A!).
Non è stata effettuata alcuna modifica sui relè perché saranno utilizzati prevalentemente in 160-80-40 metri dove la componente induttiva del ponticello in filo dei contatti è trascurabile.
Il ritorno di massa per i relè (e per le stesse antenne) è costituito dal palo di supporto, che quindi deve essere metallico e va collegato elettricamente al commutatore mediante l'apposita vite (è possibile usare anche la stessa calza del cavo coassiale)

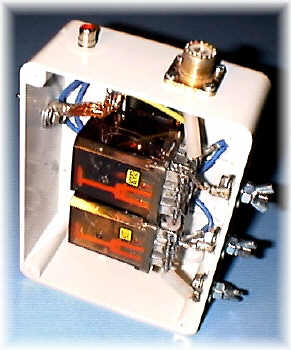

vista frontale del commutatore per sloper

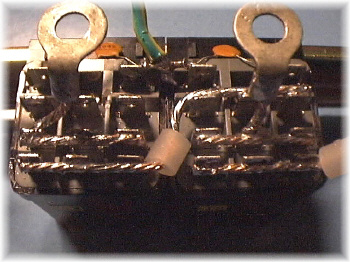

vista dei contatti dei relè
