CONTAGIRI
AFRICA TWIN
(tutti i modelli)
Queste note si applicano
a qualsiasi modello di africa twin e probabilmente a tutti i contagiri Honda (e
altre marche) prodotti piu' o meno nello stesso periodo.
Grazie a queste dovrebbe essere possibile la riparazione in quasi tutte le
circostanze, tranne casi particolari in cui l'unico circuito integrato si sia
danneggiato (ma anche in questi casi e' possibile sostituire l'intera scheda
elettronica con una "home-made").
Il contagiri e' composto da uno strumento a lancetta e da una schedina
elettronica molto semplice;
Questi sono i valori di tensione applicati allo strumento e la relativa lettura
(per testarne il funzionamento):
Volt | Giri/Minuto |
0,53 | 2000 |
0,83 | 3000 |
1,16 | 4000 |
1,46 | 5000 |
1,82 | 6000 |
2,14 | 7000 |
2,43 | 8000 |
2,87 | 9000 |

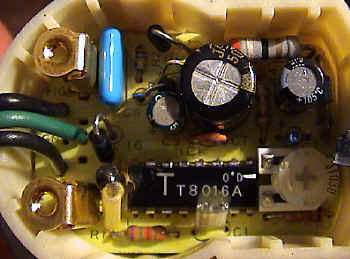

La scheda elettronica e'
molto semplice:
un circuito integrato (TT8016A) riceve come ingresso sul pin 1 un segnale
proveniente dal primario della bobina di accensione (lo stesso che alimenta il
rele pompa), che viene ripulito e limitato a non piu' di 50V dallo zener
ZD2 (T1Z47);
questo segnale e' di ampiezza piu' o meno fissa ma di frequenza variabile;
per una moto a 4 tempi con due cilindri sono queste le frequenze di
funzionamento:
Giri/minuto |
Frequenza Hz |
1500 |
25 |
3000 |
50 |
6000 |
100 |
7500 |
125 |
9000 |
150 |
La stessa frequenza la
si ottiene all'incirca in uscita sui piedini 11 e 12 che, livellata dal
condensatore C5 fa muovere la lancetta; il trimmer VR1 serve ad una taratura
fine dello strumento.
Nel contagiri preso in esame il problema si manifestava con un funzionamento
fino a 2700 giri circa;
La causa del guasto e' sicuramente un cattivo funzionamento del regolatore che
fornendo tensioni molto piu' alte del previsto ha bruciato il diodo zener ZD1
posto proprio a protezione dello strumento e ha provocato un eccessivo
riscaldamento di R5 causandone un alterazione del valore ohmico (quindi prima di
tutto controllare questi due).
Per accedere allo
strumento e' necessario svitare le 4 viti sul retro e aprire con un
piccolo cacciavite l'imbutitura proprio sotto il vetro: operazione fattibile ma
sempre con un po' di attenzione;
fatto cio' si accede sul retro alla scheda elettronica.

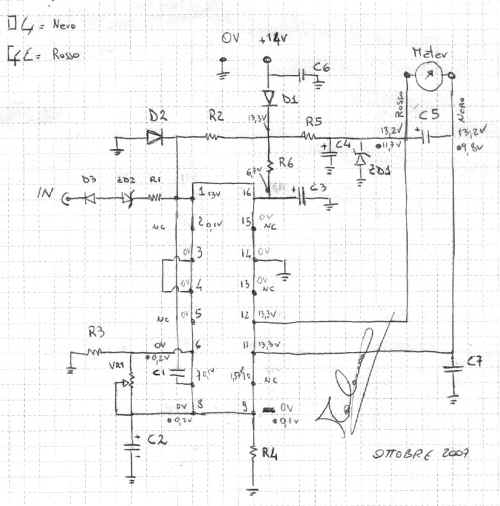

Segue schema elettrico con relativa lista componenti e test point per le misure di tensione.
Nota:
tutte le misure sono state fatte con Tensione di alimentazione Vcc=14Vdc e
riferite alla massa comune;
le misure contrassegnate con una "o" piena sono da intendersi con
segnale applicato in ingresso, dove non specificato sono a vuoto
Componente | Valore |
R1 | 7,5K 1/4W |
R2 | 150K 1/8W |
R3 | 12K 1/4W |
R4 | 2,4Ohm 1/4W |
R5 | 39 Ohm 1w |
R6 | 680 Ohm 1/4W |
VR1 | 10K Orizzontale |
C1 | 4,7nF Ceramico |
C2 | 0,1 uF Tantalio |
C3 | 10uF 16V Elettrolitico |
C4 | 47uF 25V Elettrolitico |
C5 | 1000uF 6,3V Elettrolitico |
C6 | 33nF Ceramico |
C7 | 100pF ceramico |
D1 | T77 0-H |
D2 | T77 0-H |
D3 | T77 0-H |
ZD1 | T1Z20 |
ZD2 | T1Z47 |
IC1 | TT8016A |
73 de iz7ath, Talino Tribuzio
