HONDA AFRICA TWIN 750:
MODIFICHE AL TELAIO PORTAVALIGIE LATERALI GIVI PL

Torna a Indice Modifiche



Utilizzo il telalietto portaborse laterali Givi PL principalmente come paracarene posteriore in caso di cadute in fuoristrada e devo dire che svolge il suo sporco lavoro egregiamente.
Anche con le borse  vicino (piene) regge abbastanza bene in fuoristrada;
tuttavia ha un piccolo difetto: posteriormente non ha un punto di fissaggio che lo vincoli al telaio permettendogli di fare da leva e di oscillare;

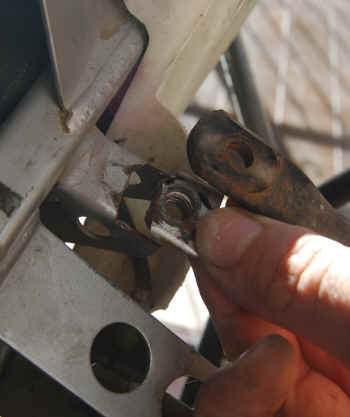

alla lunga i risultati si possono vedere in figura: si e' spaccato un supporto sul telaio (lato sx);
dopo aver saldato il telaio ho pensato ad una possibile soluzione;

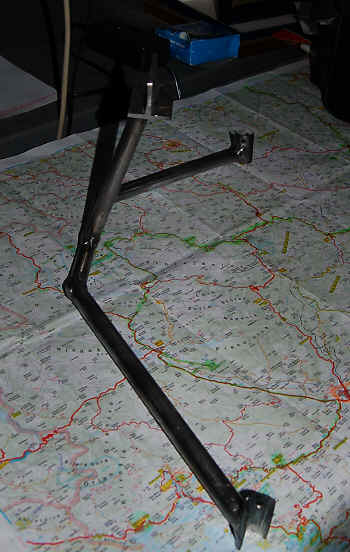

Il risultato e' la staffa in figura realizzata con tubo in acciaio diametro 16mm saldato ad arco;

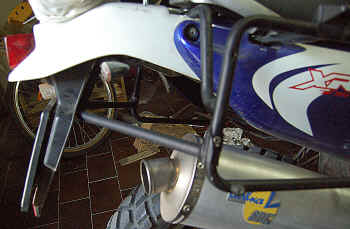

La staffa svolge un duplice ruolo: da un lato vincola tra di loro i due semitelai evitando che questi possano flettere verso l'interno sotto il peso delle valigie;

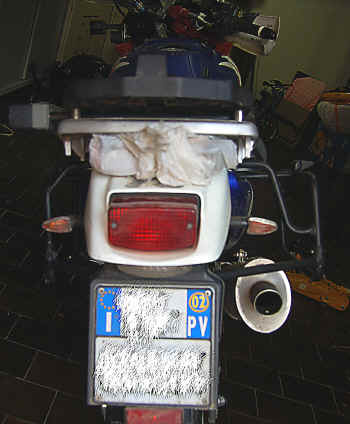

dall'altro lato, grazie alla staffa che va a fissarsi sotto il codino posteriore del telaio, vincola tutta la struttura al telaio e nello stesso tempo fa anche da supporto alleggerendo il peso sui semitelai .

La staffa va fissata con due braccetti realizzati con tubo diametro 20mm tagliato a meta' (che va ad appoggiarsi a quello di diametro 16mm del PL in maniera perfetta);
ed infine  va imbullonato con due bulloni M5 al PL
sotto al telaio (sopra la ruota) invece va fissato con due bulloni M6 ai fori gia' presenti nel telaio (a che servono?)









Si ringrazia l'autocarrozzeria MARCO DEL BUFALO, di Gioia del Colle, per l'ottimo lavoro di verniciatura in giornata e in maniera del tutto gratuita con prelievo a domicilio del pezzo :-)
