Semplicità di realizzazione con costi molto contenuti

Ampia larghezza di banda (da 28.0 a 29.0 MHz)

Buon Guadagno su tutta la banda e buon rapporto F/B

Easy to realize and low cost

Wide band (from 28.0 to 29.0 MHz)

Good Gain over all band and good F/B ratio

Frequenza di lavoro: 28.0 - 29.0 MHz

SWR: < 1.3:1

Guadagno: >17dbi (18 dbi @ 28.5 MHz)

Rapporto F/R : >18 db

Lunghezza boom: ~ 30 metri

lunghezza totale: ~ 42 metri

Working Frequency: 28.0 - 29.0 MHz

SWR: < 1.3:1

Gain: >17dbi (18 dbi @ 28.5 MHz)

F/B Ratio : >18 db

Boom lenght: ~ 30 meter

Total lenght: ~ 42 meter

Installazione fissa in una direzione

Fix installation in one direction

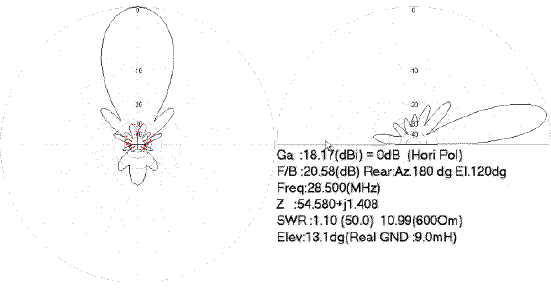

Questi sono i grafici teorici e il diagramma di radiazione calcolato ad una altezza di 9 metri (software MMANA)

These are the theorical graphics and the calculated radiation pattern at 9 meters high (software MMANA)

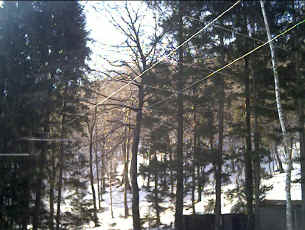

Queste sono le prime fotografie del primo prototipo provato nel mio QTH vicino a parecchi alberi (Febbraio 2003)

These are the photos of the first prototype tested in my QTH near a lot of trees (February 2003)
