ALIMENTATORE CON REGOLATORE LM317

© by Vittorio Crapella

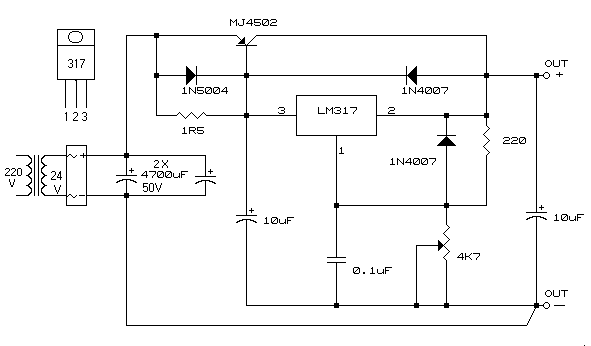

Propongo lo schema classico di un alimentatore a tensione d'uscita variabile tra 1,2V a oltre 24V. Con l'aggiunta del transistore MJ4502 si incrementa la corrente d'uscita anche oltre i 5A purché l'aletta di raffreddamento sia adeguata considerando che per tensioni d'uscita basse il transistore deve dissipare potenze notevoli (Es: uscita 5V a 5A il transistore dovrà dissipare circa 20V x 5A = 100W).

Il trasformatore dovrà fornire in uscita 24V - 5A ma si può usare anche tensioni e correnti più piccole in base alle proprie esigenze ( Es: mi serve una uscita massima di 15Vcc allora userò un trasformatore da 15/18Vac).





LM317.gif-5k



REALIZZAZIONE PRATICA

Come si può osservare il montaggio viene realizzato direttamente sul dissipatore saldando i pochi componenti direttamente sui terminali del transistore e del regolatore LM317.

Non necessita di mica isolante né LM317 né il transistore MJ4502 perché le loro parti a contatto con l'aletta devono essere collegate elettricamente.







LAYOUT DI MONTAGGIO





LM317al.gif-13k
