PUNTAMENTO PARABOLA OFFSET
Un metodo per il puntamento a 0 gradi di una parabola offset.
© by Pierbassano Turrini - iw2bc





Puntare una parabola primo fuoco e' relativamente semplice ed intuitivo.
Non altrettanto immediato e' il puntamento di una parabola Offset per un'uso radioamatoriale dove normalmente si lavora con elevazione prossima ai 0 gradi.


Il Mio Metodo


Prima Fase

Non tutte le parabole hanno lo stesso valore di offset.
Per prima cosa sara' necessario scoprire tale valore.
  • Assembliamo la parabola normalmente e fissiamola sul palo.
  • Con l'ausilio di una staggia ed una livella regoliamo la parabola in verticale.

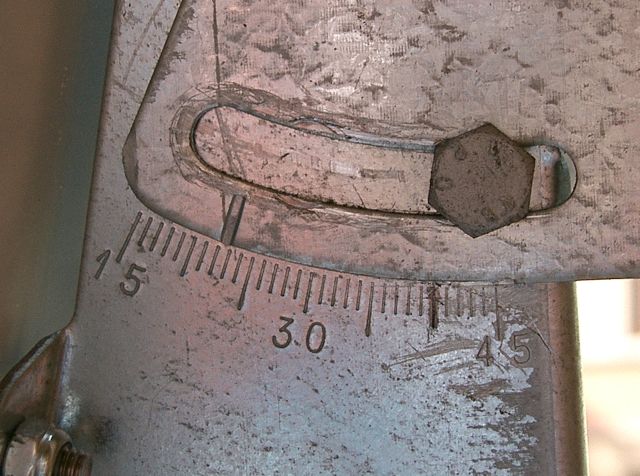

  • Ora potremo leggere sulla scala graduata, stampigliata sul supporto, il nostro valore di offset, che in questo caso e' di 22,5 gradi.





    Seconda Fase

  • Invertiamo la staffa di fissaggio e rimontiamo la parabola sul palo.

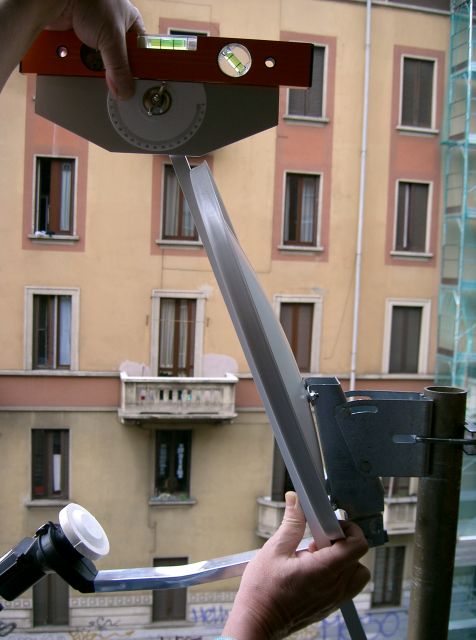

  • Con l'aiuto della solita staggia ed un inclinometro o la livella ed una riga a T, incliniamo la parabola verso il basso del valore di offset rilevato. Cosi' facendo l'elevazione e' a 0 gradi.







    Per la Seconda Fase c'e' un altro modo di esecuzione.
  • Montare la parabola invertita in modo che il braccio per l'illuminatore si trovi al di sopra della parabola.
    Ovviamente, in questo caso, il discorso e' contrario: la parabola andra' puntata verso l'alto degli stessi gradi del valore di offset.

    E' chiaro che una volta conosciuto l'offset saremo in grado di posizionarci a qualsiasi valore di elevazione.
