NOTA IMPORTANTE!
Un'importante nota sul montaggio del Tx ATV per i 23cm.
© by Pierbassano Turrini - iw2bc

E' stato riscontrato che in alcuni casi, fino ad ora 3 accertati, l'oscillatore sembra non funzionare su una fetta di frequenze, mentre riprende al disotto ed al disopra.

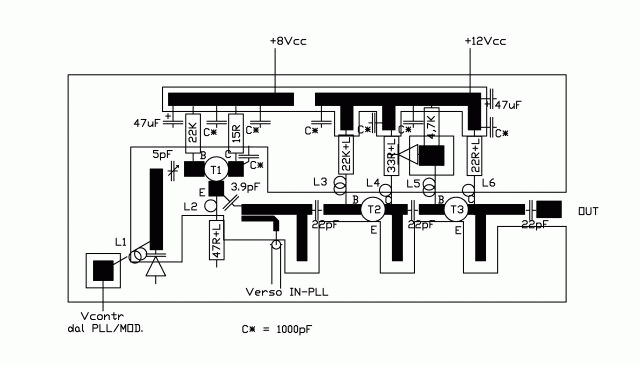

Il problema e' stato probabilmente generato dall'ambiguita' del piano di montaggio per la presenza di un'area isolata che compare tra la resistenza da 22k ed L3 (polarizzazione di Q2).
Molti hanno interpretato che su quest'area si dovesse fare la giunzione della resistenza con L3.
In effetti L3 e' ricavata direttamente dal reoforo della resistenza e deve rimanere "in aria", come si puo' vedere nella prima foto nel paragrafo "Info Aggiuntive" della pagina dedicata e nelle foto sottoriportate.

Cosa succede:

la piccola area forma praticamente un piccolo condensatore

la serie di questo con L3 forma un filtro Notch.

Evidentemente in alcuni montaggi la frequenza di risonanza cadeva nella banda operativa, sopratutto quando L3 era composta da solo 2 spire.
D'altra parte non era sbagliato pensare che in quel punto un disaccoppiamento ci potesse stare bene.


Il Rimedio

Scollegare la resistenza ed L3 dall'area e collegarle sollevate.

Vedi foto sottostanti:

Si, yes.

No.



Nella pagina web relativa al TX e' ora disponibile il circuito stampato ed il layout modificati, onde evitare possibili malfunzionamenti dovuti da un'analoga situazione.
