CONVERTITORE DI LIVELLO RS232
Converte il livello del segnale da RS232 a 0/5V e viceversa.
© by Pierbassano Turrini - iw2bc

Descrizione

Questa interfaccia converte segnali seriali a 0/5 V al livello standard RS232 di circa +/- 12 V e viceversa.
Può quindi essere utilizzata in unione al Display GPS descritto in queste pagine o quale interfaccia per pilotare apparecchiature radio mediante la porta CAT.

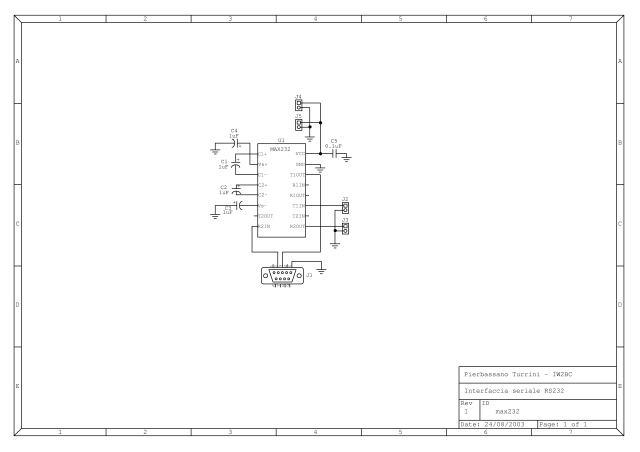

Lo Schema Elettrico




Le Connessioni

J1 - Connettore DB9 femmina (livello RS232)

J2 - Ingresso TX a 0/5 V

J3 - Uscita RX a 0/5 V

J4 e J5 - Alimentazione +5 Vcc e massa

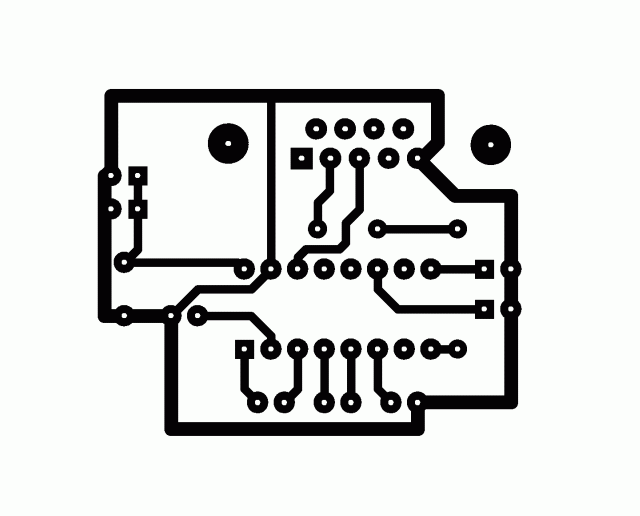

Il Layout








I File

I file costituenti il progetto sono:

sch_max232.(pdf o ps) = Schema elettrico

pcb_max232.(pdf o ps) = Layout PCB lato saldatura scala 1:1 per fotoincisione o fogli blu.

mtg_max232.(pdf o ps) = Serigrafia o montaggio componenti

I file .pdf sono in formato Acrobat. Scarica (max232_pdf.zip - 19 K)
I file .ps sono in formato Postscript. Scarica (max232_ps.zip - 34 K)
