Amplificatore video ONE IN - THREE OUT
Amplificatore video un ingresso - tre uscite su 75 ohm
by Pierbassano Turrini - iw2bc





Avevo bisogno di collegare un uscita video agli ingressi delle apparechiature che seguivano.
Questo circuito non un mio progetto, ma stato preso dalla rivista CQ-TV in quanto avrei potuto costruirlo con i materiali che avevo in casa.
Per il momento stato realizzato su una basetta mille fori.

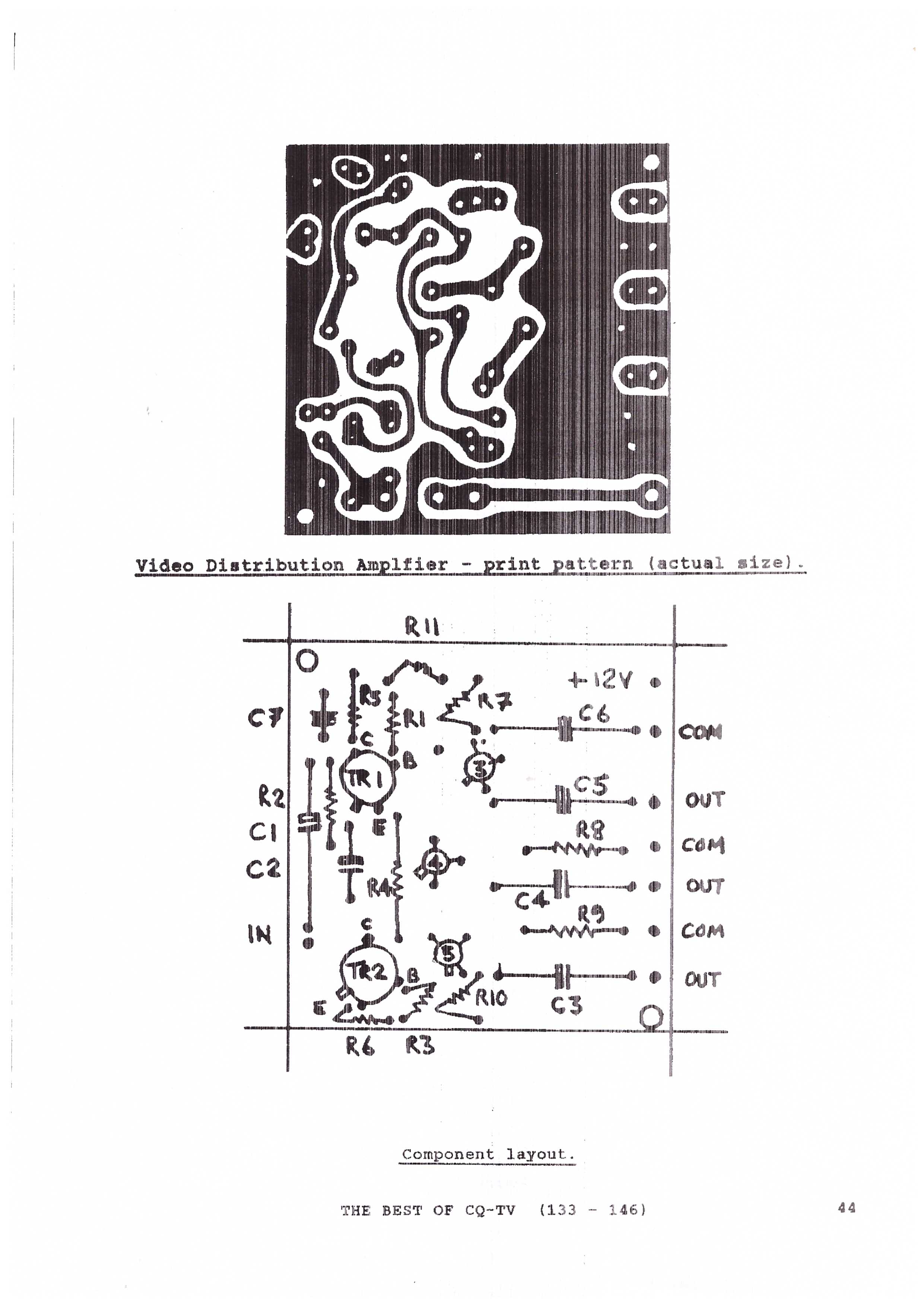

Per completezza allego la fotocopia tratta dalla rivista.

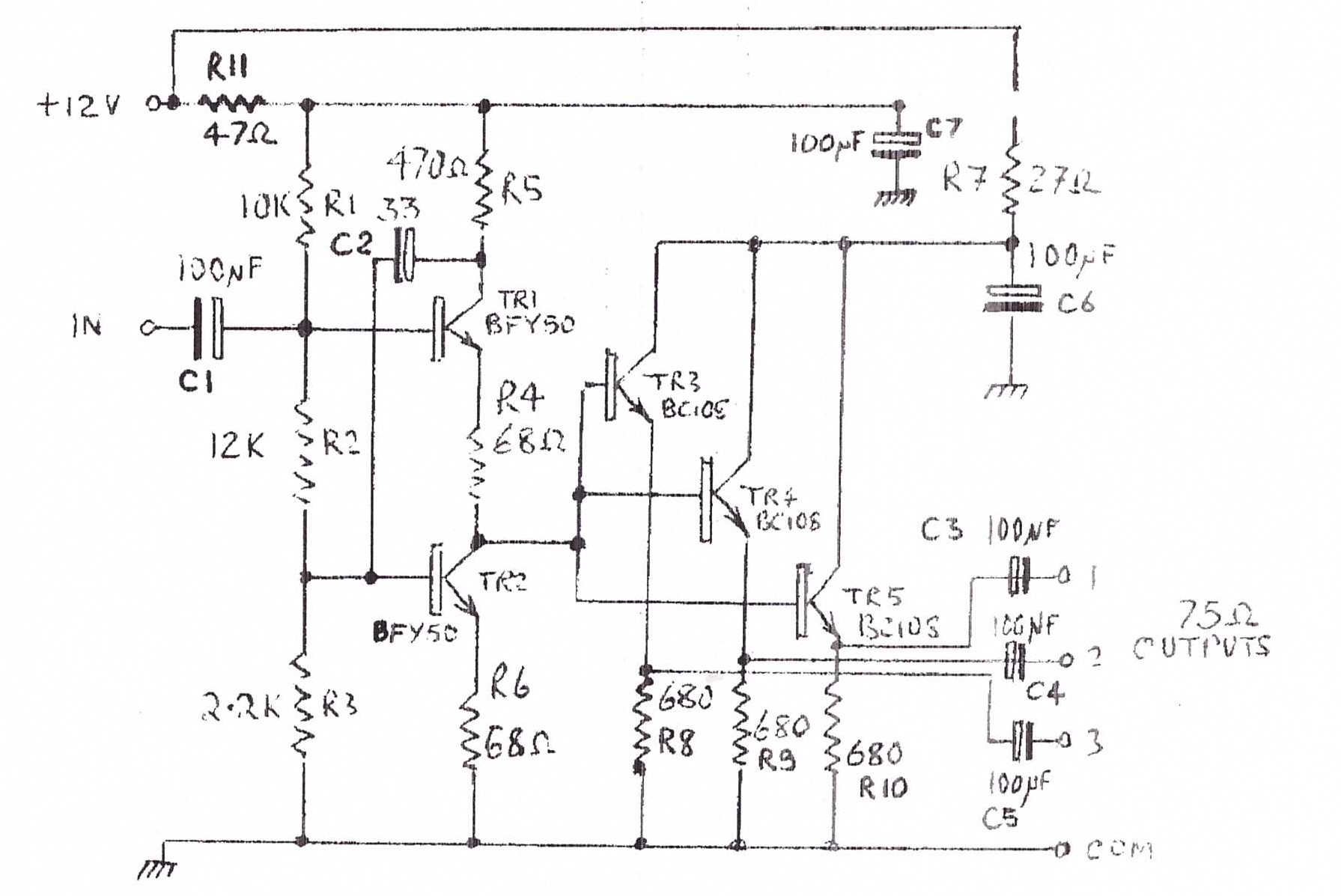

Lo Schema Elettrico



Tr1 e Tr2 si presentano con un alta impedenza di ingresso, ma forniscono un bassa impedenza di uscita.
Questo pilota tre stadi di emitter follower (Tr3, 4 e 5) che forniscono, ognuno, 1 Vpp di segnale video su una terminazione di 75 ohm con un uscita isolata dalla corrente continua.
