costruzione DK7ZB 10 elementi 3 WL

Anche io mi sono cimentato nella costruzione di questa collaudatissima antenna optando per un boom quadro da 30X30 mm. rinforzato con tre metri dello stesso profilo sotto la parte centrale del boom.

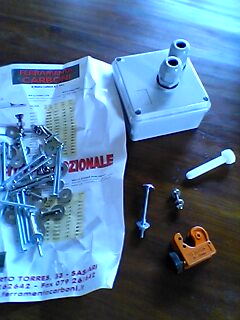

Il materiale necessario: 1 metro tubo alluminio da 12 mm, 9 metri di tubo alluminio da 8 mm, 8 metri di profilo quadrato alluminio 30x30mm, 1 scatola in pvc per impianti elettrici esterni 10X10cm, 2 serracavo da 12 mm,1 bullone pvc 6X70, 4 bulloni con dado e rondelle inox 5x40, 6 bulloni come i precedenti 4X20, 9 bulloni come precedenti 4x60, 4 bulloni come precedenti 6X70, 1 connettore femmina da pannello N, 4 capocorda, circa 1 metro cavo coassiale 75 Ohm di buona fattura, circa 1,2m profilo iroko 20x30mm.

Attrezzature: tagliatubi, trapano e punte, sega, vernice epossidica.

1- tagliare i tubi da 8 e da 12 (1 cm più lungo) secondo le misure proposte sul sito di DK7ZB con il tagliatubi

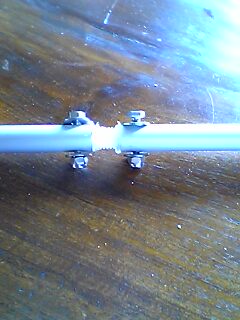

2-tagliare il dipolo (tubo da 12) in due parti uguali, tagliare la testa del dado in pvc da 6mm, infilarlo nelle due parti del dipolo lasciando circa 1 cm di spazio, forare con punta da 4

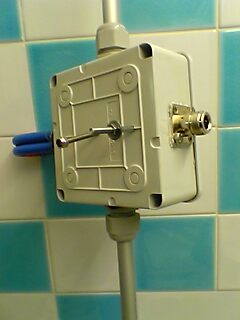

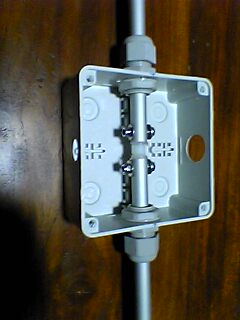

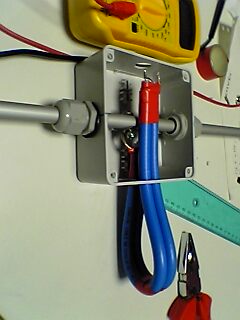

3- praticare tutti i fori nella scatola di pvc per accogliere i serracavo, la presa N da pannello, l'adattatore d'impedenza, i bulloni di fissaggio. Assemblare il dipolo, fissare la presa N.

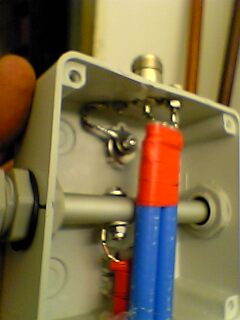

4-tagliare il cavo da 75 ohm in due parti uguali da 1/4 d'onda (299793:145xF.V)/4 "per cavo con fattore velocita 0.66 circa 34,11 cm" collegare calza con calza e centrale con centrale saldandoli ai capocorda, fissare con bulloncini al dipolo e presa N e saldare il centrale. Il dipolo è fatto una volta finita l'antenna si provvederà alla taratura fine del ROS limando il 1/2 centimetro in più che avevamo considerato in anticipo. come cavo io ho usato RG-11U, doppio schermo in foam con FV 0,80 quindi lungo 41,3 cm.

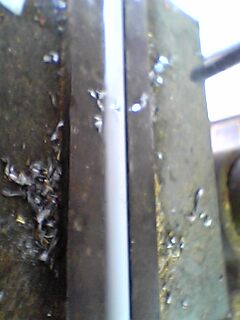

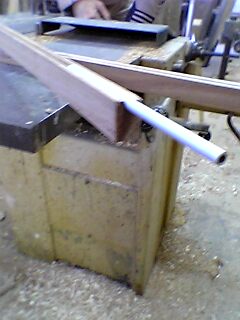

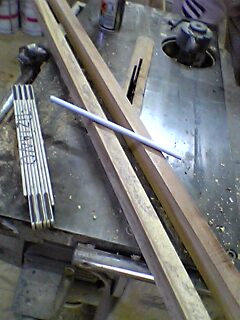

5-creare nella parte più stretta del profilo in iroko una sede larga 8mm e profonda 5mm.
6-tagliare in pezzi lunghi 10 cm, praticare al centro una sede profonda 1 cm e larga quanto il boom (nel mio caso 3 cm), forare al centro con punta da 5, smussare gli angoli a 30°. in seguito trattare con 3 o più mani di vernice epossidica bicomponente.
7-forare gli elemti in tubo da 8mm esattamente in centro con punta da 4 mm, preparare gli isolatori in iroko con gli elementi ed i bulloni da 4x60.

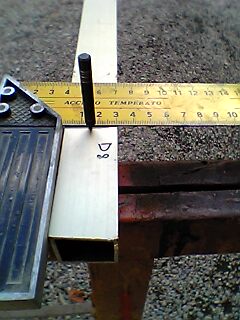

Tagliare il boom a 6.02 metri e praticare i fori dei vari elementi secondo la tabella del sito DK7ZB, partendo da 2 cm dall'estremità, rispettando le misure e forando con punta da 5 esattamente nella mezzeria.

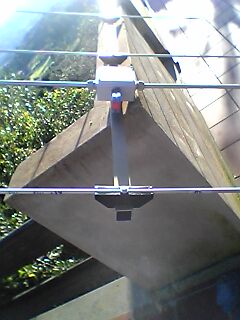

8-Assemblare tutti gli elementi sul boom, se ritenuto necessario, predisporre altri 2 metri di profilo 30X30 da posizionare al disotto del boom, fissare con bulloni da 6x70. l'antenna è pronta per la taratura.

9-tarare posizionando l'antenna con il riflettore verso il basso, puntata verso lo zenit con il riflettore ad almeno 2m da terra. controllare il ROS e se risulta che si ha più o meno 1,5:1 a 145.000, 1,3:1 a 144.000, 1,1 a 143.000 bisogna accorciare il dipolo. Procedere con cautela se il ROS si attesta intorno a 1,2:1 a 144.300 l'antenna è perfetta. Nel caso cercate di ottenere il miglior ROS a 144.300 e se questo risulta eccessivo spostare, fissandolo provvisoriamente, il primo direttore in avanti od indietro 1 cm alla volta, ottenuto il miglior ROS fissare praticando un nuovo foro.

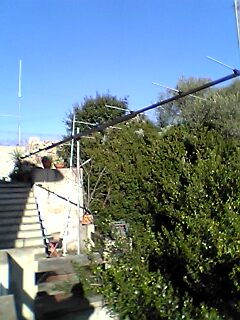

Conclusioni- L'antenna posta a circa 3 m da terra ha registrato un ROS ottimo molto piatto di 1,3:1 da 144.000 a 144.500, posizionata a 6m da terra  1,1:1 a 144.250 e 1,2 alle estremità, a 146.000 il ROS è 1,5. Posta a confronto con una Cue Dee circa 40 cm più lunga e con 15 elementi ha portato, a parità di condizioni, un leggero incremento di guadagno. Ad occhi direi che i 12,8 dBd calcolati con MMANA li ha tutti.
File per MMANA disponibile! Per brevità non ho potuto scrivere di più ma se serve aiuto sono a disposizione contattatemi via e-mail subdive(remove)@libero.it , ci potremo anche sentire per telefono.
