Interfaccia e supporto base All Mode per FT817
Realizzazione Giuseppe Accardo IWØBZD



Quando l’FT817 non viene utilizzato in portatile, trova una collocazione “rack” nello shack della stazione radio. Il rack di seguito descritto assolve le seguenti funzioni:

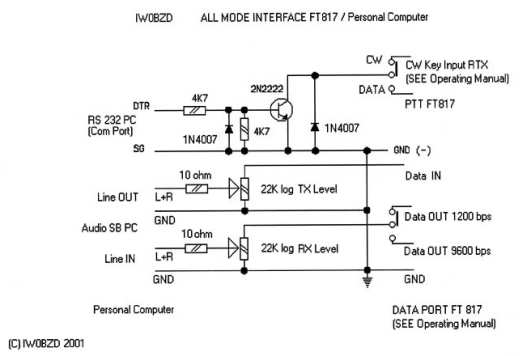

Funziona da  supporto che integra l’apparecchiatura meccanicamente ed esteticamente nello shack  estendendone le funzioni. lo schema elettrico, adottato è uguale a quello della IF portatile

  • Rende semplice l’inserimento e l’estrazione dell’apparato.

  • Provvede all’alimentazione attraverso i servizi di stazione distribuiti

  • Connette un altoparlante esterno di alta qualità

  • Cuffie e tasto  disponibili su pannello frontale

  • Collegamento alla scheda audio del PC con le stesse modalità dell’unità portatile

  • Totale integrazione con la rete PC sia per controllo remoto che dati.

Il supporto estraibile, realizzato all’interno di un vano preesistente previsto nello shack alloggia la cassa acustica chiusa e le guide su cuscinetti che consentono la rapida estrazione dell’apparecchiatura.

Il piano estraibile contiene tutte le parti Hardware  necessarie  all’alloggiamento meccanico ed al collegamento elettrico dell’apparato. Il collegamento e l’integrazione con il resto dello stack avviene mediante un connettore DB25 che distribuisce tutti i servizi nei vari punti dello stack.

Sul frontale, alla destra dell'FT, un mobiletto di piccolissime dimensioni ingegnerizzato appositamente contiene tutti i comandi necessari ad un semplice e veloce uso del sistema ed una maniglia che facilita l’estrazione della radio dal suo alloggiamento.

 I frontali sono stati disegnati con un procedimento molto semplice attraverso un software di editing poi stampati e fissati fra un contropannello in alluminio ed un pannello frontale in plexiglas da 2mm opportunamente forato.

 Tutto il sistema integrato alle risorse preesistenti rende possibile qualsiasi tipo di operazione nei modi digitali e in CW e  con estrema flessibilità e semplicità. Anche in questa realizzazione i comandi dei livelli audio sono regolabili senza alcun intervento sui menu della radio.



 Commutazione di antenna:

Integrato nella struttura esiste un controllo che comanda un relay di antenna autocostruito in grado di gestire le tre antenne fondamentali per l’apparecchiatura HF / 50 / U-VHF.



Struttura comandi Frontalino Mobiletto in lavorazione
Carrello IF e connettore Vista dall'alto carrello Integrazione nello shack
