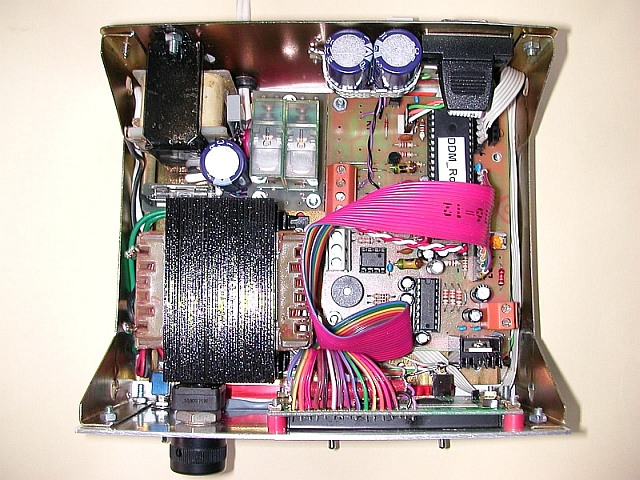

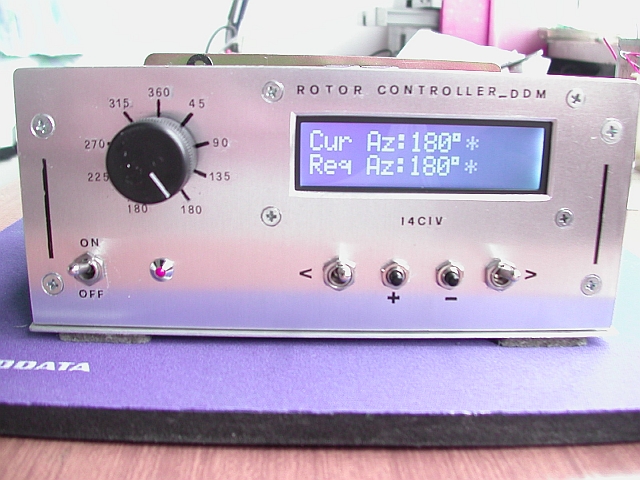

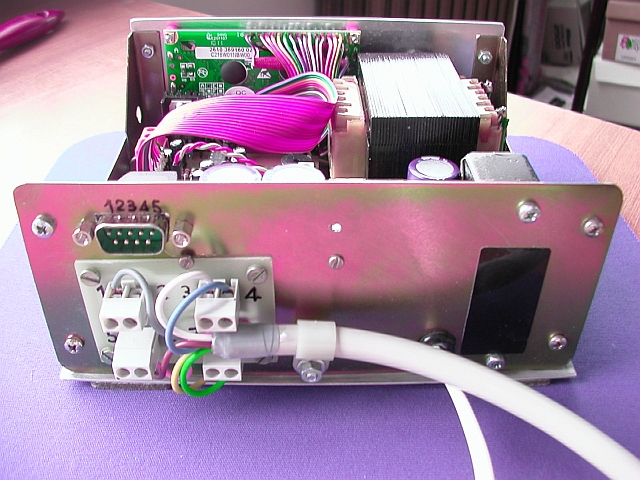

Onorio I4CIV ha costruito un nuovo Control Box per il suo rotore utilizzando DDM_Rotor.
Paolo IV3FFI ha costruito DDM_Rotor e l'ha collegato al suo rotore Yaesu G-1000SDX.

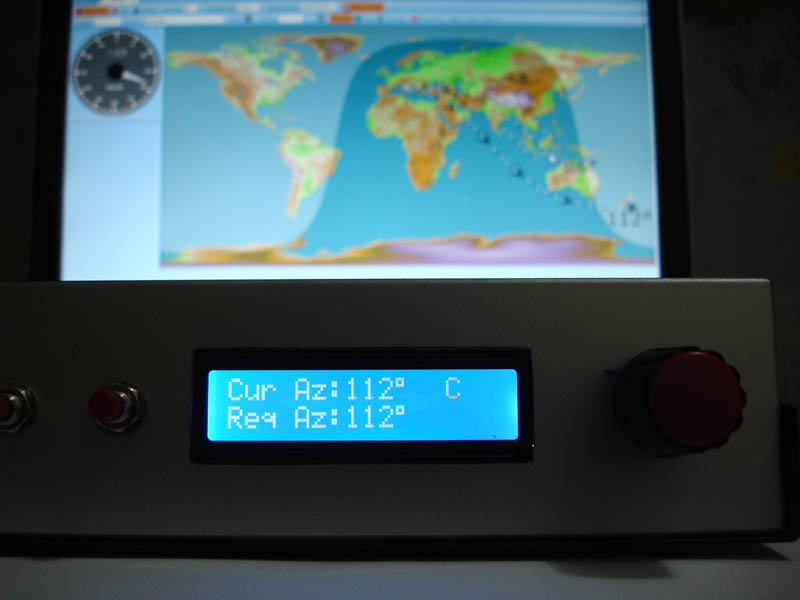

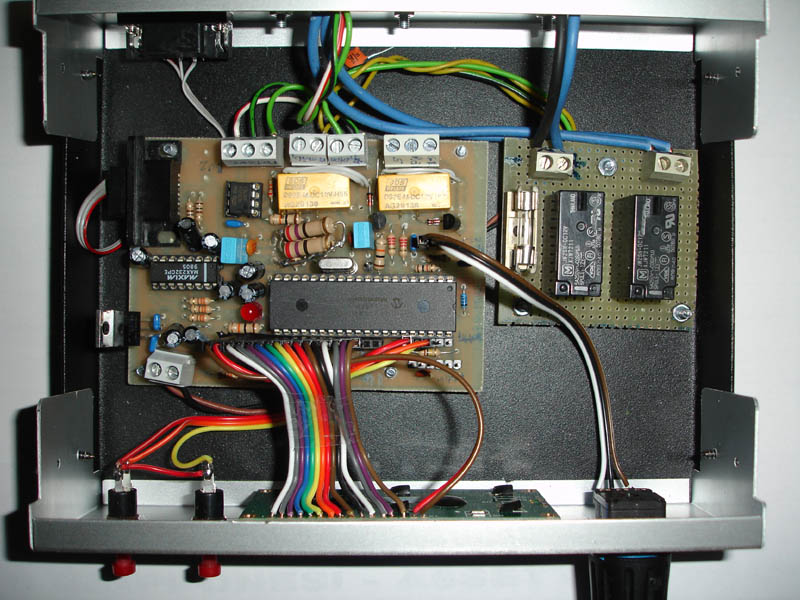

IK6CLD Raffaele e IZ6KPR Demetrio hanno realizzato DDM_Rotor per due rotori home made.

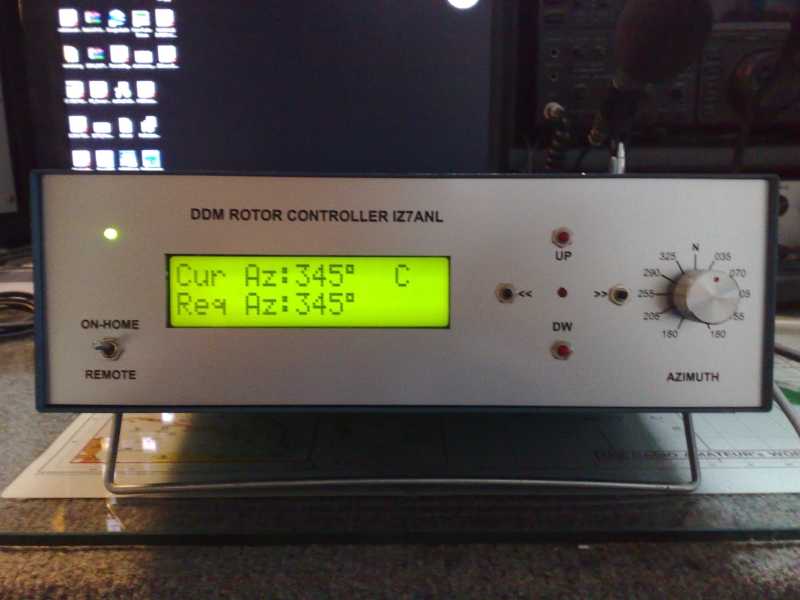

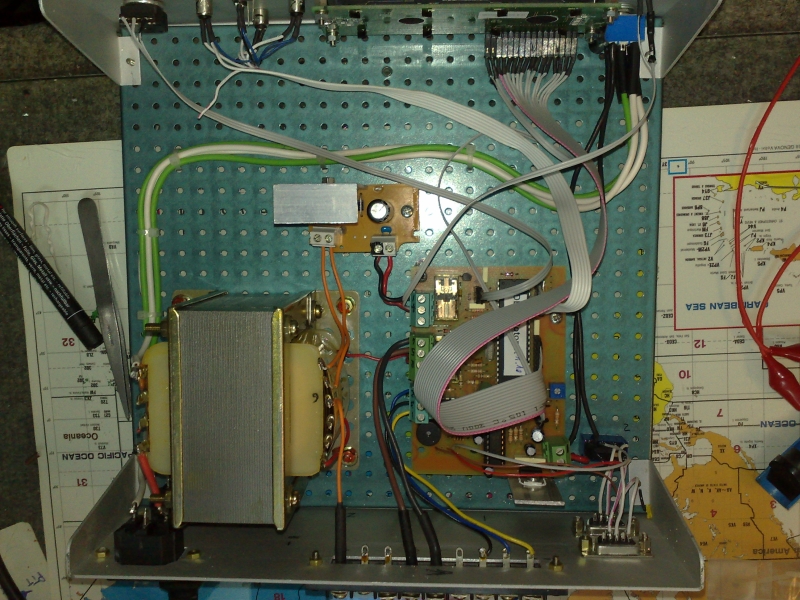

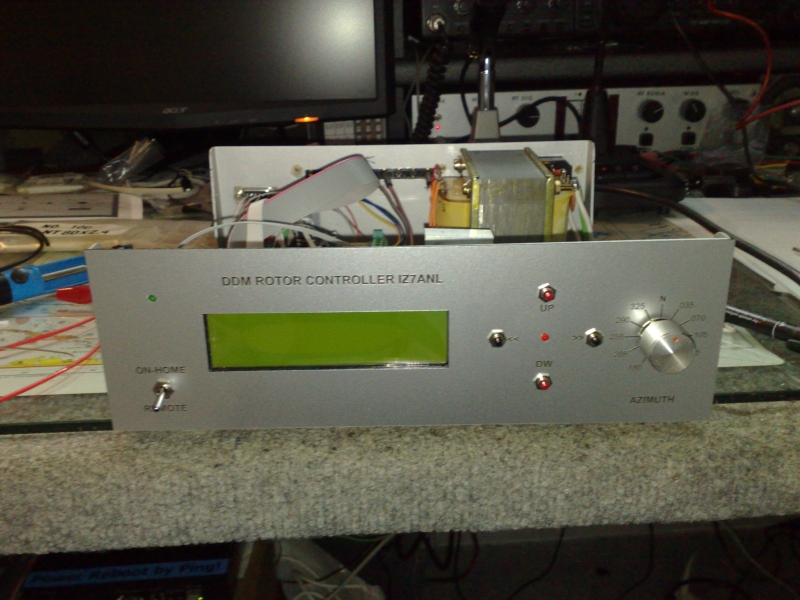

Nicola IZ7ANL ha costruito un nuovo Control Box per il suo rotore Daiwa a 4 motori, utilizzando DDM_Rotor.

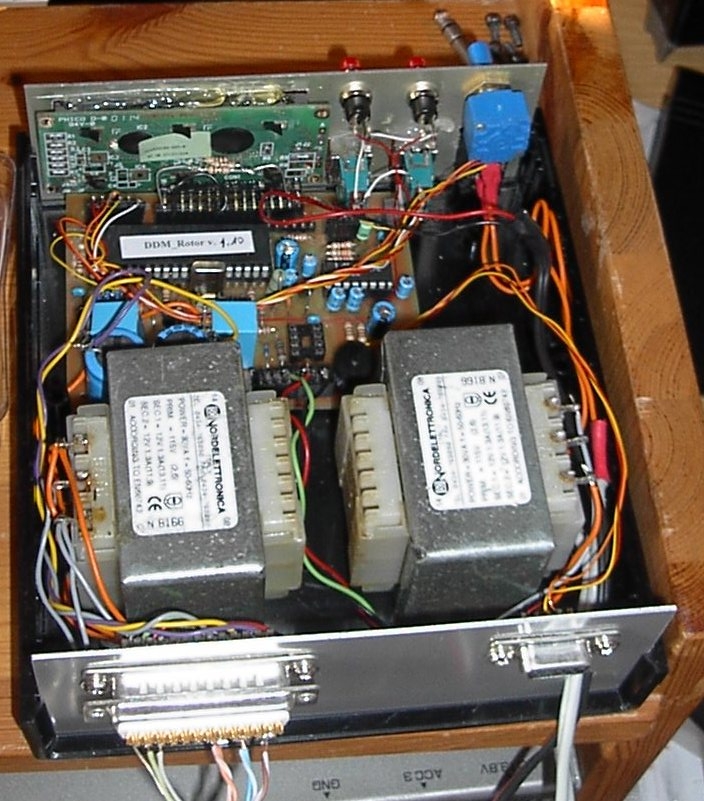

Claudio IV3DXW ha costruito un nuovo Control Box per il suo rotore utilizzando DDM_Rotor.

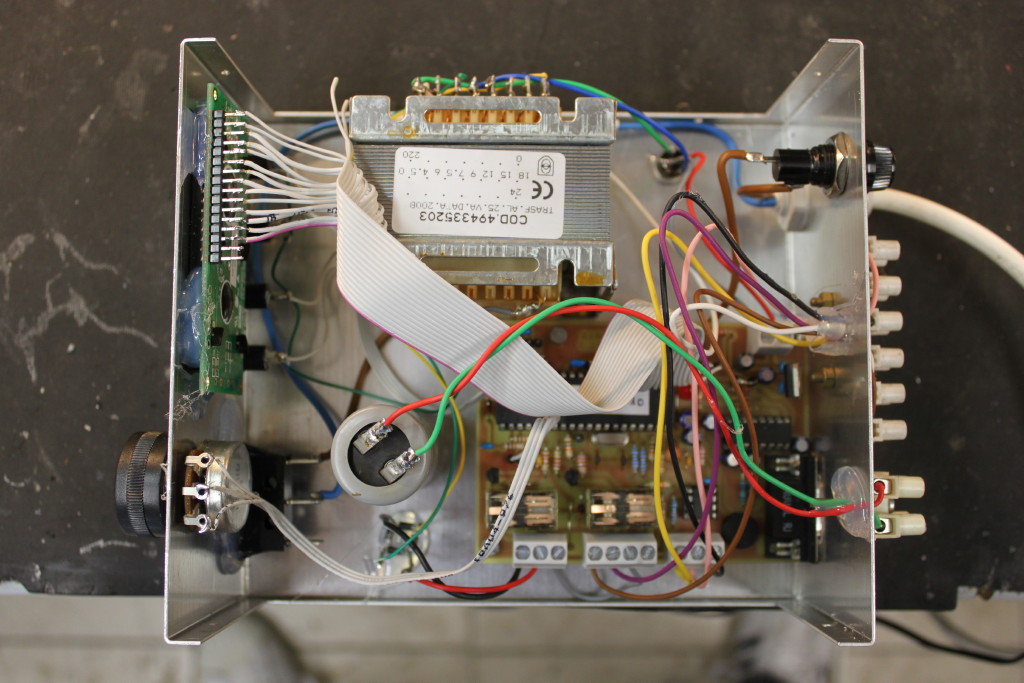

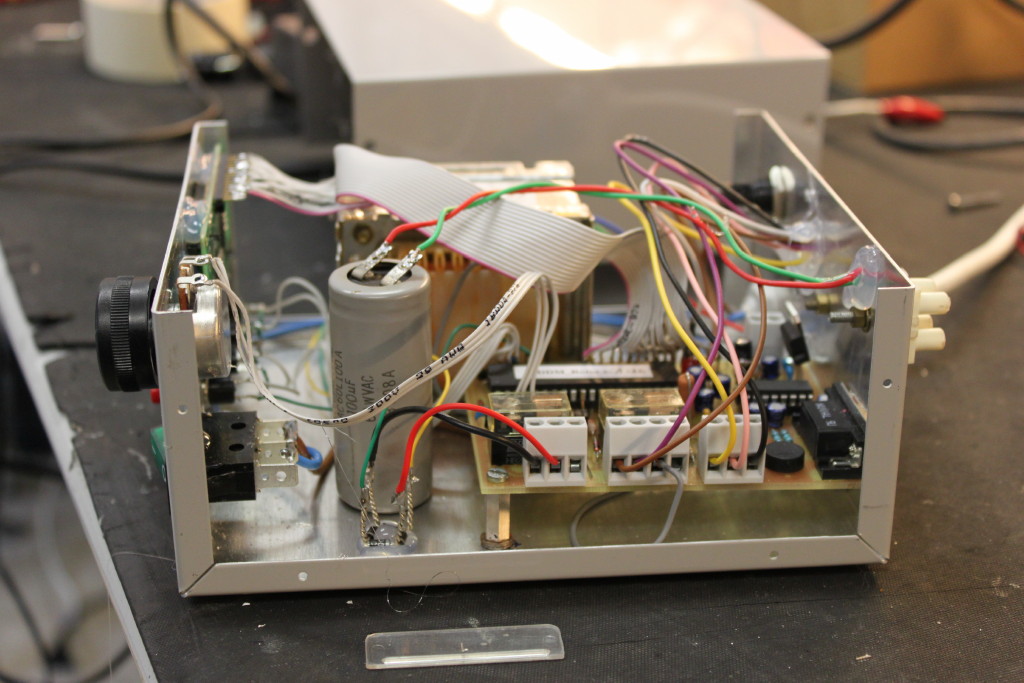

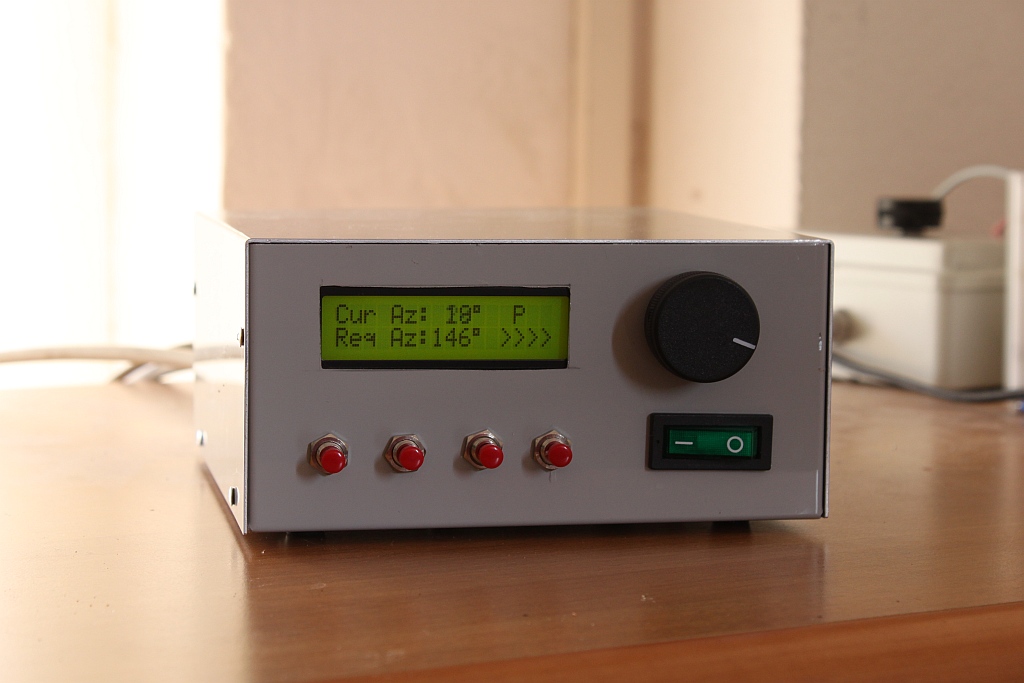

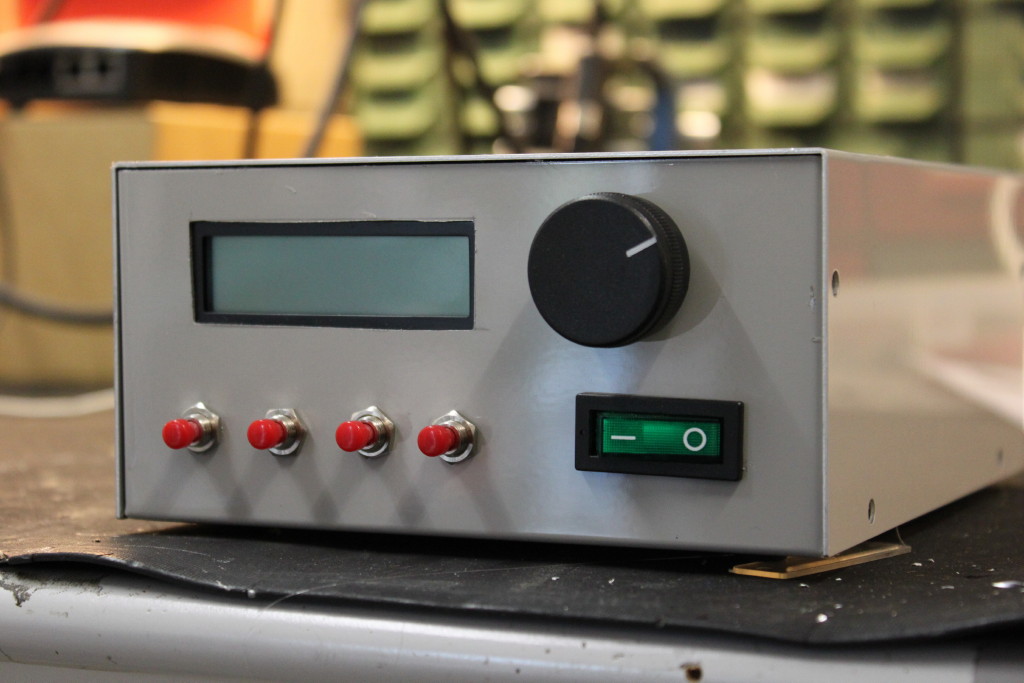

IZ5NFD ha costruito un nuovo Control Box per il suo rotore utilizzando DDM_Rotor.

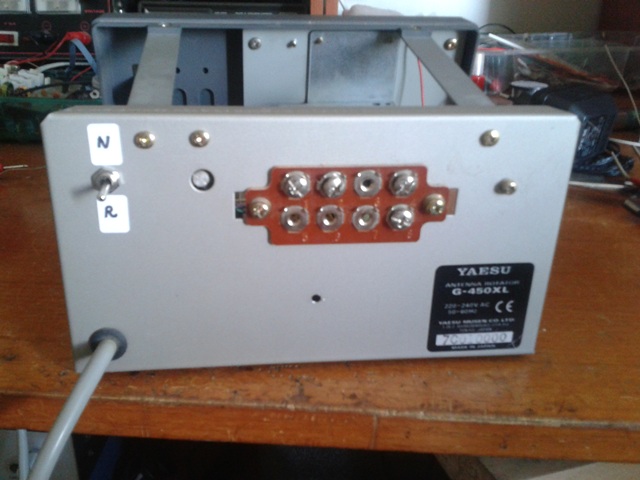

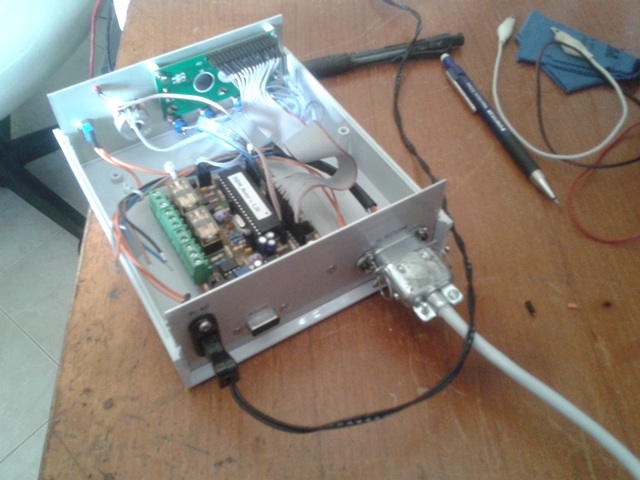

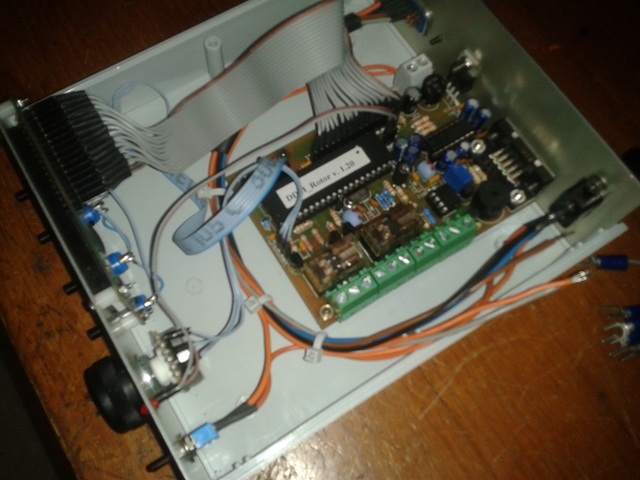

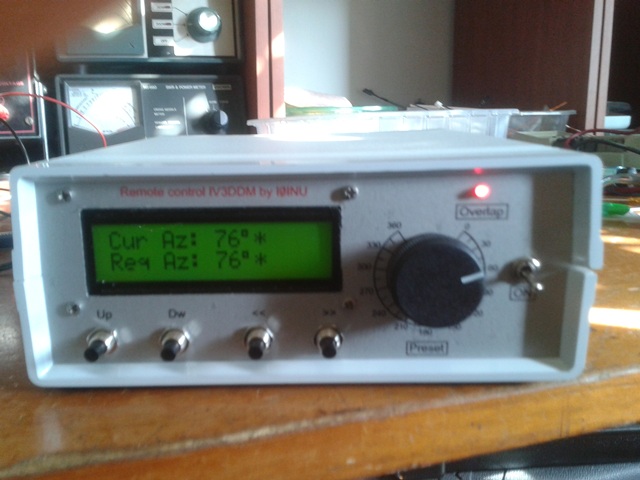

I0INU ha costruito DDM_Rotor per il suo rotore Yaesu G-450XL e lo ha collegato al controller originale tramite
un commutatore, sfruttando 3 morsetti liberi del connettore, in modo da poterli utilizzare alternativamente.
Clicca qui per visualizzare lo schema.

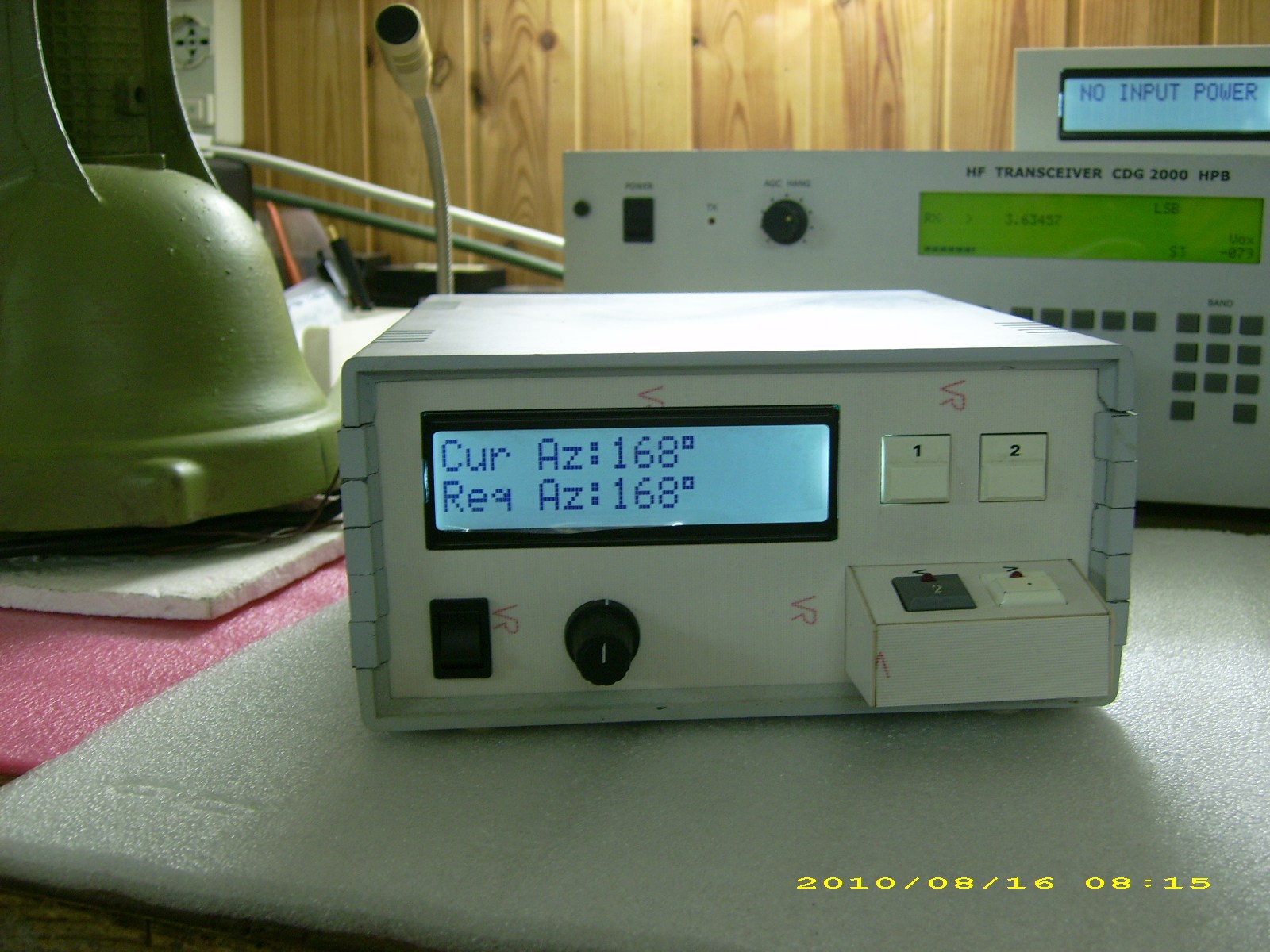

Sandro IK6HPB ha costruito un nuovo Control Box per il suo rotore CDE AR-33 utilizzando DDM_Rotor.

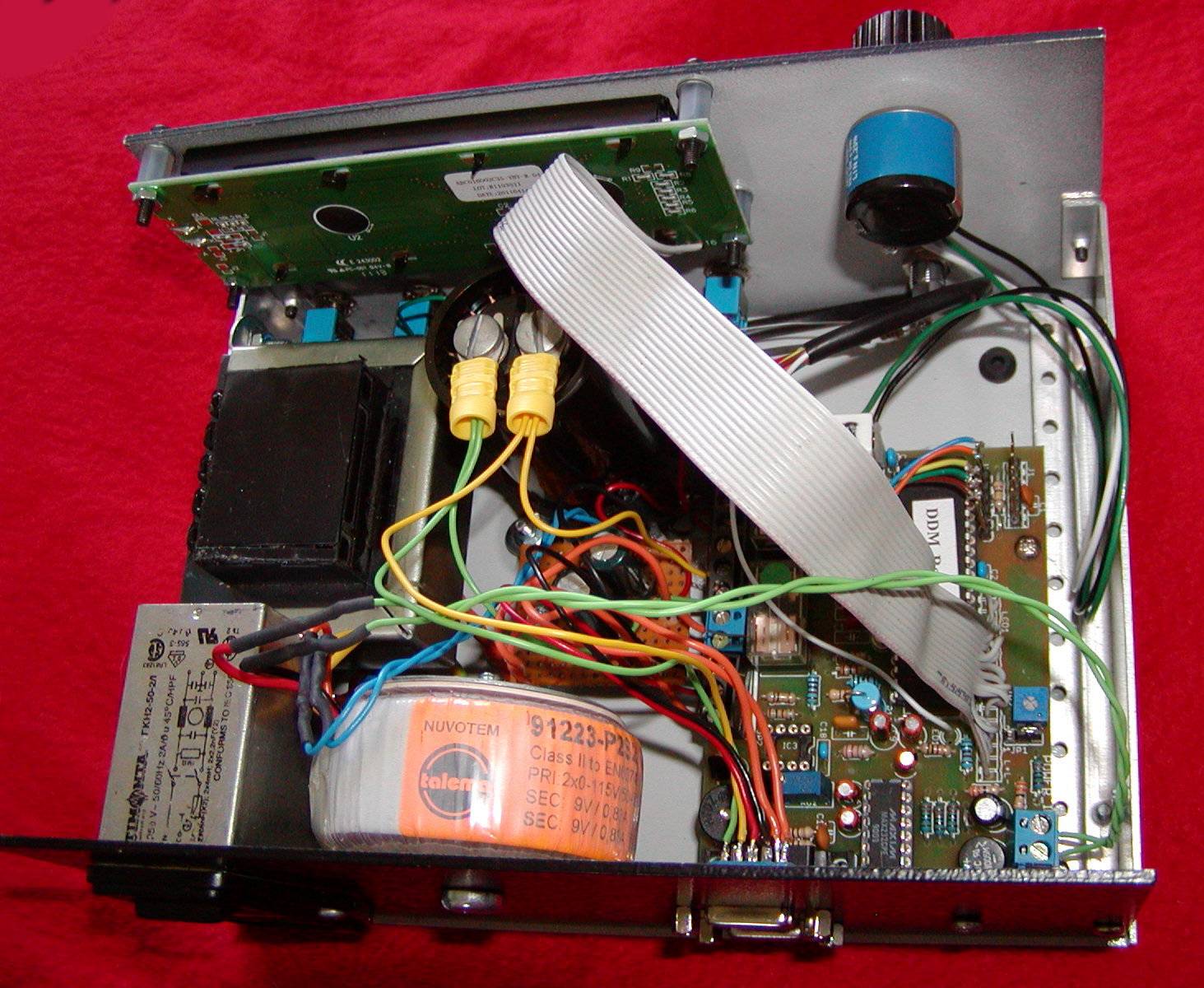

Clive GW0PPO ha realizzato DDM_Rotor per il suo rotore Yaesu.
Successivamente Clive ha realizzato un altro esemplare del controller DDM_Rotor, apportando una interessante modifica all'interfaccia per
la connessione al personal computer.
Ha eliminato i componenti usati per la conversione del segnale da TTL a RS232 ed il connettore DB9, utilizzando al loro posto un modulo FTDI DB9-USB-D5-F
che mantenendo le dimensioni del DB9, contiene un convertitore da TTL a USB.
Clicca qui per prelevare la descrizione della modifica.

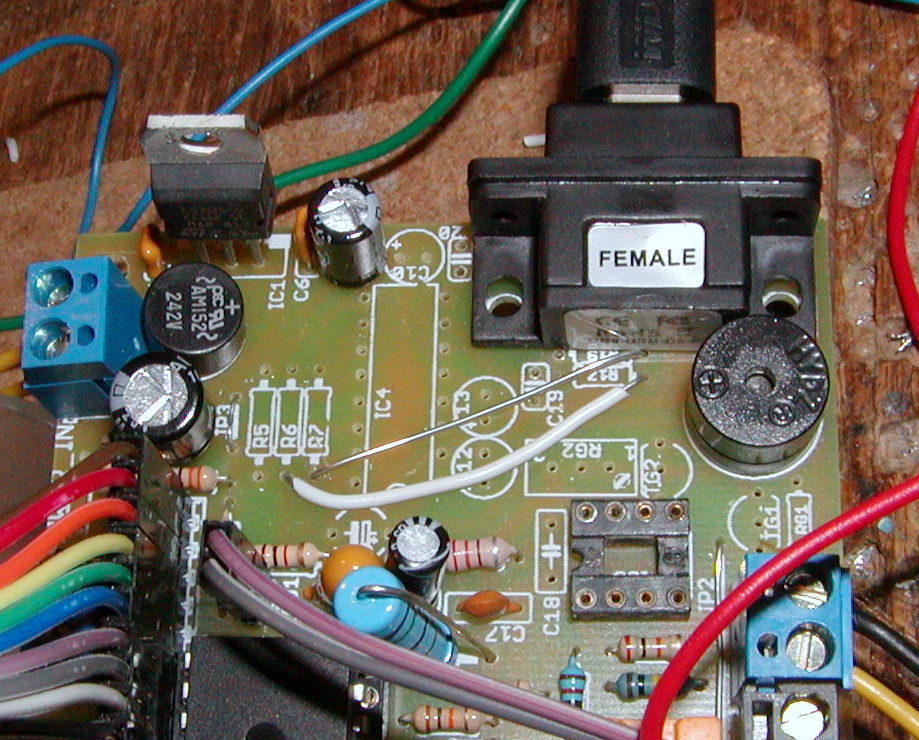

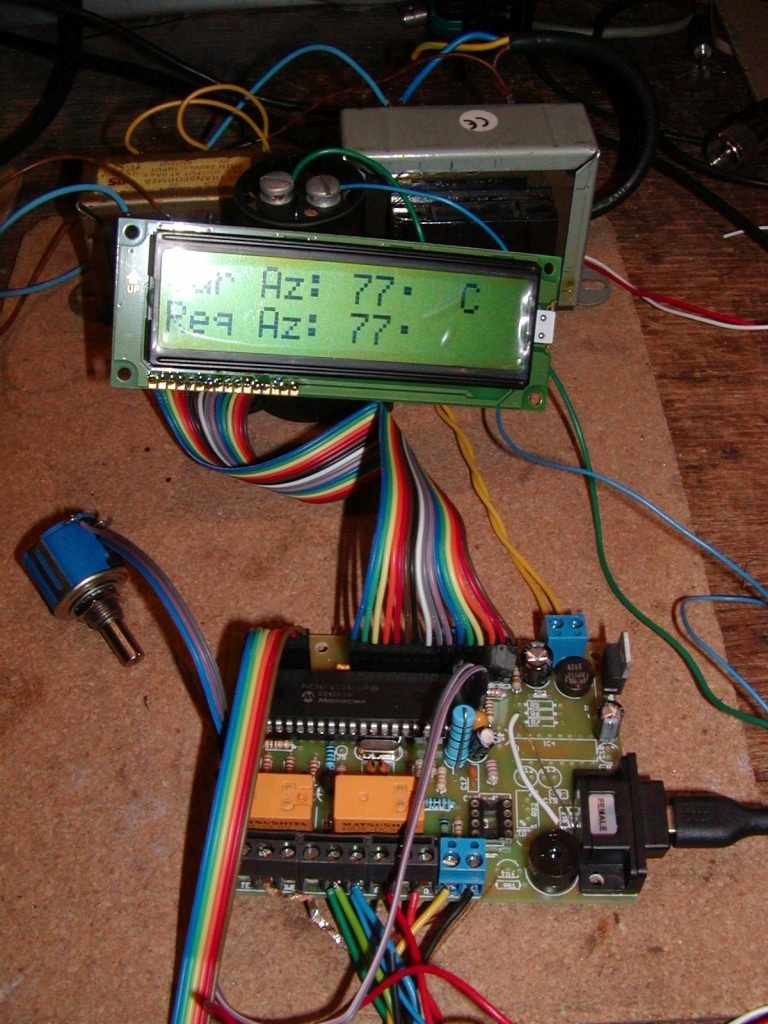

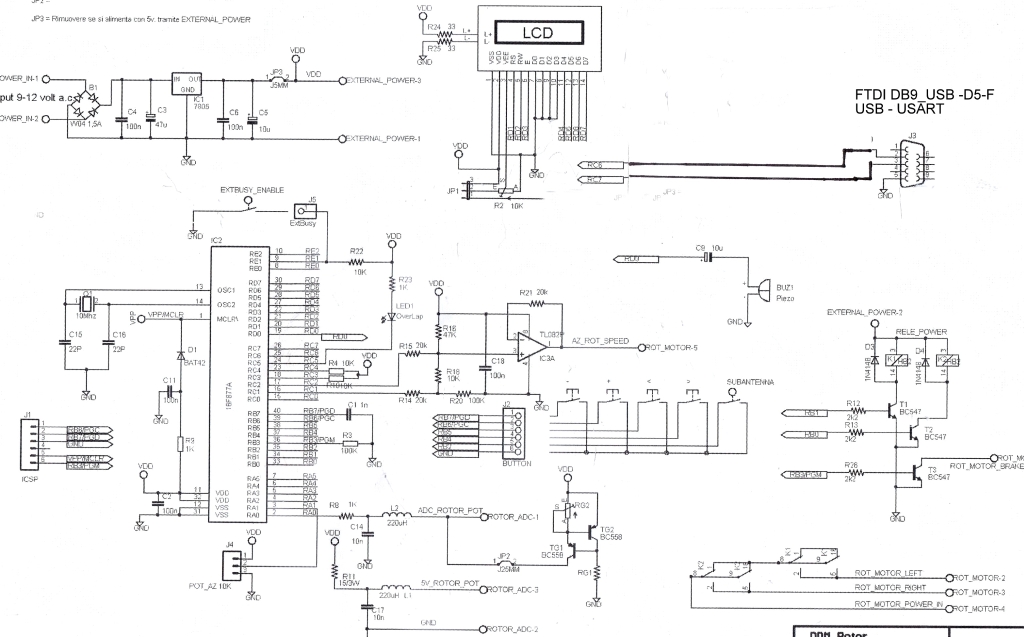

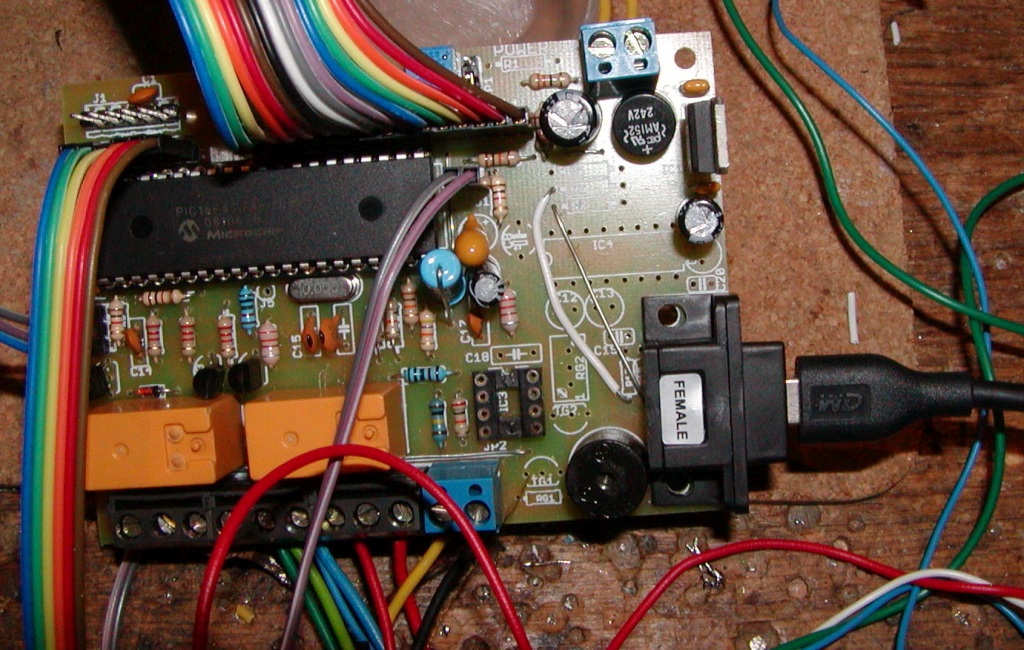

Ecco alcune foto della sua realizzazione e lo schema elettrico modificato:

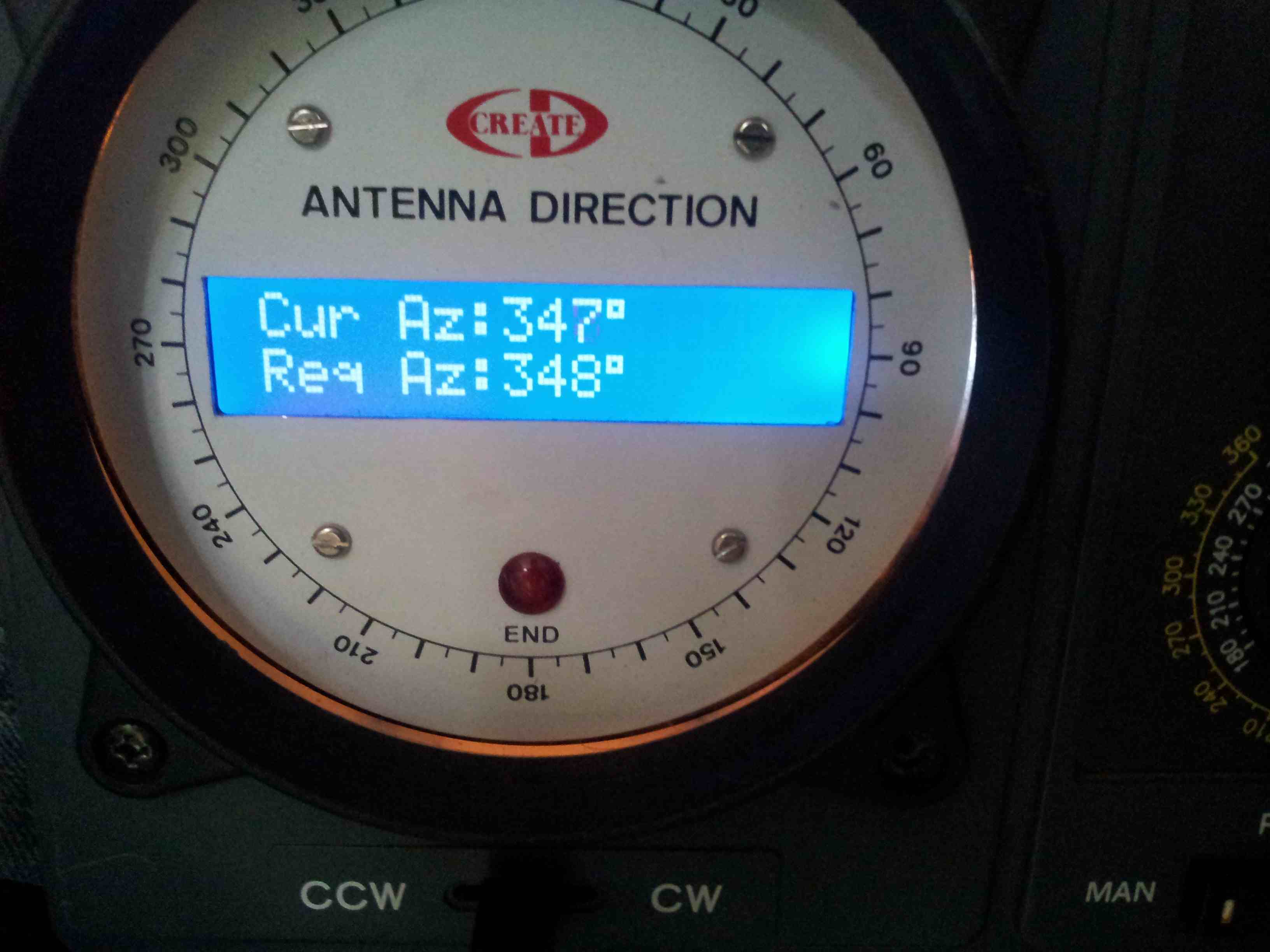

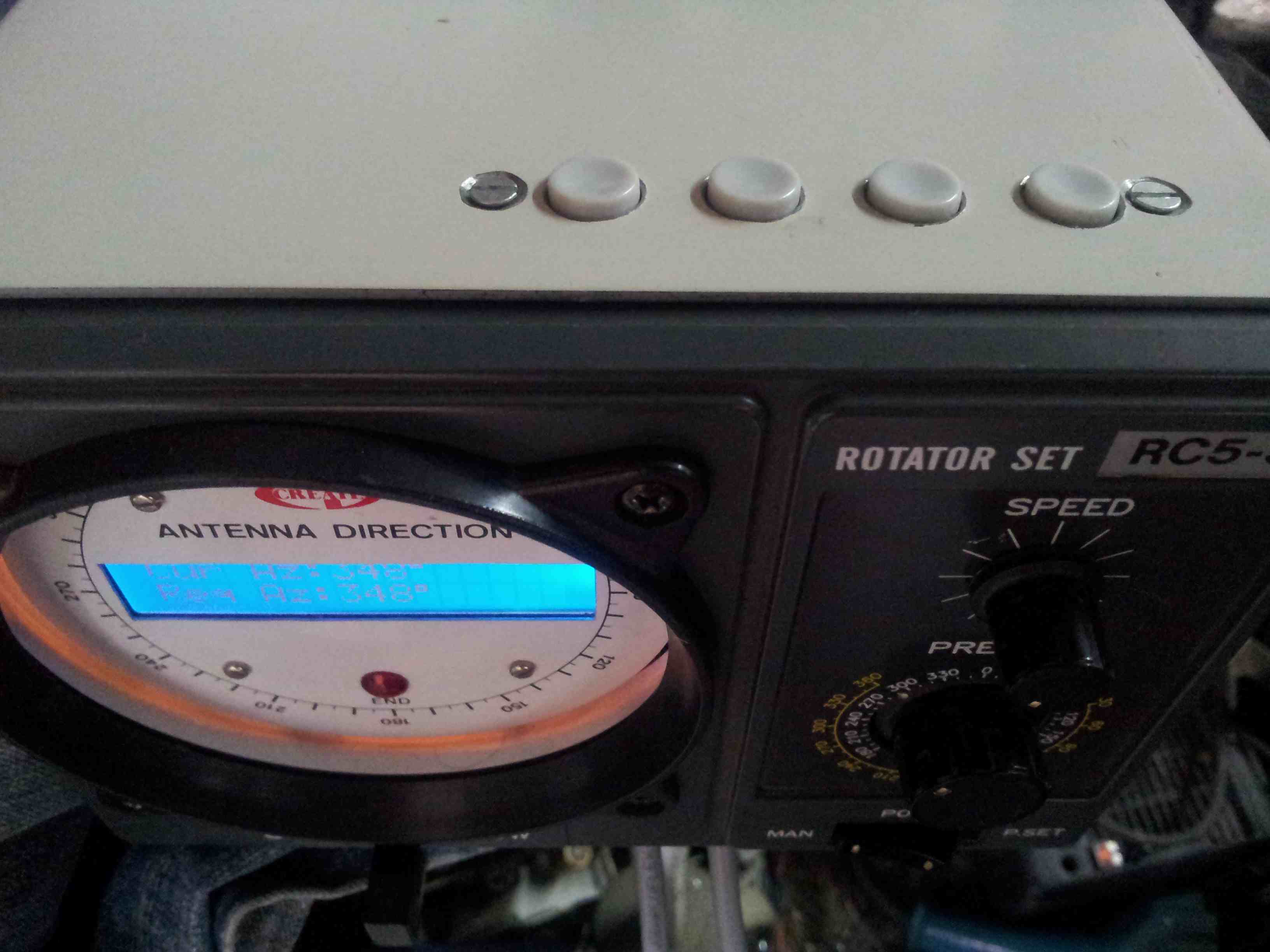

Andre PE1IDY ha utilizzato DDM_Rotor per rinnovare il controller del suo rotore Create.

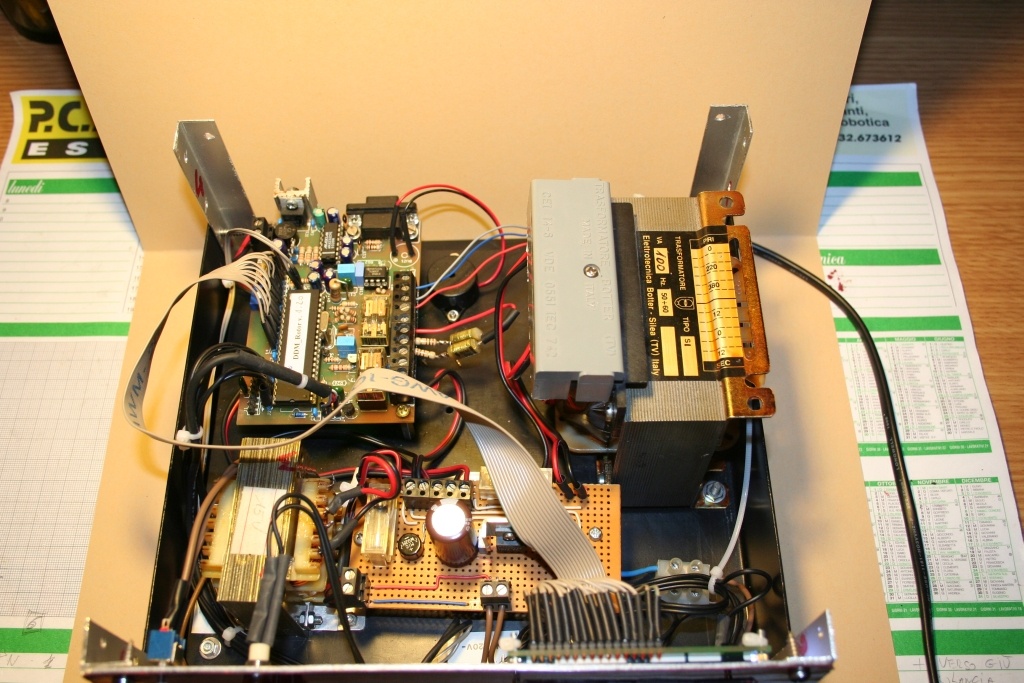

Roberto IW3RGK ha usato DDM_Rotor per costruire un controller per un rotore ex TV a 3 fili, a cui ha aggiunto il potenziometro per la rilevazione dell'azimut.
>
>
Roberto ha usato un potenziometro multigiri da 10Kohm ma per ragioni di accoppiamento meccanico, ad una rotazione completa del rotore corrisponde solo una limitata escursione del potenziometro, ottendendo in tal modo una risoluzione non soddisfacente.
Ha deciso quindi di utilizzare un amplificatore operazionale in configurazione amplificatore differenziale e soddisfatto dei risultati ottenuti, ha acconsentito di rendere disponibile lo schema per chi ne avesse bisogno.
Ecco una sua breve spiegazione:

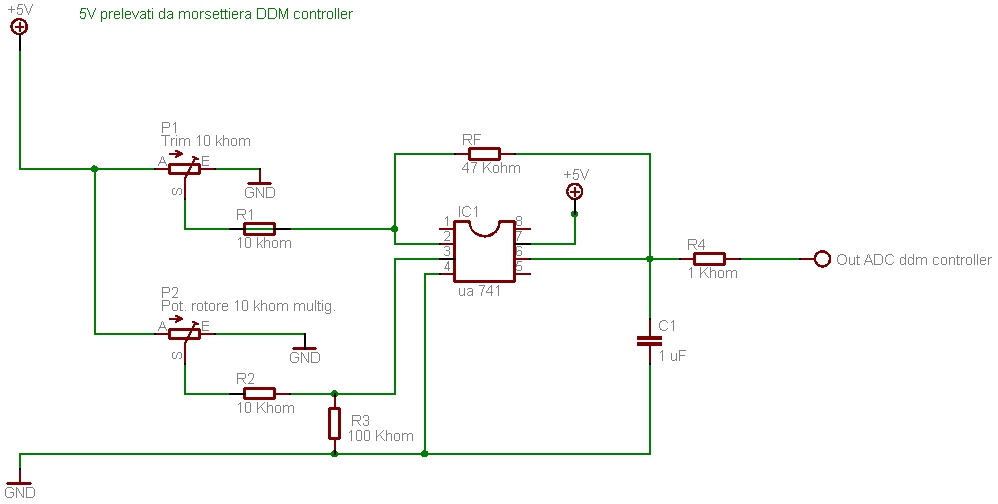

Questo amplificatore differenziale � stato inserito fra il segnale analogico proveniente dal potenziometro rotore e il DDM controller, lo scopo � quello di amplificare la tensione all�ingresso dell�ADC controller per avere una risoluzione pi� ampia.
Alimentato il circuito dal DDM controller GND-5V con il Trimmer P1 si regola la tensione minima e variando RF il guadagno massimo.
Sul pin 6 del ua741 � inserito un filtro che pulisce da disturbi il segnale analogico.Lo schema ha il valore RF riferito al mio caso.
Nella mia situazione la tensione che aveva un�escursione di 0,47V � stata portata a 2V tensione gi� buona cos� da poter far lavorare l�ottimo DDM controller con HRD Rotator insegutore satelliti e il mio vecchio rotore Tv.
La soluzione � stata ottenuta grazie alla ricerca in rete e alla collaborazione fra il sottoscritto e IV3DDM che ringrazio per la disponibilit� e la realizzazione del versatile controller.
73 de iw3rgk Roby
Augusto I2SIP ha costruito un nuovo control box utilizzando DDM_Rotor e mi scrive:
Ciao Giorgio, Volevo informarti che ho assemblato con la tua scheda un nuovo �Control Box� per il il rotore Yaesu G-600RC / KR-600RC
(non � presente nella lista rotori compatibili sul tuo sito).
Il TERZO pin del potenziometro NON � presente sul connettore per cui ho utilizzato il generatore di C.C. presente sul tuo schema.
Ti confermo che NON ho avuto problemi relativamente al fatto che un capo del potenziometro sia collegato al comune del motore.
Il tutto funziona correttamente sia con controllo seriale ( HRD Rotator ) che in manuale.
Al fine di aiutare altri colleghi OM che volessero intraprendere la costruzione mi permetto di fare alcune
considerazioni:
- Lo snubber ( o spegni scintilla come viene chiamato in campo telefonico) sui contatti dei rel�, come da te suggerito,
E� INSPENSABILE pena il reset della scheda.
- Nella mia realizzazione ho dovuto mettere una capacit� ( 470nF) sull�alimentazione del display altrimenti lo stesso
si resettava alla caduta dei rel� di comando mentre il controllo seriale, quindi la scheda, lavorava correttamente.
-Il solder mask su alcune piazzole non permette una corretta saldatura, prestare attenzione.
Sono a completa disposizione per qualsiasi eventuale altra info sulla realizzazione.
Ti saluto cordialmente Augusto I2SIP

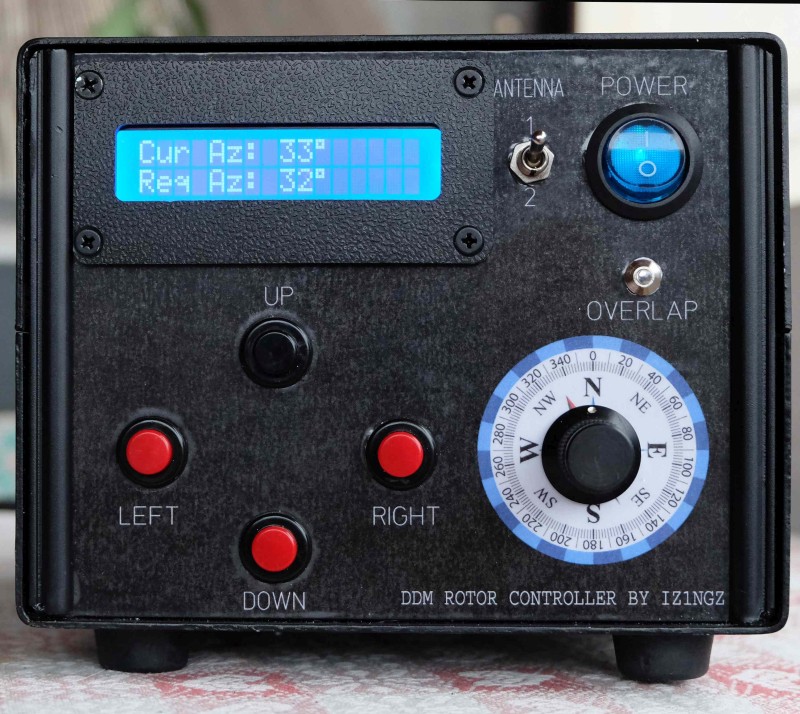

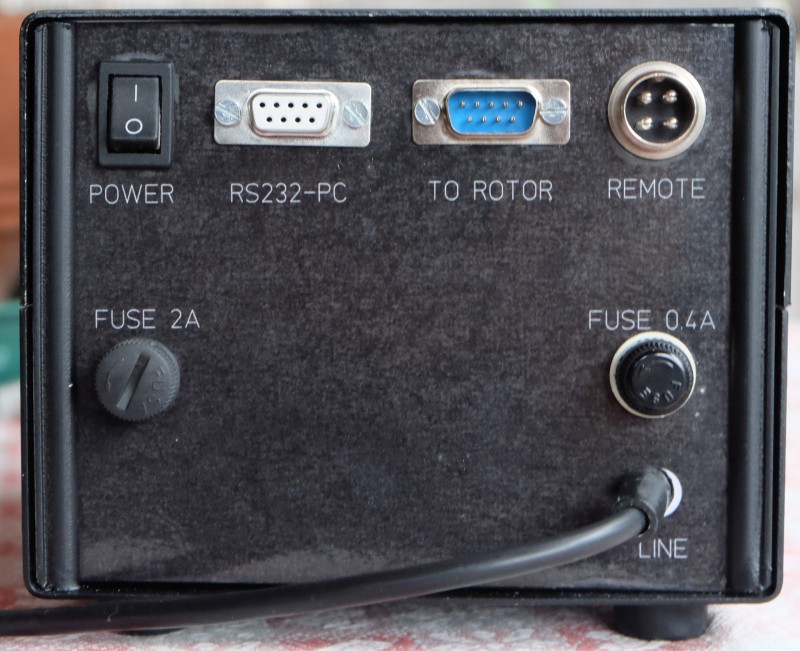

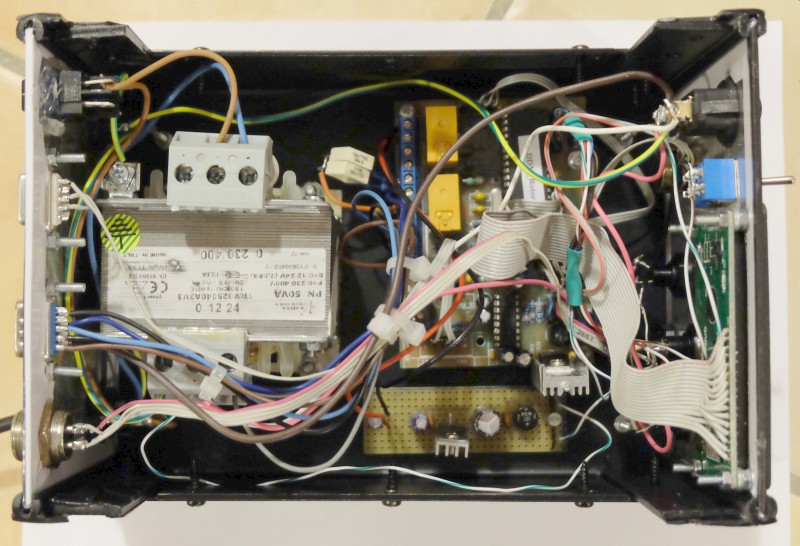

Danilo IZ1NGZ ha costruito un elegante controller per il suo rotore utilizzando DDM_Rotor.
Franco IZ6HYQ mi scrive:
Ho assemblato il controller che hai inviato a Nicola IZ6RCR, funziona tutto perfettamente sia in manuale che in seriale,
ho provato con hrd pst e beam dx senza nessun problema, gli snubber sono saldati sul lato rame del c.s e ho anche seguito
il consiglio di i2sip x il condensatore da 470 kp sull�alimentazione del display.

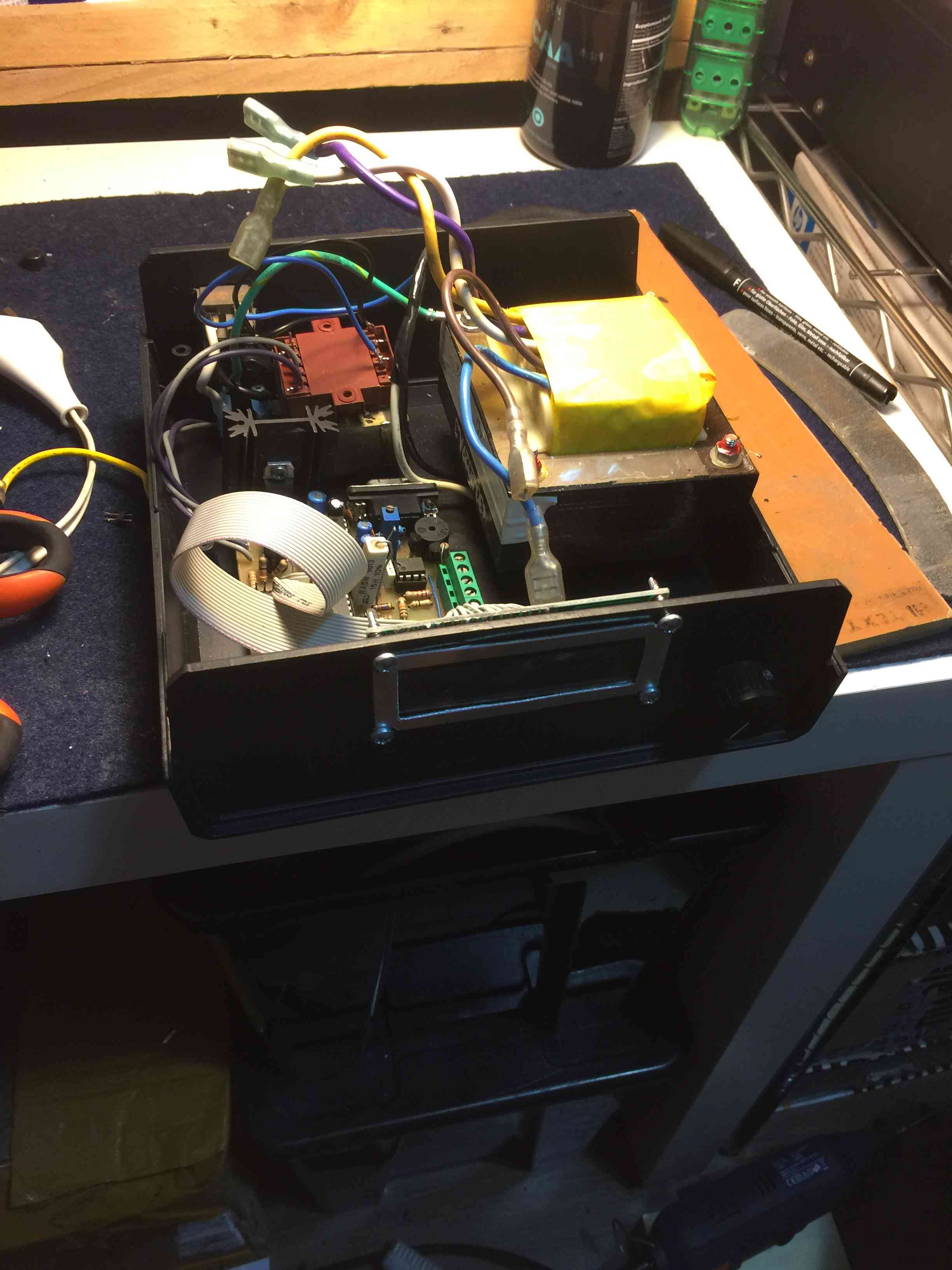

Luca IT9EXE ha realizzato il control box per il suo rotore Hy-Gain 45, compreso il circuito stampato autocostruito.

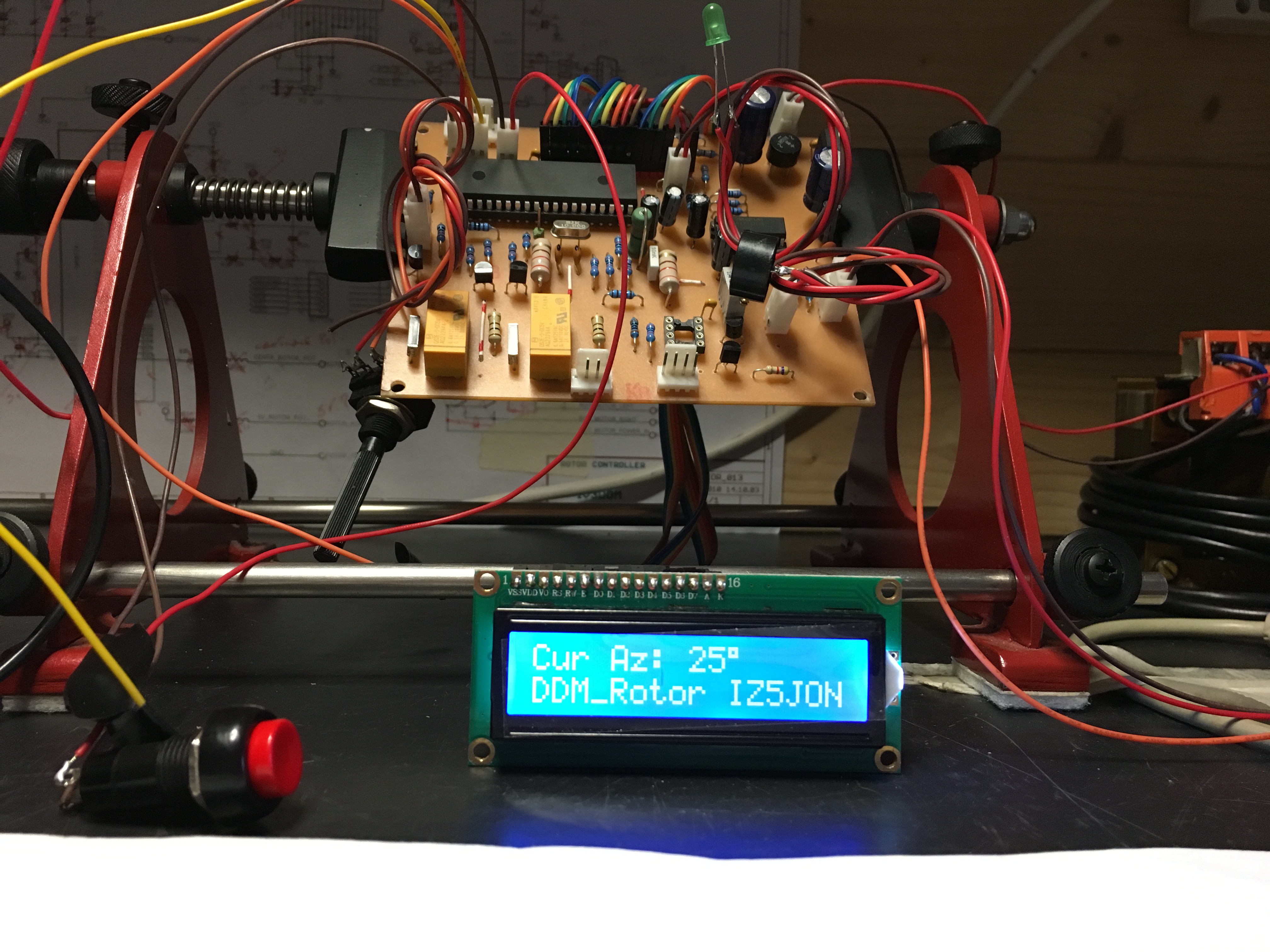

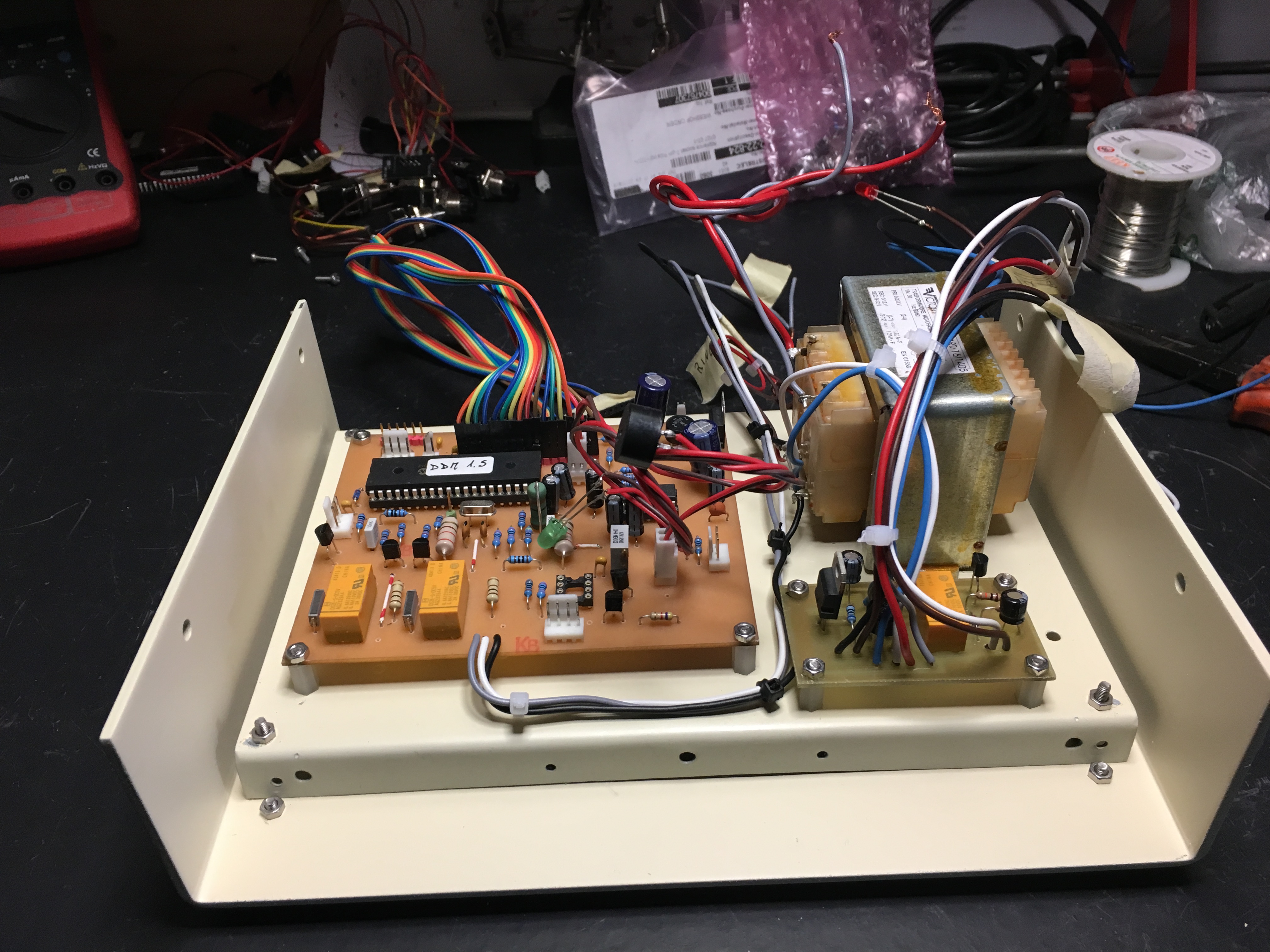

Mirko IZ5JON ha realizzato una sua versione del control box DDM_Rotor, dal risultato
veramente professionale.
