4 x EF0213M xpol
Dopo aver
utilizzato diverse antenne nel corso degli anni e ricercando sempre antenne
meno rumorose, con basso G/T etc. ho deciso di sostituire quelle attuali che
utilizzo per il traffico EME sui 144 Mhz.
Avevo da
rispettare alcuni vincoli logistici e quindi non potevo scegliere un’antenna
più lunga di circa 4 lambda .
Le antenne
dovevano essere a doppia polarizzazione e in commercio non ho trovato nulla che
rispondesse alle mie esigenze in termini di lunghezza fisica, guadagno, G/T, Q,
costo etc.
Ho cercato
quindi un buon progetto ed ho deciso di realizzare le EF0213M le cui
caratteristiche sono sul sito di Popa al seguente link
http://www.yu7ef.com/ef0213m.htm

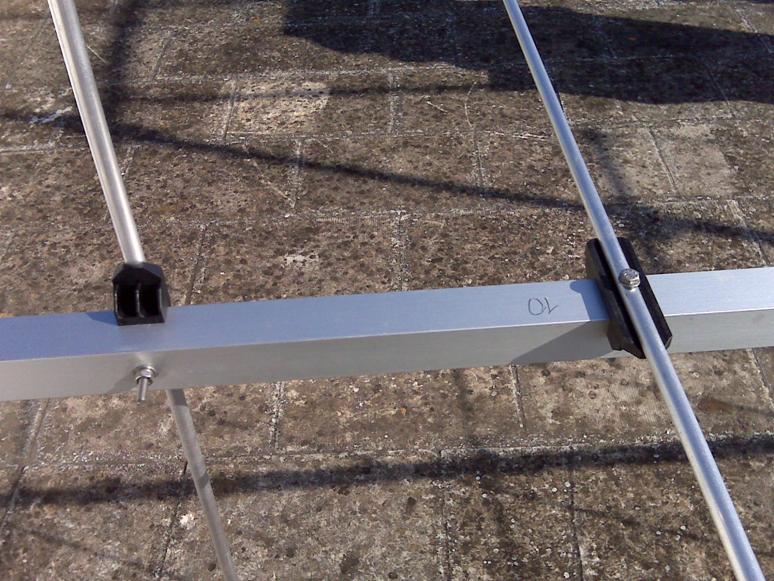

Per
la realizzazione delle antenne con mezzi casalinghi ho utilizzato il metodo di
montaggio con elementi isolati sopra il boom con blocchetti in poliammide.
.
Per la
composizione chimica la dimensione dei blocchetti e la vicinanza al boom ho
introdotto un allungamento degli elementi per far risuonare l’antenna nella
gamma di frequenza desiderata. Sperimentalmente ho trovato che con i blocchetti
utilizzati gli elementi subiscono un accorciamento di 3 mm e la vite passante
al centro aggiunge un ulteriore millimetro. Nella figura seguente si nota
l’effetto rilevato dall’allungamento degli elementi.
La tabella
seguente riporta le misure in spazio libero e le misure reali degli elementi.

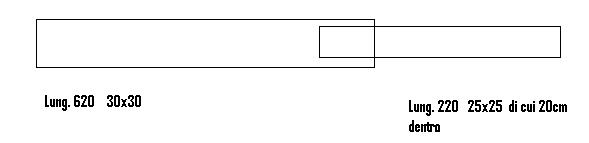

Ho
utilizzato per il boom alluminio da
30x30 e 25x25. Per gli elementi tubo di alluminio da 8 mm. di diametro .
Per restare entro le misure prefissate ho installato gli elementi verticali dell’antenna con 20 cm. di sfasamento rispetto a quella orizzontale ottenendo una lunghezza totale di 8,20 mt.
|
H |
V |
FREE SPACE
LUNGHEZZA 8mm diametro |
|
ELEMENTO REALE 8 mm. diametro |
|
Riflettore |
0 |
200 |
1018 |
|
1029,3 |
Boom
30 |
Radiatore |
300 |
500 |
1000 |
|
1000 |
Boom
30 |
D1 |
417 |
617 |
952 |
|
963 |
Boom
30 |
D2 |
798 |
998 |
942 |
|
953 |
Boom
30 |
D3 |
1390 |
1590 |
921 |
|
931,8 |
Boom
30 |
D4 |
2079 |
2279 |
906 |
|
916,8 |
Boom
30 |
D5 |
2856 |
3056 |
891 |
|
901,7 |
Boom
30 |
D6 |
3680 |
3880 |
878 |
|
888,6 |
Boom
30 |
D7 |
4552 |
4752 |
866 |
|
876,6 |
Boom
30 |
D8 |
5435 |
5635 |
854 |
|
864,5 |
Boom
30 |
D9 |
6329 |
6529 |
850 |
|
859,90 |
Boom 25 |
D10 |
7238 |
7438 |
838 |
|
847,80 |
Boom 25 |
D11 |
7940 |
8140 |
842 |
|
851,80 |
Boom 25 |

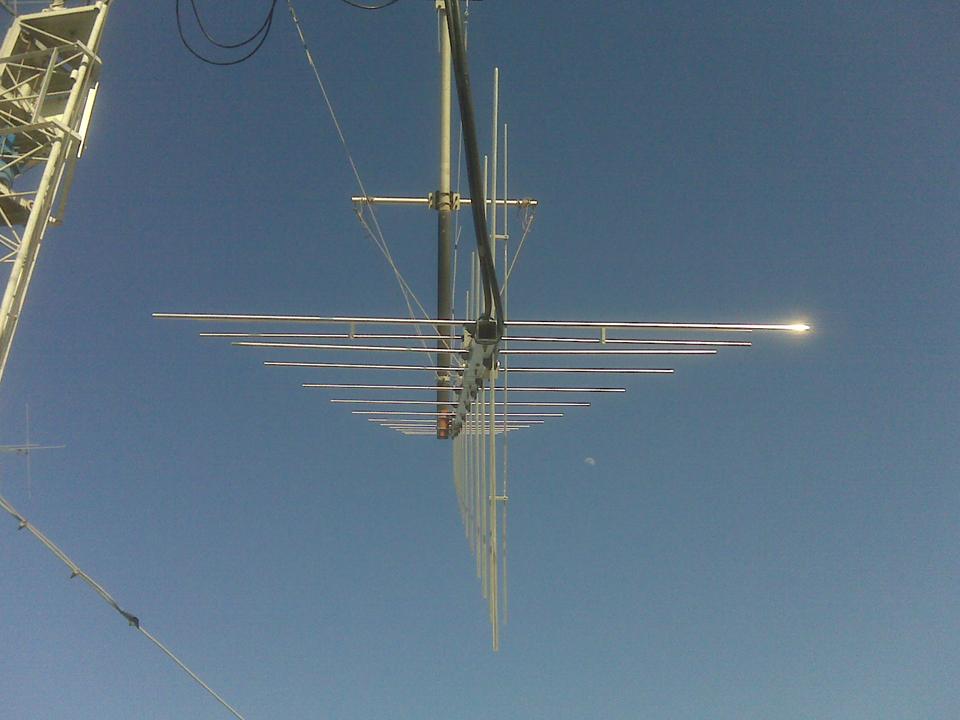

Dopo le
misure ed i ritocchi sulla prima antenna ho costruito le altre per completare
un array di 4 x EF0213M XPOL.
Le antenne
sono state accoppiate a 3,80 metri x 3,80 metri.
Le caratteristiche
dell’antenna possono essere consultate sul sito di Popa ,( http://www.yu7ef.com/ef0213m.htm ),

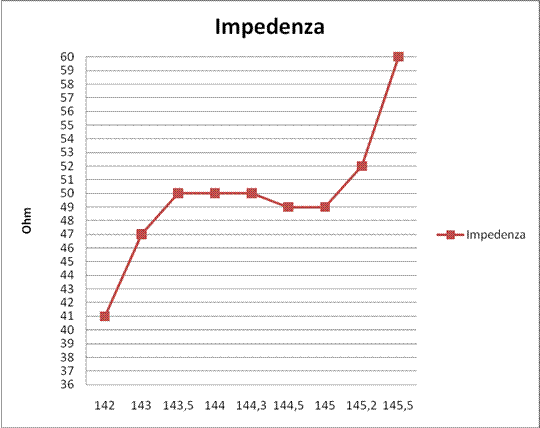

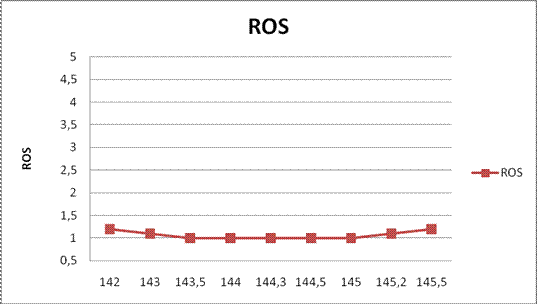

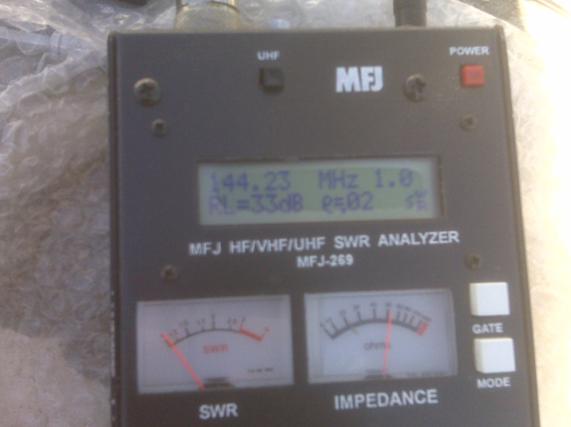

mentre qui allego alcune misure rilevate sul campo.
Poiché
l’antenna è stata progettata a 50 Ohm è abbastanza facile alimentarla. Sul sito di Popa è consigliato l’utilizzo del
classico dipolo ripiegato con relativo
balun 4:1.
Ho provato
alcune soluzioni tra cui il dipolo aperto con ferriti che si è comportato bene sull’antenne a
singola polarizzazione.
Quando sono
passato alla doppia polarizzazione l’utilizzo delle ferriti, almeno quelle da
me utilizzate, è diventato critico, e si influenzavano abbastanza rendendo
critica anche la posizione dei cavi di alimentazione.

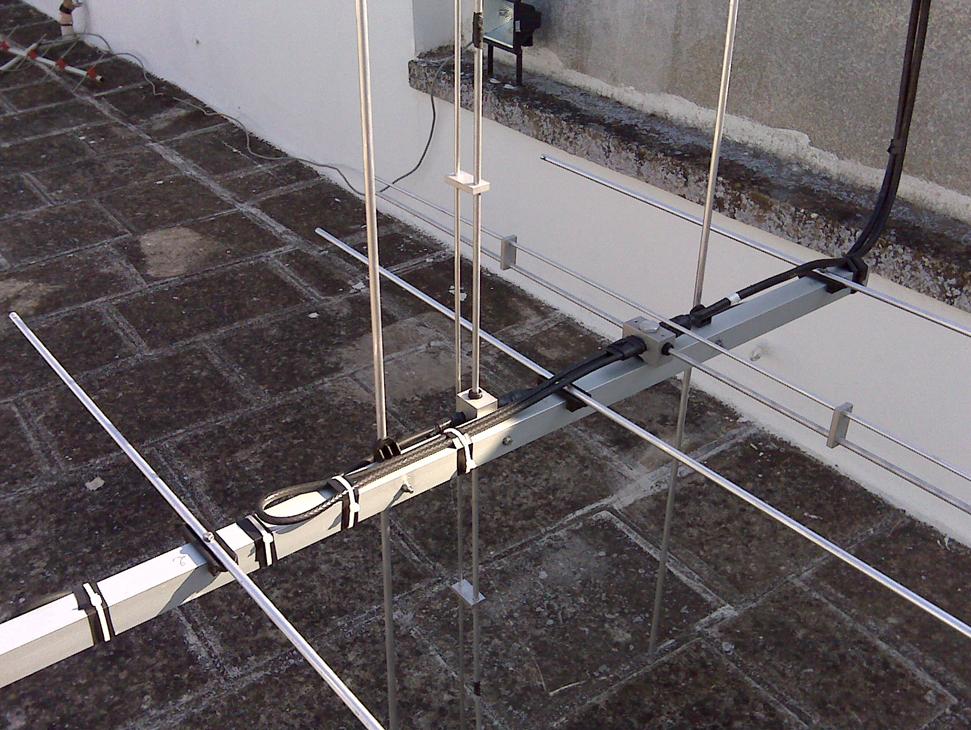

La soluzione
che ho adottato, volendo ottenere una taratura fine per ogni singola antenna, è
stata quella di un t-match che tra l’altro avevo già disponibile.
Qui di
seguito alcune foto della realizzazione.
Un
ringraziamento particolare a Popa per la progettazione dell’ottima antenna
EF0213M.
73 Ermanno / IK7EZN JN90dg
