LA MIA STAZIONE
Alcuni Particolari
Questo Paddle è ricavato con un relè aperto dal quale è stata asportata la parte dei contatti, sulle proprie lamelle sono stati saldati due ritaglio di vetronite monofaccia fatti a forma di goccia. La parte dei contatti è stata fissata da una parte e dall'altra ad una base di ferro con due squadrette a L. Per una applicazione portatile, è un Paddle senza impegno e poco costoso.
Mi diverto con il KEYER DKXEY in portatile con 0.5W e l'EH a chiamare con la modalità Beacon Interattivo, ottimo per 5 minuti di RelaX, il Keyer chiama in maniera ripetitiva a cadenza programmabile, (il keyer permette l'ascolto con la radio in full break-in); tra un messaggio e l'altro, alla comparsa di un corrispondente, toccando una delle palette è possibile fermare il processo automatico di chiamata e, rispondere al corrispondente.
|
Coerente con lo stesso spirito HAM che ha spinto molti OM a cooperare per lo sviluppo del DXKEY ed a fare divenire quest'ultimo un KEYER completo risultato dell' analisi delle esigenze del telegrafista che riserva per il suo CW amore e passione e con la quale si proietta in una propria inattaccabile dimensione; che oggi voglio condividere con voi un progetto molto interessante basato su principi del tutto nuovi, che ritengo doveroso analizzare costruttivamente. Questo progetto nasce dall'esigenza di stare in radio a contatto con la natura, scopo facilmente risolvobile possedendo un' attrezzatura idonea al caso. Avevo appunto un Transceiver FT817 QRP, una batteria, un Paddle Home Made (costruito circa 9 anni fa dopo l'esame CW), un Keyer DXKEY programmato per le QSY, ma la cosa che mancava era l'antenna.. Di progetti di antenne ne avevo sotto mano, ma questa doveva essere piccola ed entrarmi in uno zainetto, insieme al materiale sopramensionato.. Volevo operare in 20M ... una banda che si può sfruttare un po' in tutte le stagioni ed un po a tutte le ore. Mi sono messo subito alla ricerca, ma di piccolo, molto piccolo per 20M non ne trovavo, poi una sera leggendo il NEWSLETTER dell' IQRP club del Gennaio 2002, leggo il titolo "EH ANTENNA"... che mi riconduce presto ad una pubblicita apparsa su Radio Rivista che parlava di un'antenna rivoluzionaria molto piccola. Leggo l'articolo e capisco che I0SKK aveva fatto una EH per i 40m di soli 23 cm... pensai che fosse impossibile, ma che valeva la pena di saperne di piu' ! Ho letto anche su internet della EH, trovando molte informazioni, ma mai un progetto completo, completo alla vite... la confusione aumentava, e con essa anche la mia curiosità a realizzare questa antenna... VI confesso che all'inizio volevo lasciare perdere, oggi mi sento di incentivare chiunque voglia fare un po di prove senza avere troppe sorprese, perche' vi assicuro che la costruzione è molto semplice, veloce e non richiede particolari utensili. Dovrete procurarvi: Utensili necessari: - Trapano - Forbici da Elettricista - Saldatore a Zappetta (un po' piu' potente di quelli da elettronica) - Punta di 2mm - 4.5/5mm - Tazza taglio circolare diametro 40mm - Stagno - nastro di carta - Pennarello Indelebile - Cartavetra fine - Nastro isolante. COSTRUZIONE: Foro 1: in linea con i fori di 2mm Effetttuare i fori per i condensatori e per il connettore PL59 (nel mio caso con una tazza circolare di 40mm per i condensatori e di 13 per il connettore), il foro del connettore è realizzato un po' piu' piccolo del diametro del connettore, per permettere a quest'ultimo, nel momento dell'avvitamento di autofilettarsi sulla plastica. Per quanto riguarda i condensatori, ogniuno pensi al miglior fissaggio sul tubo. Io avevo dei Condendatori con l'asse per la manopola e due fori laterali di fissaggio sui quali ho inserito dei distanzialini da elettronica in modo da arrivare al diametro interno del tubo, ho fissato poi con due vitoline dall'esterno del tubo.

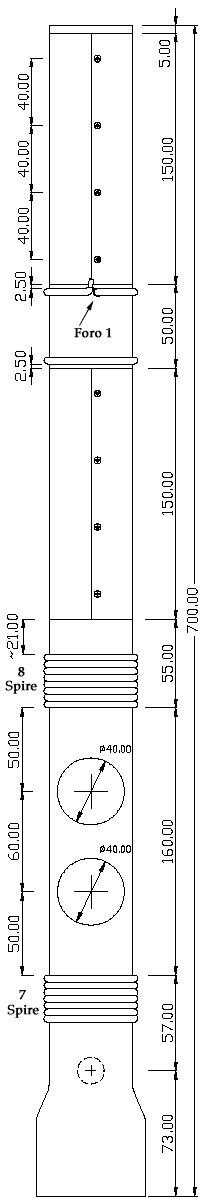

CABLAGGIO DELL'ANTENNA CABLAGGIO FILO A (colore schema Rosso): Preparare circa 80cm di filo 4mmq, inserire nel Foro 3 il filo, dandogli sull'estremo per 1 cm una piega a 90° prima dell'inserimento, in modo che l'uscita di quest'ultimo dal foro 2 sia piu' facilitata. Far uscire il filo dal foro 2 per una lunghezza necessaria a fare una spira che termina con la saldatura sul tubo.
Dal foro 3 fuoriesce quindi lo spezzone di filo rimanente, tagliare solo la guaina isolante per 1cm e reinfilare la parte protetta nel foro 4, per poi fare uscire essa dal foro per il condensatore C2. Tagliare la parte superflua di filo in modo che si permetta la saldatura del C2 fuori dal tubo. CABLAGGIO FILO B (colore schema Verde): Preparare circa 1,9M di filo 4mmq, saldare la cima di esso sopra il filo scoperto uscente dai fori 3/4 (questa saldatura va eseguita velocemente per il rischio che si scioga la poca plastica di congiunsione tra i due fori. Avvolgere 8 spire e entrare dentro il tubo nel foro 5. Far fuoriuscire dalla cava del condensatore C1il filo, senza tagliarlo interamente, praticare un'incisione nella guaina isolante e, saldare il tratto senza guaina su C1. Far uscire il filo rimanente dal foro per il connettore, saldarlo sull'esterno di esso, dopo aver eliminato la parte superflua.

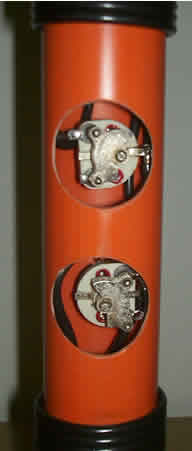

CABLAGGIO FILO C (colore schema Arancio): Preparare circa 50cm di filo 4mmq, saldare su C2 il cavo, quindi fissare C2. Far uscire il filo dal foro per il connettore e saldare sul centrale di esso dopo aver tagliato la parte superflua. CABLAGGIO FILO D (colore schema Blu): Preparare circa 2,20M di filo 4mmq, effettuare la spira del cilindro alto ed entrare nel tubo nel foro 1. Per il tratto dei cilindri, tenere questo filo il piu' possibile nella parte centrale. Effettuare la saldatura su C1 asportando ca 1 cm di guaina isolante dal filo che fuoriuscirà dal foro 6. FISSARE C1

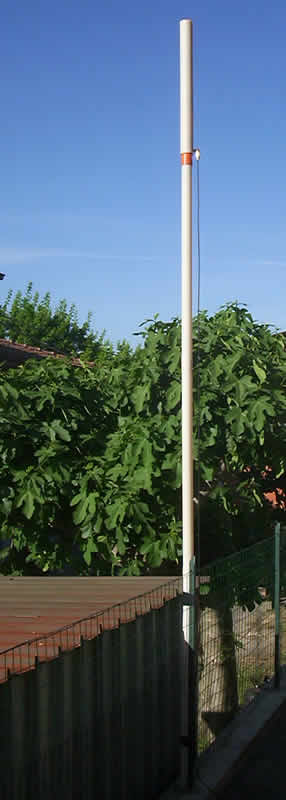

Con il filo uscente dal foro 6, avvolgere 7 spire (bobine avvolte tutte nello stesso verso) e rientrare nel foro 7 per poi andare a collegarsi nel punto centrale del connettore di uscita. TARATURA DELL'ANTENNA L'antenna potrà essere tarata tramite l'uso del DIP METER, che io però non ho, oppure con un Transceiver ed un Rosmetro. Nell' effettare queste tarature occorre non interferire troppo con i cilindri alti. Con il ROS a 1:1 si puo' anche alzare la potenza a 3/5 W per ritoccare ulteriolmente. Controllare a questo punto la banda passante a 2:1 nel mio caso risulta essere 250 Khz da 13,950 a 14,200 Mhz con un centro banda a 14,100 (considerate che una volta che posizionerete l'antenna piu' alta, questa frequenza si abbasserà di un pò). Mettendo l'antenna alta è consigliabile far passare il cavo di uscita vicino e parallelo al tubo di fissaggio, per fare questo è necessario usare un adattatore PL59 a 90°. Mi sono visto con IK5IIR Stefano e con IZ5EEP Marco, due persone disponibilissime, produttori della EH per RADIOAMATORI (www.eheuroantenna.com)che mi hanno dato una controllatina con il DIP meter ed hanno visto che l'antenna costruita così va abbastanza bene, per fare l'ottimo si dovrebbe fare tutto con il filo di Rame, i condensatori dobrebbero essere fatti con placche di rame sul tubo. Queste accortezze sono state applicate nelle antenne di loro produzione che io ho visto, queste raggiungono fino ad 1 KW di potenza e pensate, hanno ben 500 Khz e piu' di banda passante. Vi invito a leggere anche i TRAFILETTI LATERALI che completano l'esperienza dell' EH, e la rendono usabile al 100% in ogni occasione. Per ora è tutto, spero di essere stato abbastanza chiaro, alla prossima EH, magari per i 30 M...perchè no ... 73 de Stefano IK5XCT
IK5XCT Stefano Macerini Papini (Rev. 09/06/2002) Home Page http://www.qsl.net/ik5xct
|

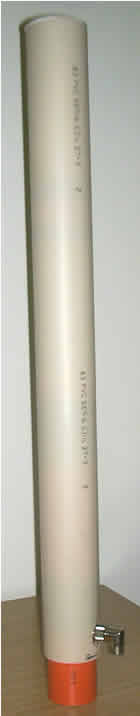

Finitura dell' EH di IK5XCT Una volta che l'antenna è terminata e tarata, con il nastro isolante fermare tutte le bobine ed i punti mobili. Occorre però proteggerla ulteriolmente da acqua oppure da urti di trasporto che potrebbero, accidentalmente spostare le tarature effettuate. Considerando che il diametro massimo esterno compreso i fili è di 58/59 mm ( i condensatori sono all'interno di questo ingombro) potremo pensare di infilarla dentro la taglia superiore dei tubi da acqua che è esterno 63 ed interno 60 ca (tubo bianco). Una volta che l'antenna è stata rivestita di nastro isolante, entra perfettamente dentro questo tubo, che dovremo però chiudere da una parte.
I tubi sono di PVC, e devono essere incollati ad un tappo di PVC con colla idonea che potrà essere acquistata in una comune Edilizia. Questo tappo potrà essere ritagliato da un coperchio di scatole elettriche da muro (ritagliare con delle forbici un dischetto diametro 63/64 mm)
Nei pressi del connettore di uscita praticare un foro poco piu' grande del connettore PL59, praticare poi con delle forbici un taglio sottostante al foro che permetterà, una volta allargati i lembi, il passaggio del connettore, i lembi elastici ritorneranno nella propria posizione iniziale.
|
