"SRC-02" is a complete improved version of
our RX FRONT-END project with RF amateur band passband filters, relays switched,
broadband highly linear RX 2x2n5109 CATV push-pull transistor amplifier (+12 dB,
and one more stage for another + 12dB only when needed), variable pin-diodes RX
RF attenuator, RX/TX by-pass, and RX/TX antenna 1, antenna 2 RF relay selector,
RX only antenna port.
You can see two different SRC-02 version 1 with Butterworth passband
filters and SRC-02 version 2 with a different front panel style and Cauer
bandpass input filters.
SRC-02 HF FRONT END Version 1 (Butterworth filters) |

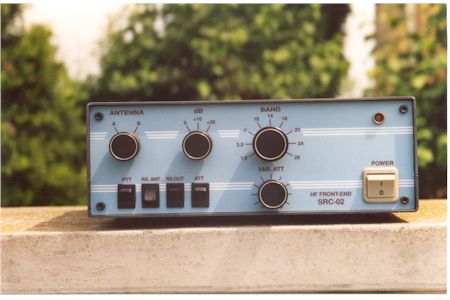

SRC-02 HF FRONT END Version 2 (Cauer pb filters) |

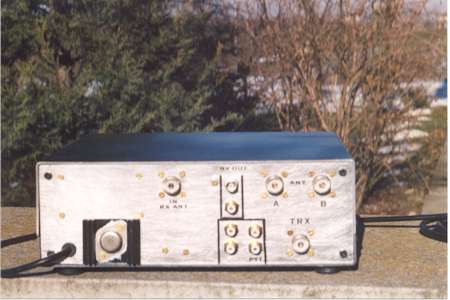

Rear view (both versions) |

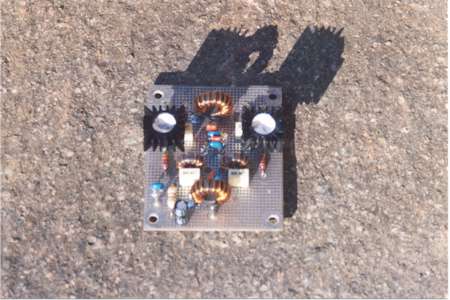

2x2N5109 RX high performance BB ampl. (12dB gain) |
