Indicatore di sintonia per rtty

Per variare la luminosita', bisogna intervenire sulla resistenza da 27k, aumentando il valore  diminuisce la luminosita', mentre il partitore composto dalle resistenze di 470k e 56k regolano il fuoco.

(Nb. non scendere sotto il valore di 27 k, pena la bruciatura dei fosfori!!!!)

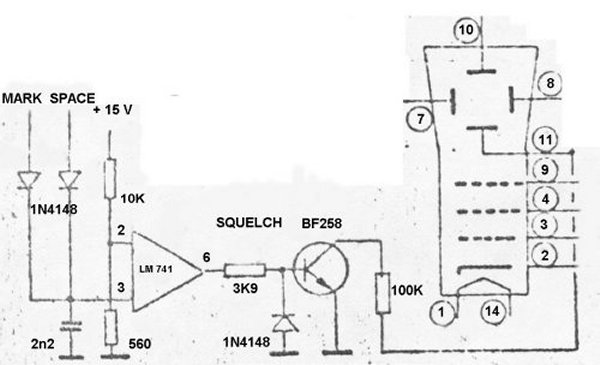

Per evitare la persistenza del puntino durante lo spegnimento dell'indicatore, porre sulla placca di deflessione (pin 11) una resistenza da 100k, collegata tra interruttore on/off e massa, oppure realizzare questo circuito:

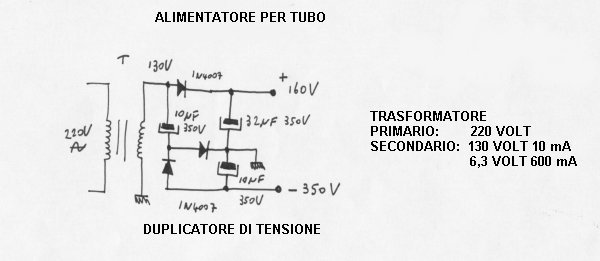

ATTENZIONE !!!

TENSIONI ELEVATE
