FT277B - FT101E

Aggiornata al 30 giugno 2015



Sommerkamp FT277E

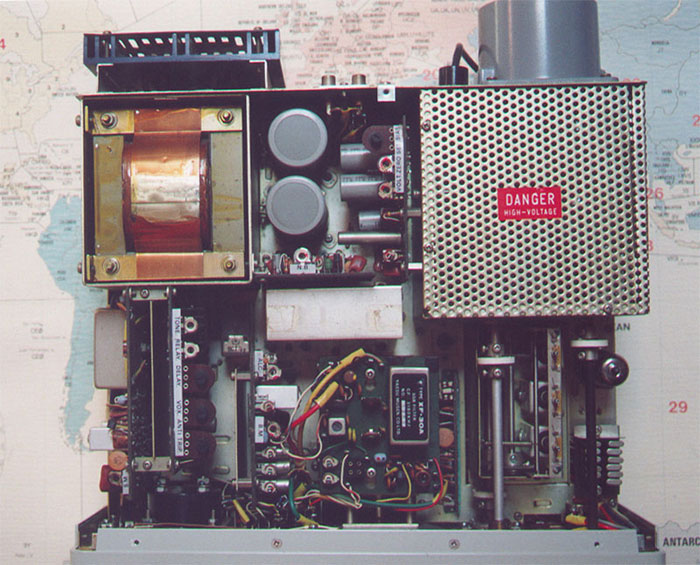

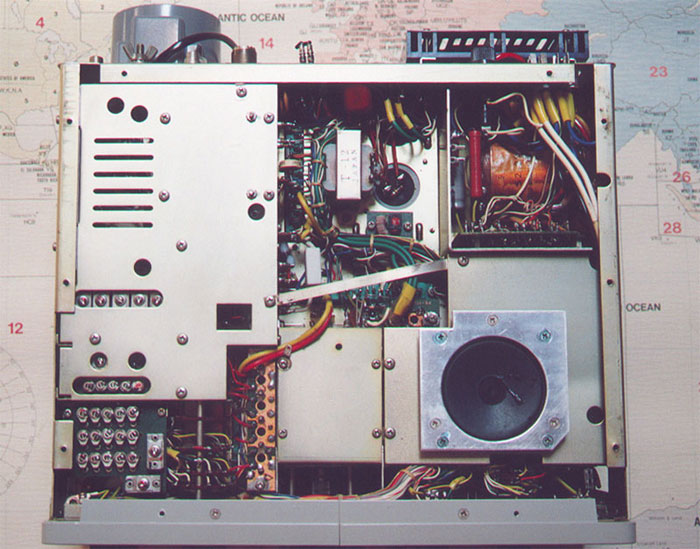

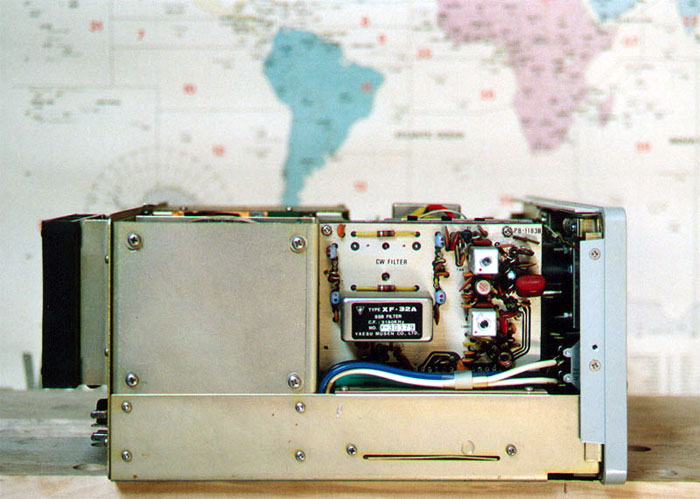

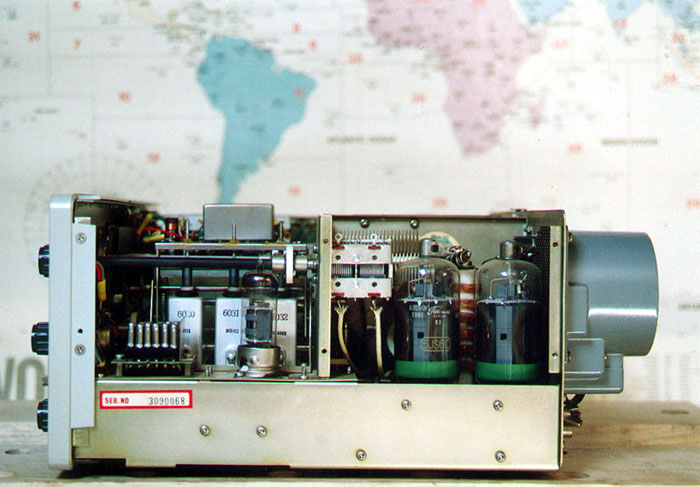

L'apparato altro non è che lo Yaesu FT101E rimarcato Sommerkamp. Infatti è ben visibile il marchio Yaesu sul filtro SSB e la "Y" del logo Yaesu nell'angolo basso sinistro dell S-Meter. Risale agli anni '70 ed è una radio con circuitazione ibrida che utilizza un trasmettitore e ricevitore allo stato solido ed un finale di potenza a valvole.

L'amplificatore a valvole è costituito da uno stadio driver realizzato con una valvola 12BY7A che pilota una coppia di 6JS6C che forniscono una potenza di uscita pari a 130 W PeP in SSB/CW e 40 W in AM.

I 3000 Ohm della impedenza di ingresso delle valvole 6JS6C sono adattati ai 50 Ohm della linea di alimentazione dell'antenna attraverso un classico circuito a pi-greco che realizza, inoltre, una attenuazione delle armoniche generate e può coniugare impedenze di uscita comprese tra 25 e 100 Ohm.

Specifiche tecniche

bulletAlimentatore AC e DC incorporati
bulletProcessore RF
bulletVFO "solid state" con risoluzione di 1 KHz
bulletModi trasmissivi: LSB, USB, CW, AM
bulletCircuito VOX
bulletSide tone per il CW
bulletCalibratore interno da 25 KHz e 100 KHz
bulletRIT +/- 5 KHz
bulletBande coperte: 80/40/20/15/10 metri
bulletRicezione delle stazioni di tempo e frequenza campione WWV
bulletFiltro SSB a 8 poli, filtro per il CW opzionale
bulletPotenza in ingresso: SSB 260 watts PEP (130 watts in uscita)

                          CW 180 watts PEP (90 watts in uscita

                          AM 80 watss PEP (40 watts in uscita)

bulletPotenza assorbita AC: RX 35 watts - TX 300 watts
bulletPotenza assorbita DC: RX 0,5 A - TX 20 A
bulletPeso: 17 Kg



Clicca sull'immagine per ingrandirla

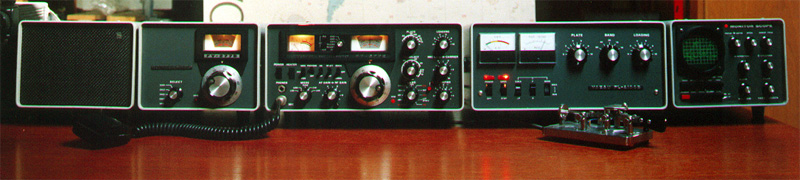

Componenti della linea FT277B

Amplificatore lineare FL2100B

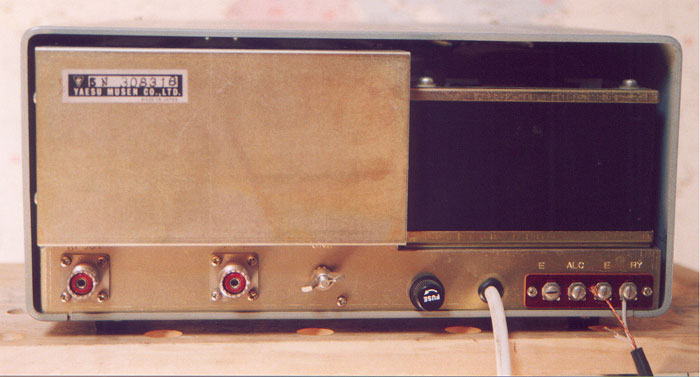

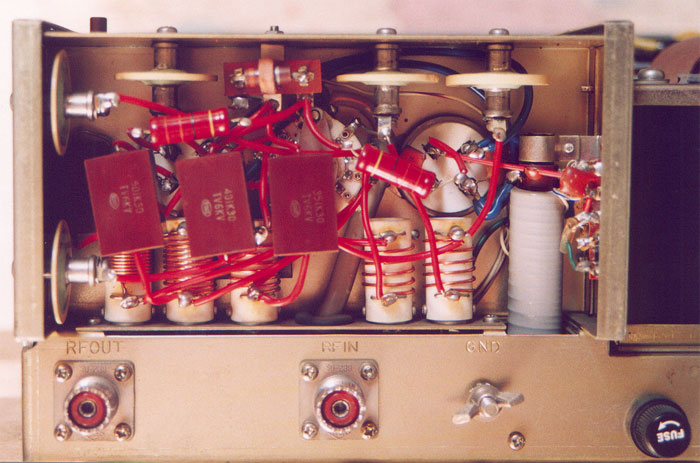

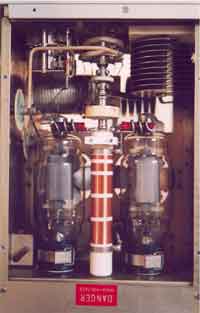

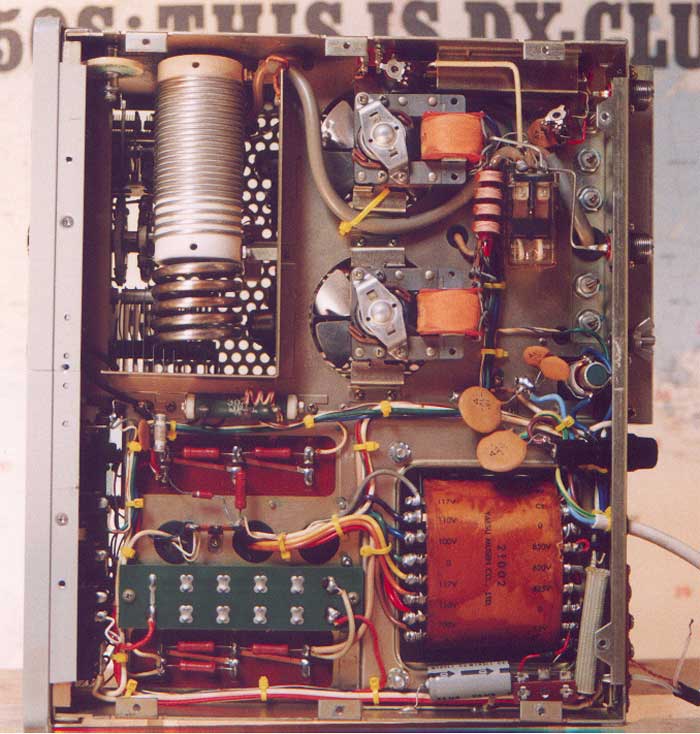

Questo amplificatore utilizza una coppia di triodi 572B in classe B con griglia a massa (grounded grid), con circuiti di ingresso accordati e specifici per ciascuna banda. Le valvole sono raffreddate da un flusso di aria forzata da due silenziose ventole. Un circuito ALC permette di ottenere in uscita la più elevata potenza media senza distorsioni causate dal clipping sotto i picchi di modulazione. Un circuito interno provvede a commutare le valvole in cut-off, evitando il riscaldamento indesiderato dell'amplificatore, massimizzando la vita dei triodi ed evitando che i diodi generino rumore in ricezione. Chokes bifilari su ferrite assicurano un minimo ritorno di RF verso l'alimentatore, che è realizzato con componenti solid-state. I due strumenti illuminati consentono di monitorare con continuità le corrente di placca, la tensione anodica, la potenza d'uscita (relativa) e l'SWR. L'interruttore di "Stand-by" permette di by-passare l'amplificatore pur mantenendo le valvole "riscaldate" e pronte per la trasmissione. La connessione al FT277/FT101 include un relay di commutazione TX/RX ed il controllo ALC.

Specifiche tecniche

bullet

Frequenze operative: 3.5-4 MHz, 7.0-7.5 MHz, 14.0-14.5 MHz, 21.0-21.5 MHZ, 28.0-29.9 MHz

bullet

Potenza di placca in ingresso: 1200 watts PeP in SSB, 800 watts in CW e 600 watts in AM

bullet

Potenza di pilotaggio: da 30 a 100 watts

bullet

Impedenza d'ingresso: 50 Ohms, sbilanciata

bullet

Impedenza di uscita: 50 Ohms, sbilanciata, con SWR<2:1

bullet

Distorsione: -30dB a 1200 watts in ingresso

bullet

Alimentazione richiesta: 1007110/117 VAC a 18A - 220/220/234 VAC a 9A

bullet

Peso: 20 Kg







Clicca sull'immagine per ingrandirla

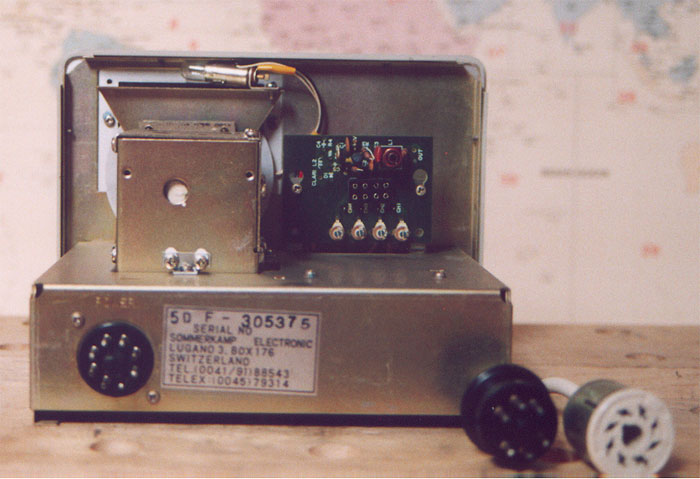

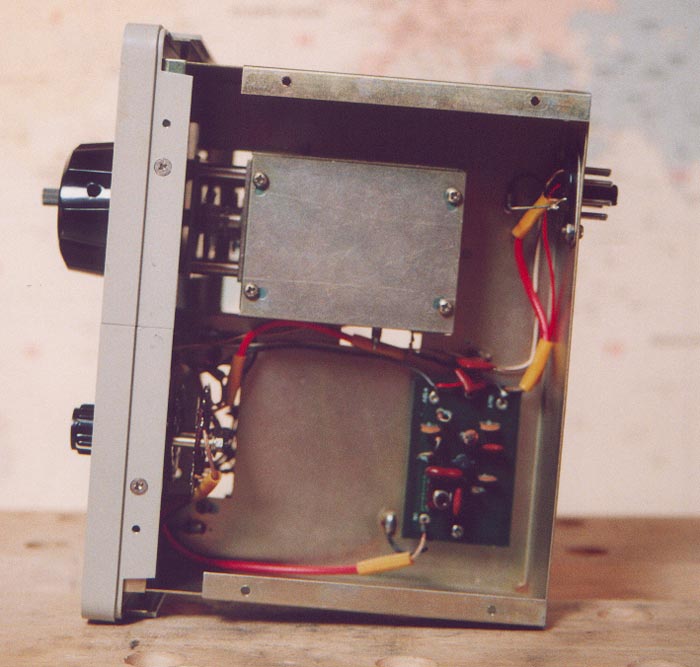

VFO esterno FV277B

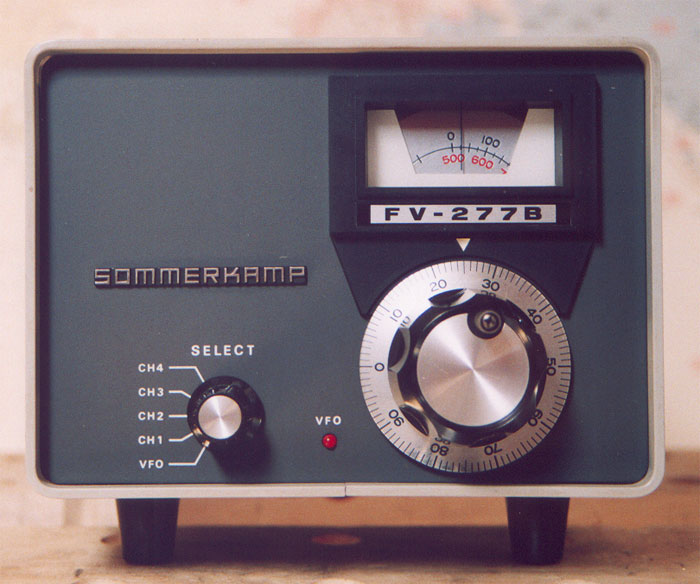

L'aggiunta del VFO esterno aumenta la flessibilità operativa dell'apparato, consentendo operazioni in "SPLIT" su frequenze diverse, all'interno della stessa banda, per la ricezione e la trasmissione. Il VFO esterno ha la stessa risoluzione di 1 KHz del VFO interno all'apparato. Consente 5 modalità operative:

  1. TX ed RX dal VFO principale dell'apparato

  2. TX dal VFO dell'apparato ed RX dal VFO esterno

  3. TX dal VFO esterno ed RX dal VFO dell'apparato

  4. TX ed RX dal VFO esterno

  5. TX ed RX su una frequenza fissa, stabilita dal quarzo installato

Specifiche tecniche:

bullet

Intervallo di frequenza: da 8.7 a 9.2 MHz (500 KHz)

bullet

Stabilità in frequenza: minore di 100 Hz nei primi 30 minuti dall'accesione

bullet

Alimentazione: diretta dall'apparato tramite il cavo di collegamento (6,3V per il VFO e l'oscillatore a quarzo  e 12 V per la lampadina e l'amplificatore di uscita)

bullet

Peso: 4 Kg





Clicca sull'immagine per ingrandirla

Monitor di stazione YO100

Lo strumento svolge funzioni di monitor del segnale trasmesso e di oscilloscopio. Al suo interno è presente un generatore di segnali audio a 2 toni per l'allineamento del ricetrasmettitore e prove di modulazione in SSB. La funzione principale del YO100 è di visualizzare e valutare la modulazione dei segnali trasmessi in antenna e dei segnali ricevuti visti in media frequenza del ricevitore utilizzato. Può anche essere utilizzato, escludendo la base dei tempi, come monitor XY per la sintonia di segnali in RTTY.

Specifiche tecniche

Amplificatore verticale

bullet

Impedenza d'ingresso: 500 KOhm

bullet

Sensibilità: 200 mV RMS/DIV - 5mV RMS/DIV a 3.18 MHz

bullet

Risposta in frequenza: 10 Hz - 40 KHz +/- 3dB

Amplificatore orizzontale

bullet

Impedenza d'ingresso: 500 KOhm

bullet

Sensibilità: 300 mV RMS/DIV

bullet

Risposta in frequenza: 10 Hz - 16 KHz +/- 3dB

bullet

Frequenza di sweep: 10 Hz - 10 KHz variabile

Generatore di toni

bullet

Frequenze: 1500 Hz e 1900 Hz

bullet

Tensione di uscita: 50 mV

Monitor di trasmissione

bullet

Copertura in frequenza: da 1.8 a 60 MHz

bullet

Impedenza d'ingresso: da 50 a 75 Ohm

bullet

Limite di potenza del segnale in esame: da 10 W ad 1 KW





Clicca sull'immagine per ingrandirla

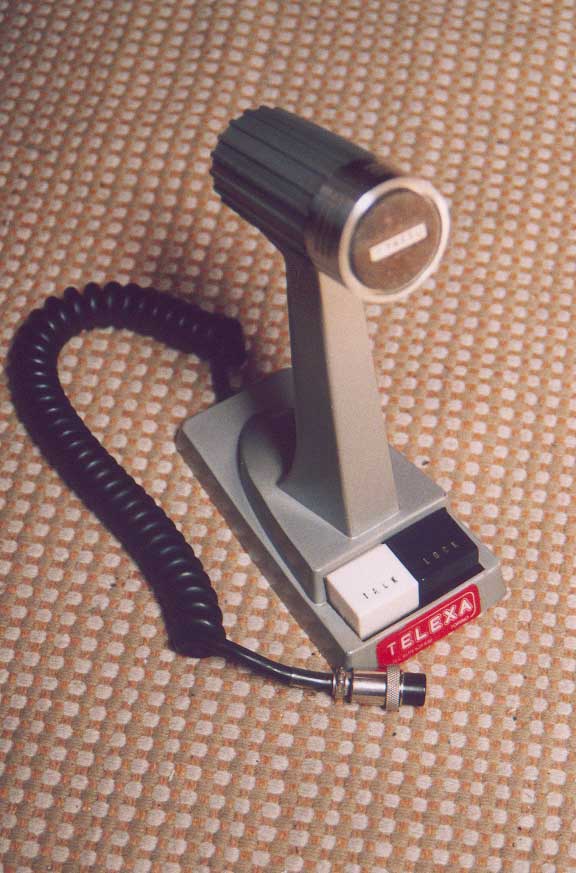

Microfono YD488

Il microfono è interamente realizzato in metallo e ciò conferisce allo stesso stabilità nelle operazioni. La capsula microfonica è di tipo dinamico è l'uscita è bilanciata. Ha due pulsanti per la trasmissione: il primo (bianco) è il classico pulsante PTT che deve essere tenuto premuto per trasmettere, mentre il secondo (nero), se premuto, consente operazioni "hand free". La capsula microfonica è sempre collegata al RTX in modo da consentire operazioni in VOX, senza premere alcun pulsante PTT. Sotto alla base di appoggio è presente un commutatore per selezionare alta (50KOhm) o bassa (500 Ohm) impedenza.

Specifiche tecniche

bullet

Impedenza: 500 Ohm ad 1 Khz o 50KOhm a 1 KHz

bullet

Livello di uscita: 50 mV

bullet

Risposta in frequenza: 50 Hz - 10 KHz

bullet

Direttività: unidirezionale

bullet

Peso: 1 Kg

Clicca sull'immagine per ingrandirla
