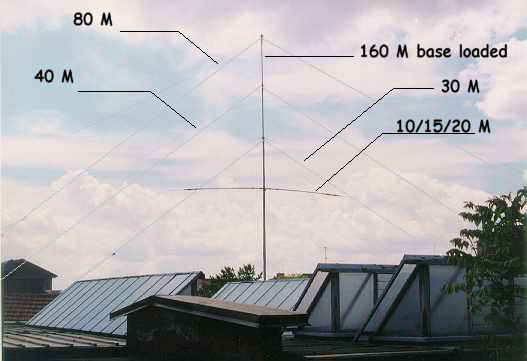

Dipoli |
Clicca sull'immagine per ingrandirla
| Hy- Gain DX 88 - (grazie al contributo di I2EAY-
Luciano: l'antenna era sua.) DISMESSA |
Clicca sull'immagine per ingrandirla
|

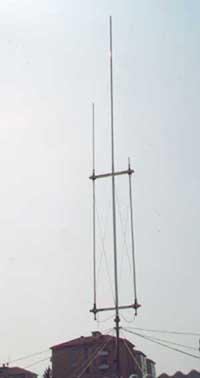

Verticale tribanda 10 - 15 - 20 metri (Home made) |
 |
E' costituita da 3 verticali 1/4 d'onda tra
loro collegate "in parallelo". I tubi di alluminio sono dello
spessore di 2 mm e dei seguenti diametri:
20 M - 35/30/25
15 M - 20/15
10 M - 20/15
Alla base del 1° elemento dei 20 metri è inserita una barra di
nylon del diametro di 30 mm a sua volta incastrata dentro il palo di
sostegno.
Profilati in PVC sostengono e distanziano gli elementi dei 10 e 15 M
rispetto all'elemento dei 20 M.
Tiranti in nylon rendono la struttura più robusta. |
Clicca sull'immagine per ingrandirla
|
Dettaglio della verticale |
Clicca sull'immagine per ingrandirla
|
Antenna verticale a Larga Banda (Canna da pesca)
|
Ho realizzato 3 versioni dello stesso tipo di antenna.
1^ versione
|
 |
Come descritto sul sito della
Sez.Ari di Latina,
l'antenna è costituita da un trasformatore realizzato con un toroide su cui si
sviluppa un avvolgimento bifilare e dei tubi di alluminio per una lunghezza
totale di circa 7,5 metri.
L'antenna, ha un rendimento inferiore a quello delle antenne
dedicate alle singole bande (dipolo per i 40 metri e verticale 20/15/10 metri):
in ricezione da 1 a 2 punti "S" in meno mentre il rumore è di gran
lunga maggiore. NON è un'antenna da usare in città.
|
Clicca sull'immagine per ingrandirla

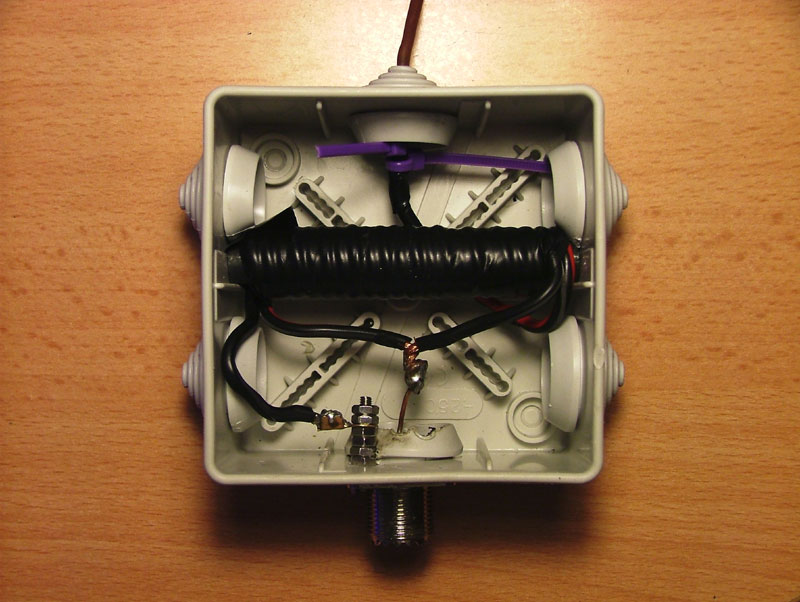

2^ versione
|
 |
Come descritto su Radio Rivista 3/2008, l'antenna è
costituita da un trasformatore realizzato con una bacchetta di ferrite
attorno al quale vi è un avvolgimento bifilare e da 960 cm. di filo di rame
ricoperto, fissato ad una canna in fiberglass. |
Clicca sull'immagine per ingrandirla

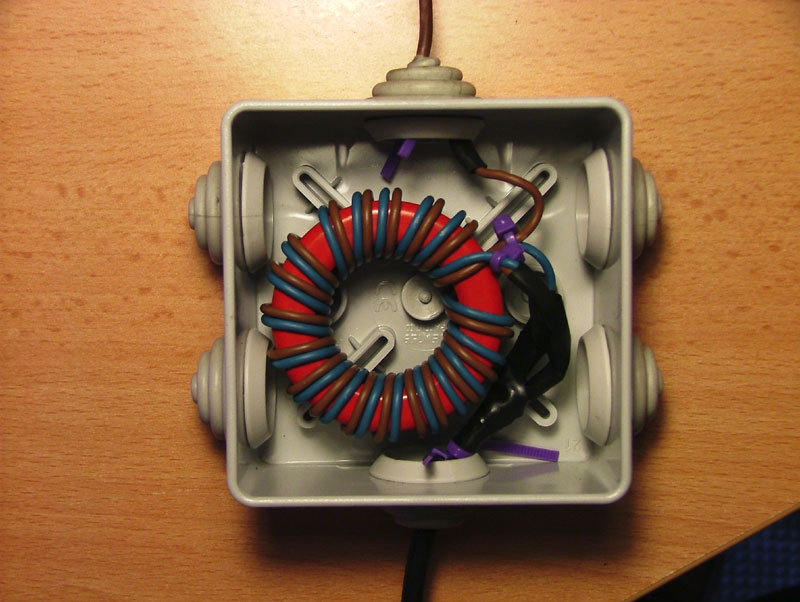

3^ versione
|
 |
Come la precedente, ma il trasformatore è realizzato con un
avvolgimento bifilare su un toroide (come la 1^ versione)
|
Clicca sull'immagine per ingrandirla
|
 |
 |

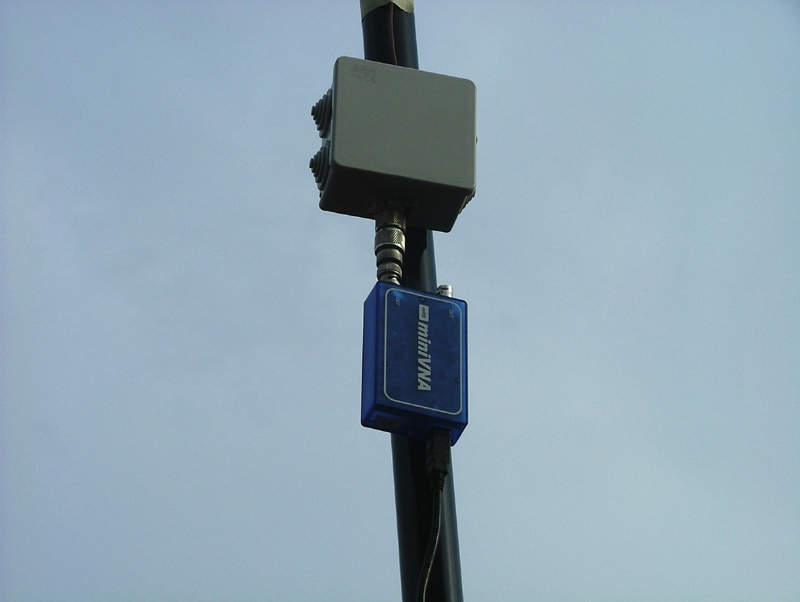

Seguono le misure fatte con il MinVNA sulle versioni 2 e 3
dell'antenna. |
Clicca sull'immagine per ingrandirla
|
Banda |
Antenna con trasformatore su bacchetta di ferrite |
Antenna con trasformatore su toroide |

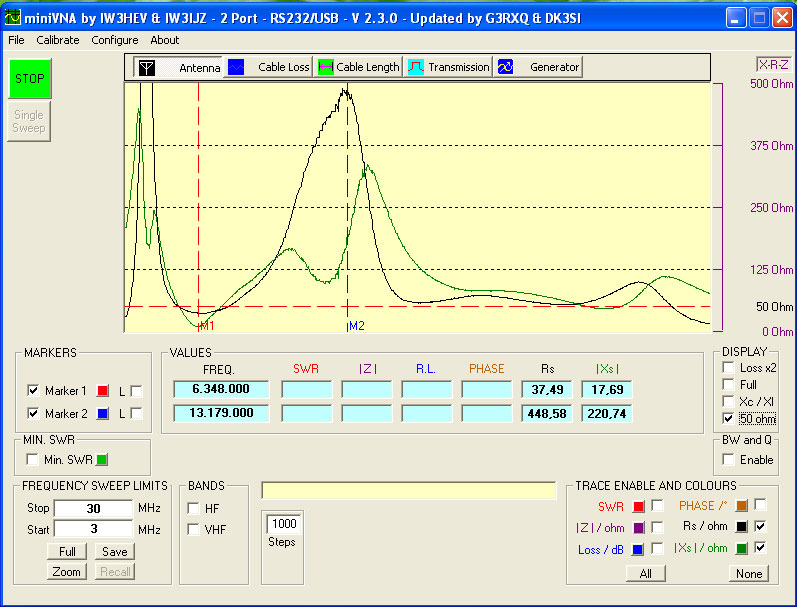

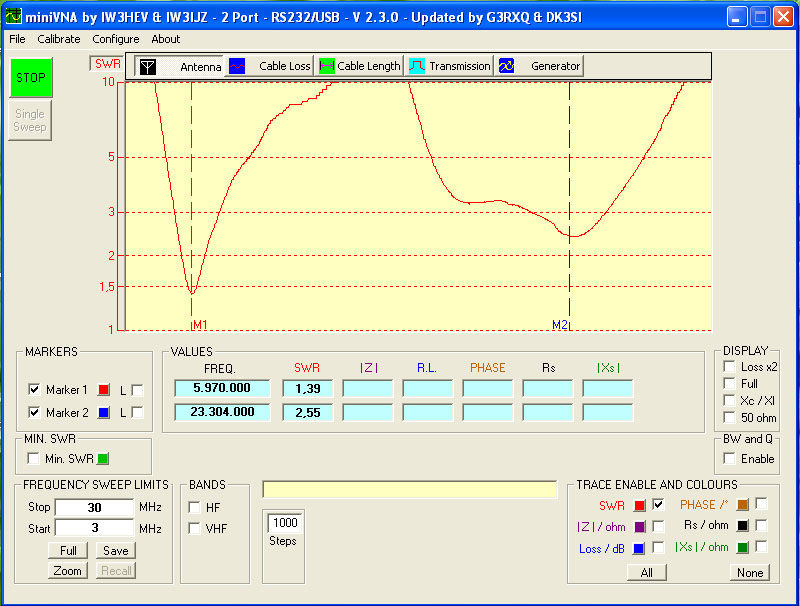

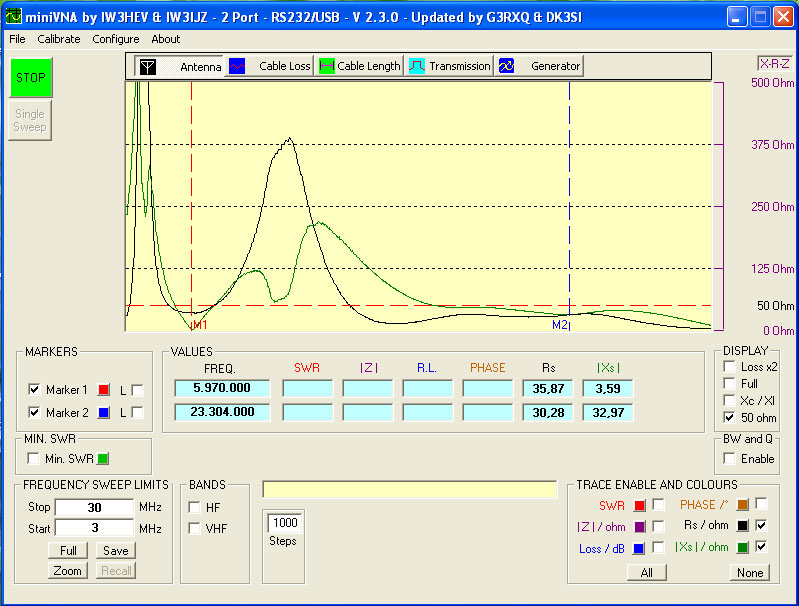

| 3 - 30 Mhz |
SWR
R&X
 |
SWR
R&X
 |
| 80 metri |
R&X
 |
R&X
 |

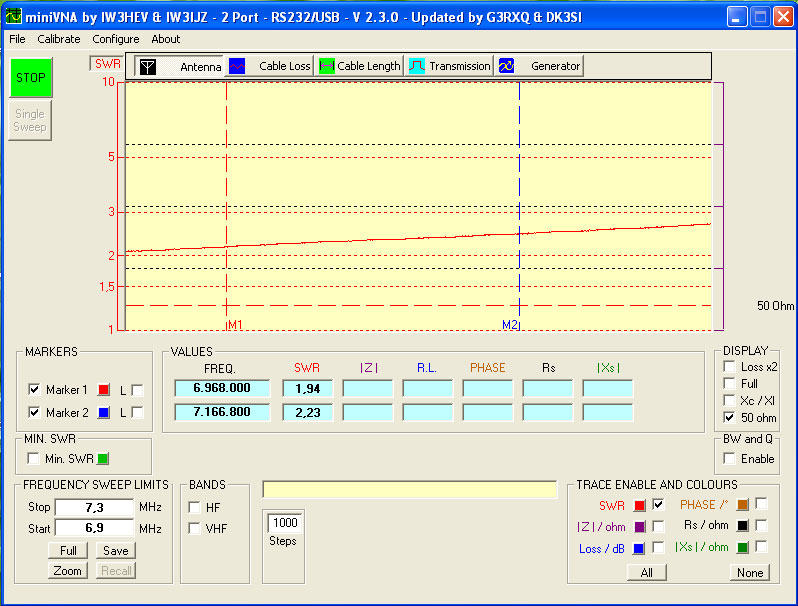

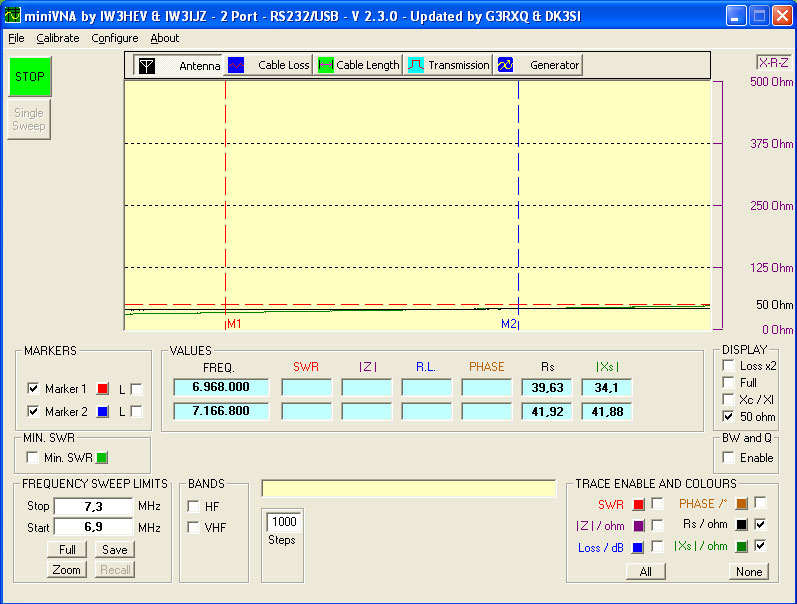

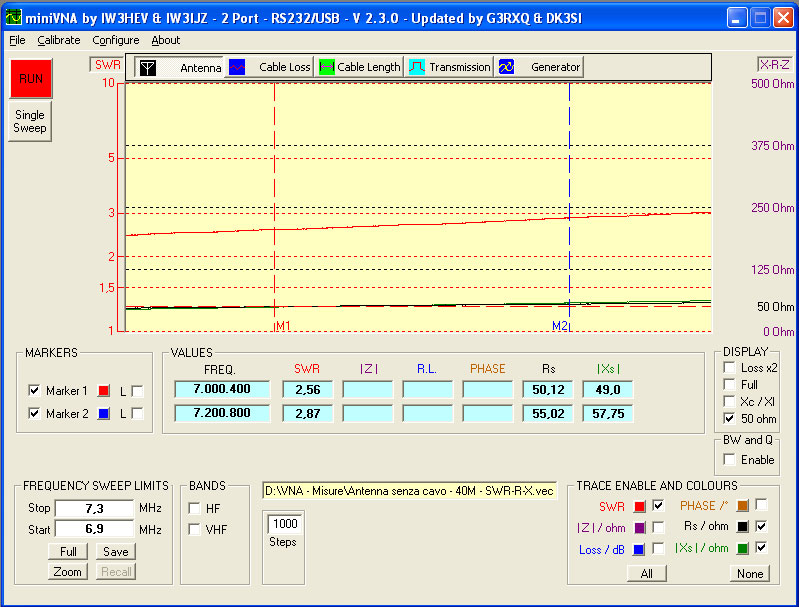

| 40 metri |
SWR
R&X
 |
SWR - R&X
 |

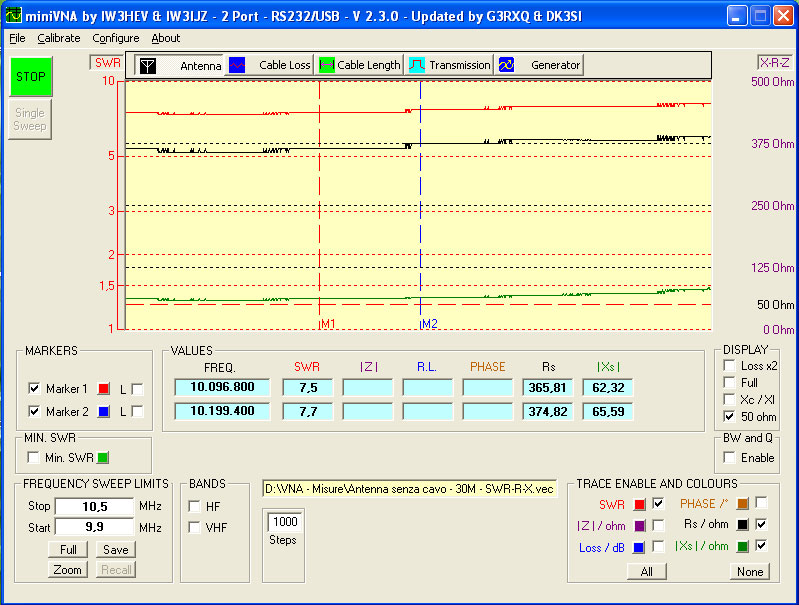

| 30 metri |
SWR - R&X
 |
SWR - R&X
 |
| 20 metri |
R&X
 |
R&X
 |

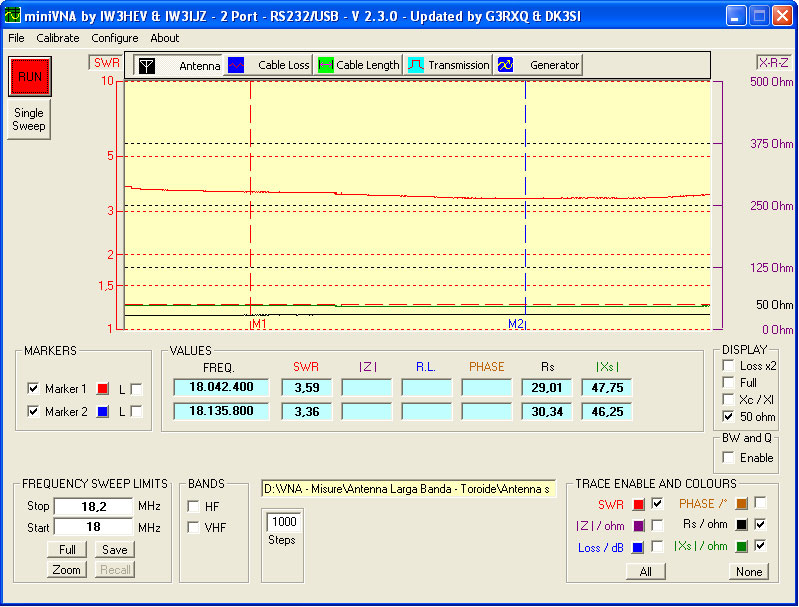

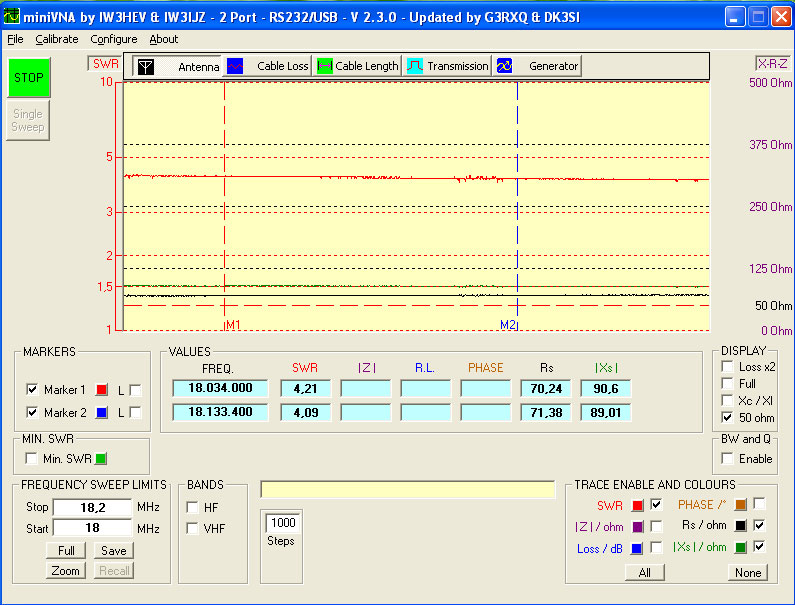

| 17 metri |
SWR - R&X
 |
SWR - R&X
 |
| 15 metri |
SWR - R&X
 |
SWR - R&X
 |

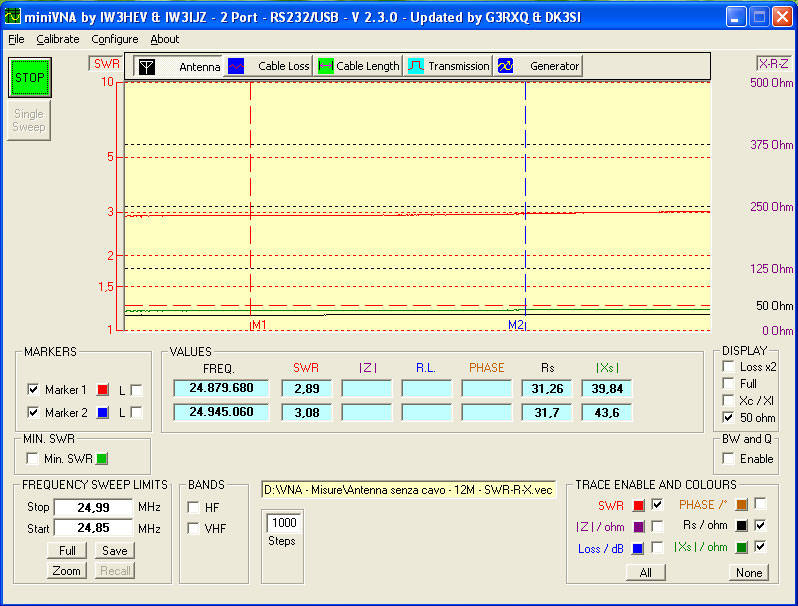

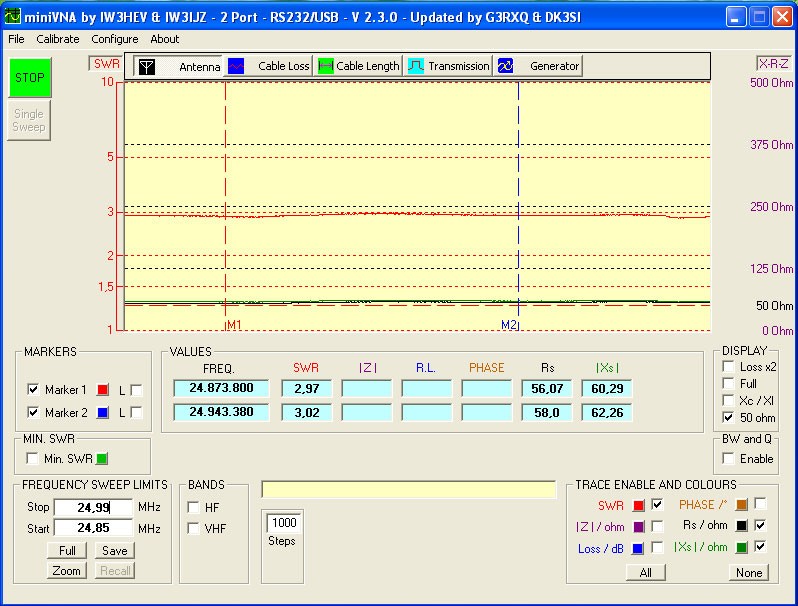

| 12 metri |
SWR - R&X
 |
SWR - R&X
 |

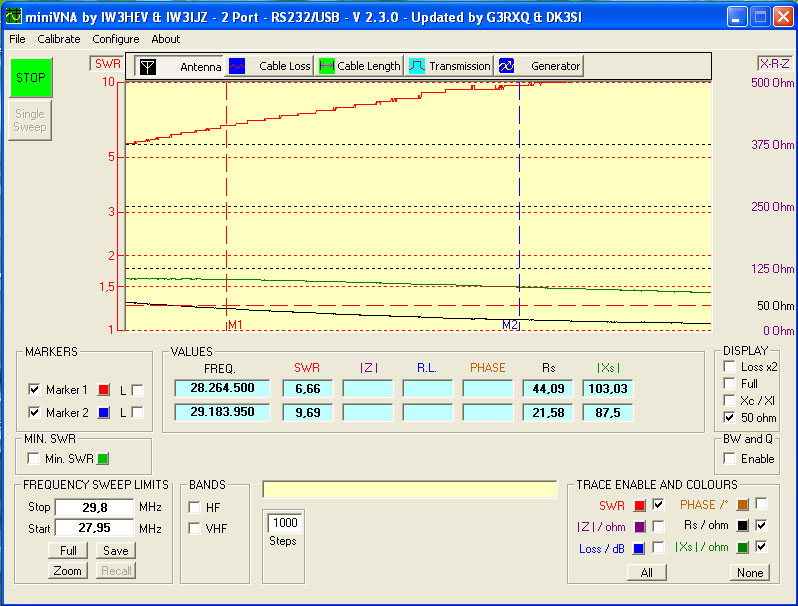

| 10 metri |
SWR - R&X
 |
SWR - R&X
 |
| File .vec per Mini VNA |
|
scarica |
