MULTIARIP antenna per uso veicolare e portatile |
||||
|
|
|
|
||
|

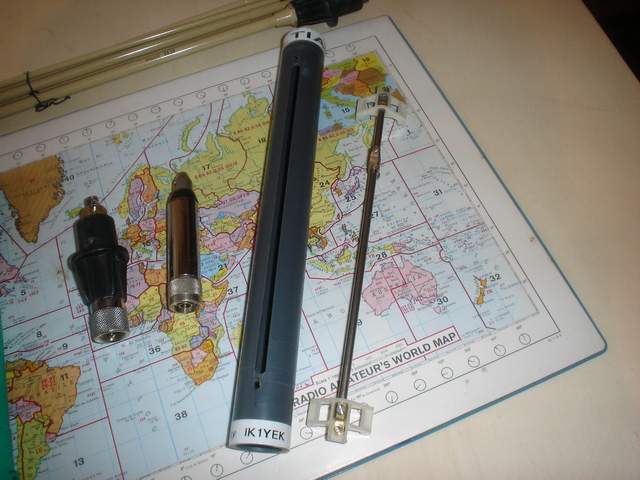

Le parti dell'antenna |

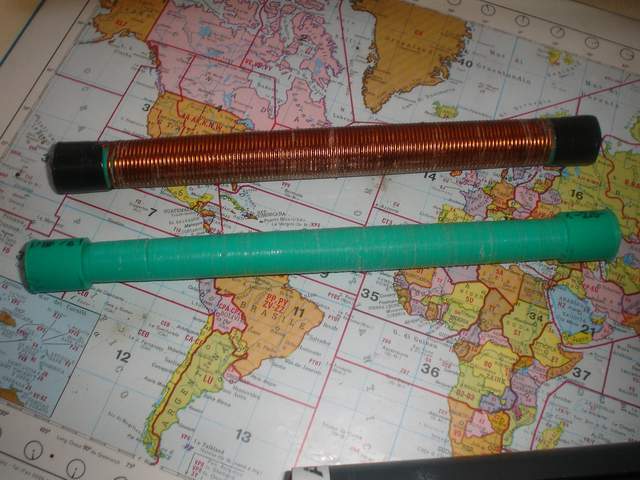

La bobina |

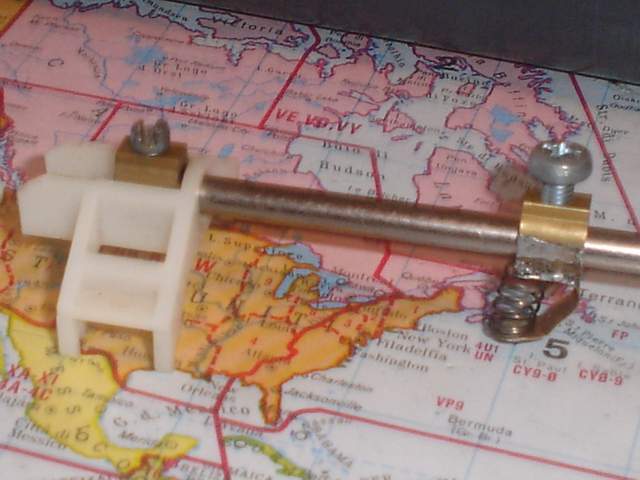

La guida del contatto strisciante | ||
|
Per realizzare la bobina, ho avvolto circa 6 metri di filo di rame smaltato da 1,5 mm su un tubo da acqua in pvc del diametro di 2 cm lungo circa 24 cm, nel quale è stata ridotta al tornio la sezione di circa 1,5 mm per la lunghezza di 20 cm dove alloggia il filo.
|
recuperata da una vecchia stampante ad aghi
|
|||
|
|
|
|
||
|

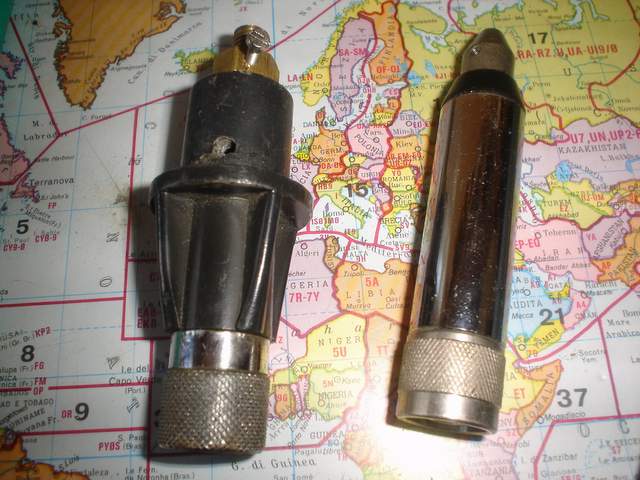

Il connettore |

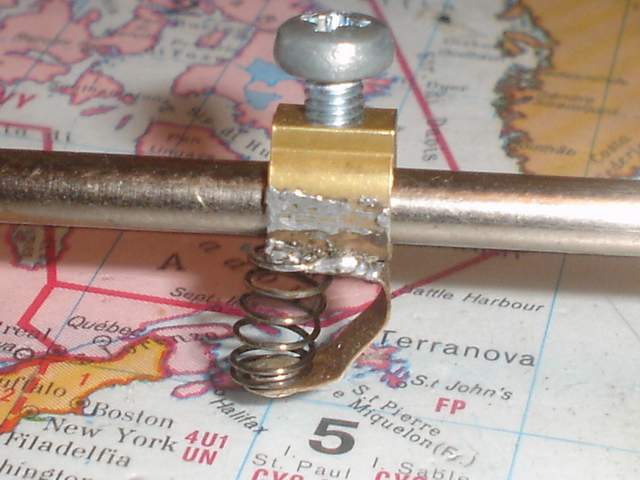

Il contatto strisciante | Il contatto strisciante e guida | ||
|
è composto da un morsetto serrafilo da elettricista a cui è stato saldato una linguetta e contatto di rame di un relè ed una molla per rendere più stabile il contatto con la bobina. |
||||
|
|
|
|
||
|

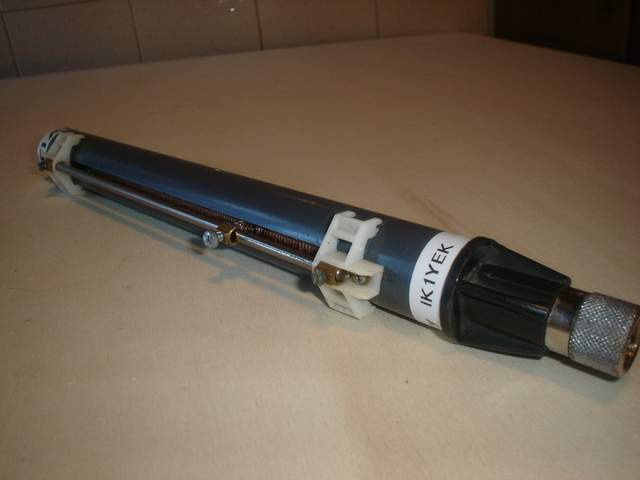

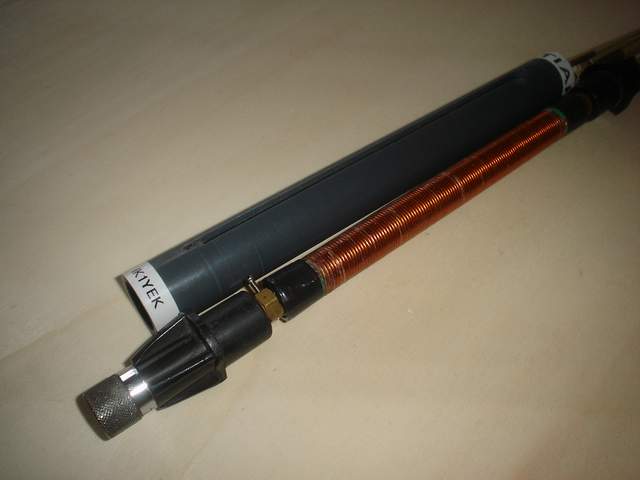

La bobina e il supporto |

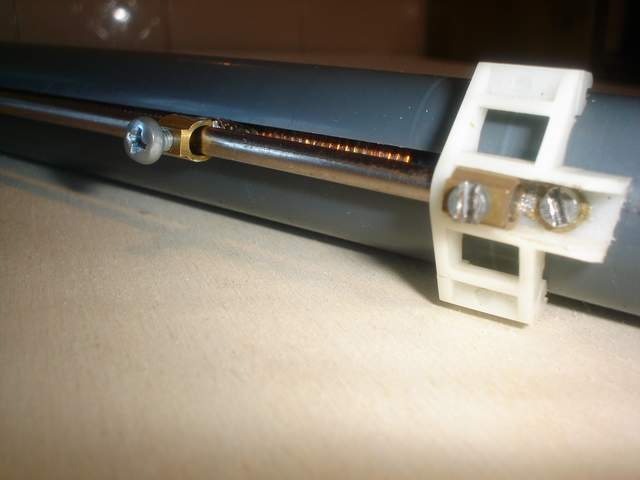

Vista del contatto |
Il supporto |
||
